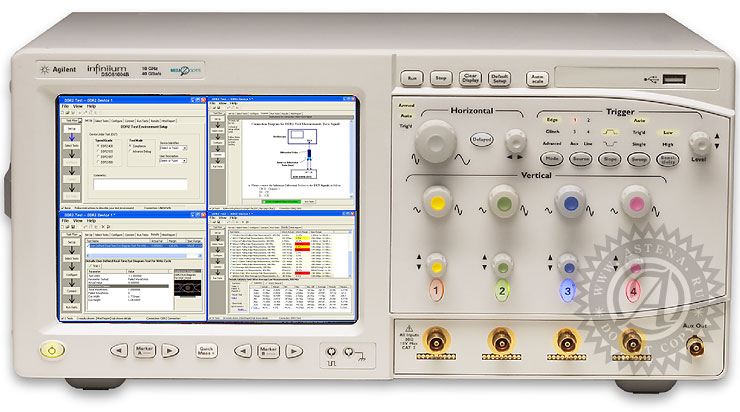

Осциллограф DSO81304B (Agilent Technologies, США)
• Глубина памяти MegaZoom до 2 Мвыб при частоте дискретизации 40 ГГц и до 64 Мвыб при частоте дискретизации до 4 ГГц
• Наименьший в отрасли уровень собственных шумов как осциллографов, так и пробников
• Наименьший в отрасли измеренный уровень собственного джиттера
• Наименьший в отрасли джиттер запуска (менее 500 фс СКЗ)
• Самая равномерная в отрасли АЧХ
• Единственная в отрасли система пробников, охватывающая полную полосу пропускания всех моделей приборов (до 13 ГГц) для различных видов дифференциальных подключений: пробник"браузер, впаиваемая головка, головка с соединителем типа SMA
• Единственное в отрасли экономичное техническое решение впаиваемого подключения без подводящих проводников, обеспечивающее полную полосу пропускания
• Единственная в отрасли поэтапная программа модернизации полосы пропускания с 2 ГГц до 13 ГГц (программа After-Burner II Upgrade)
• Самый большой в отрасли выбор прикладных программ, в том числе для испытаний на соответствие промышленным стандартам: PCI-Express, DDR, FBD, SATA, SAS, FC, DVI, HDMI, USB, FW и Ethernet.
• Единственный в отрасли программный обнаружитель событий “InfiniiScan” (опция)
• Сенсорный экран, индикатор XGA, порт USB на передней панели, центральный процессор с частотой 2,93 ГГц, отображение сигналов с градацией по яркости
• Три отраслевых премии за исключительно высокую достоверность воспроизведения сигналов, систему пробников InfiniiMax и возможности прикладных программ
• Cоответствие классу С стандарта LXI
Исключительно высокая достоверность воспроизведения сигналов, широкий выбор средств подключения и прикладных программ Компания Agilent не только производит осциллографы с наилучшим в отрасли рабочими характеристиками. Она использует также свои обширные технические достижения для обеспечения исключительно высокой достоверности воспроизведения сигналов, разработки средств подключения и прикладных программ для конкретных приложений. Самые значительные преимущества технических решений компании Agilent приведены ниже.
Исключительно высокая достоверность воспроизведения сигналов, широкий выбор способов подключения и прикладных программ, присущие осциллографам Infiniium серии 80000B и системе пробников InfiniiMax II компании Agilent, приводят к улучшенным результатам измерений и расширенным допускам при проектировании. Ключевыми преимуществами осциллографов Infiniium серии 80000B и системы пробников InfiniiMax II компании Agilent являются наименьший в отрасли уровень собственных шумов, наименьший измеренный уровень собственного джиттера, наименьший джиттер запуска и самая равномерная АЧХ. Эти основные характеристики стали решающими для достижения точных и повторяющихся измерений. Исключительно высокие характеристики воспроизведения сигналов стали результатом большого опыта компании Agilent в разработке СВЧ схем, собственной технологии компоновки и уникальной архитектуры АЦП на КМОП-схемах. Лучшая достоверность воспроизведения сигналов позволяет инженерам расширить допуски при проектировании, не теряя при этом точности измерений из-за высокого уровня шумов, джиттера, либо АЧХ осциллографа или системы пробников.
Преимущества системы пробников серии InfiniiMax включают низкий уровень шума и рвномерную АЧХ. Кроме того, серия InfiniiMax предлагает также самый широкий в отрасли выбор полос пропускания усилителей пробников (шесть в настоящее время), а также самый широкий в отрасли выбор типов головок дифференциальных пробников (девять). InfiniiMax является также единственной системой пробников, охватывающей полную полосу пропускания 13 ГГц для различных видов дифференциальных подключений: пробник-браузер, впаиваемая головка, головка с соединителем типа SMA.
Набор прикладных программ для осциллографов серии Infiniium 80000B является самым широким в отрасли и включает в настоящее время 24 программы для решения различных задач, в том числе для испытаний на соответствие промышленным стандартам
PCI-Express, DDR, FBD, SATA, SAS, FC, DVI, HDMI, USB, FW и Ethernet. Имеется несколько программ для анализа джиттера и данных последовательных шин. Компания Agilent является также единственным поставщиком новейших пакетов для широкополосного векторного анализа сигналов, уменьшения уровня шума и идентификации событий InfniiScan.
Достоверность воспроизведения сигналов
• Наименьший в отрасли уровень собственных шумов осциллографа
• Наименьший в отрасли уровень собственного джиттера
• Наименьший в отрасли джиттер запуска
• Самая равномерная в отрасли АЧХ
• Самая высокая в отрасли чувствительность
• Единственная в отрасли поэтапная программа модернизации полосы пропускания
Средства подключения
• Наименьший в отрасли уровень собственных шумов пробников
• Самый широкий в отрасли диапазон полос пропускания усилителей пробников
• Самый широкий в отрасли диапазон типов головок пробников
• Единственная в отрасли система пробников, охватывающая полную полосу пропускания
• Самая равномерная в отрасли АЧХ пробников
Приложения
• Самый большой в отрасли набор прикладных программ
• Единственная в отрасли программа идентификации событий
• Единственная в отрасли программа широкополосного анализатора спектра
• Единственная в отрасли программа уменьшения уровня шума
• Единственные в отрасли калиброванные измерения уровня джиттера
• Единственные в отрасли законченные технические решения для испытаний на соответствие промышленным стандартам: SAS, FC, DDR, FBD, USB, SATA, Ethernet, PCI-Express, DVI и HDMI
Принадлежности, включенные в стандартный комплект поставки
• Оптическая мышь, совместимая с USB
• Компактная клавиатура
• Краткое руководство по вводу в эксплуатацию
• Documentation CD-ROM, содержащий руководство по техническому обслуживанию, руководство по программированию, краткое справочное руководство по программированию
• Сумка для принадлежностей
• Сетевой шнур
• Высококачественный кабель для калибровки
• Комплект Е2655А для выравнивания задержек и проверки характеристик пробника
• Два адаптера 54855-67604, обеспечивающие совместимость соединителя BNC с прецизионным соединителем 3,5 мм (розетка)
• Стандартный гарантийный срок 1 год.
Производитель осциллографа DSO81304B - компания Keysight Technologies (Agilent Technologies), США
Технические характеристики
| Параметры | Значения |
|---|---|
| Полоса пропускания | 13 ГГц |
| Число каналов | 4 |
| Частота дискретизации | 40 ГГц (2 канала) 20 ГГц (4 канала) |
| Стандартная память сбора данных | 524 Квыб (2 канала) 262 Квыб (4 канала) |
