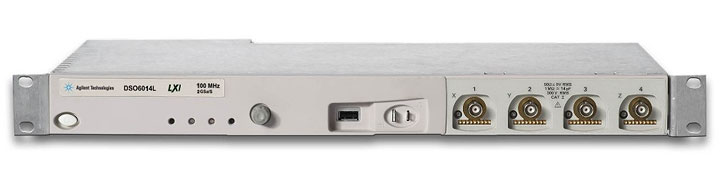

Цифровой осциллограф DSO6014L серии 6000 семейства InfiniiVision
Особенности цифрового осциллографа DSO6014L
- DSO6014L - 4 канальная модель с полосой пропускания 100 МГц
- Низкопрофильный корпус высотой 1U (4,45 см)
- Частота дискретизации до 4 Гвыб/c
- Глубокая память MegaZoom III > 8 Мвыб (стандартно)
- Встроенный web>браузер для управления
- Интерфейсы USB, LAN, GPIB и выход XGA в стандартной комплектации
- Опция анализа смешанных сигналов
- Полная совместимость с осциллографами серии 6000А
- Оптимизированы для автоматизированных и производственных испытаний
- Соответствие классу С стандарта LXI
- Гарантийный срок 3 года
DSO6014L. Задняя панель
Монтаж осциллографа DSO6014L в стойке
Цифровые запоминающие осциллографы серии 6000L компании Agilent имеют четыре осциллографических канала в компактном, низкопрофильном корпусе высотой 1 U и шириной 19 дюймов, позволяющим сэкономить значительную часть внутристоечного пространства.
Эффективный сбор данных с глубокой памятью MegaZoom III
Как и в других осциллографах компании Agilent, глубокая память в низкопрофильных осциллографах серии 6000L основана на технологии MegaZoom III. Глубина памяти 8 Мточек в стандартной комплектации позволяет захватывать длинные неповторяющиеся сигналы, поддерживая высокую частоту дискретизации и хорошее временное разрешение.
Опция анализа смешанных сигналов
При работе как с аналоговыми, так и цифровыми схемами, осциллографы серии 6000L могут помочь более подробно анализировать активность сигналов. Можно модернизировать осциллограф серии 6000L до осциллографа смешанных сигналов, который имеет 4 осциллографических канала + 16 логических каналов. Все эти каналы точно коррелированы во времени. Используя осциллограф смешанных сигналов (MSO), можно на одном экране одновременно наблюдать аналоговые, параллельные, цифровые и декодированные сигналы последовательных шин.
Удобство системной интеграции
Скобы и направляющие для установки в стойку поставляются в стандартной комплектации с каждым прибором. Поскольку вентиляторы в этих осциллографах расположены по боковым сторонам и сзади (вверху и внизу вентиляторов нет), другие приборы можно монтировать непосредствеено над или под ними. Имеется встроенный web-сервер для дистанционного управления и доступа к осциллографу с помощью стандартного web'браузера, который поддерживает технологию Java и работает на ПК пользователя. Имеется также опциональный режим защищенной среды, который обеспечивает наивысший уровень защиты конфиденциальных данных, гарантируя, что внутренняя память будет очищена от всех установок прибора и графиков. Поскольку осциллографы серии 6000L соответствуют классу С стандарта LXI и полностью совместимы с портативными осциллографами серии 6000А, за счет этого обеспечивается простой переход от разработки к производству. Инженеры могут использовать портативные осциллографы серии 6000А, соответствующие классу С стандарта LXI, на этапе НИОКР, задействуя при этом дисплей, клавиатуру и ручки для быстрого доступа ко всему богатству возможностей осциллографа. При переходе на этап производства можно использовать оптимизированные для системного применения осциллографы серии 6000L, также соответствующие классу С стандарта LXI, но без дисплея.
Технические характеристики
| Параметры | Значения |
|---|---|
| Число каналов | 4 осциллографических канала (16 логических каналов доступны в виде опции) |
| Осциллографические каналы | |
| Полоса пропускания | 100 МГц |
| Макс. частота дискретизации | 2 Гвыб |
| Макс. входное напряжение | 400 В (напряжение постоянного тока + пик. значение напряжения переменного тока) |
| Разрешение | 8 бит |
| Режим высокого разрешения | при < 100 нс/lдел: 8 бит 500 нс/дел: 9 бит 2 мкс/дел: 10 бит 10 мкс/дел: 11 бит ≥ 50 мкс/дел: 12 бит |
| Глубина памяти | 8 Мвыб (стандарно) |
| Коэффициенты развертки | от 5 нс/дел до 50 с/дел |
| Обнаружение пиков | 1 нс |
| Система запуска | |
| Источники | DSO6xx4L: каналы 1, 2, 3, 4, сеть, внешний и каналы D15-D0 (для осциллографов, расширенных до MSO) |
| Режимы | По перепаду, длительности импульса, кодовому слову, ТВ сигналу, длительности кодового слова, по последовательности событий, по условиям шин CAN, LIN, USB, I2C и интерфейса SPI, по N-му перепаду пакета (усовершенствованные режимы запуска по условиям шин CAN, LIN и FlexRay доступны при покупке опций приложений) |
| Дисплей | – |
| Измерения | |
| Автоматические | Peak-Peak (размах), Minimum (мин. значение), Maximum (макс. значение), Average (среднее значение), Amplitude (амплитуда), Base (уровень основания), Top (уровень вершины), Preshoot (выброс до фронта), Overshoot (выброс за фронтом), RMS (СКЗ), стандарное отклонение, Frequency (частота повторения), Period (период повторения), +Width (длительность полож. импульса), -Width (длительность отриц. импульса), Duty Cycle (коэффициент заполнения) - для всех каналов. Rise Time (длительность фронта), Fall Time (длительность среза), X at Max Y (значение времени, соответствующее максимуму), X at Min Y (значение времени, соответствующее минимуму), Delay (задержка), Phase (фаза) - только для аналоговых каналов. |
| Частотомер | Встроенный частотомер (5 десятичных разрядов) по любому из каналов. Может измерять частоту до значения полосы пропускания осциллографа. Разрешение частотомера можно увеличить до 8 разрядов при использовании внешнего опорного источника 10 МГц |
| Математические функции | Одна из функций 1 – 2, 1 х 2, БПФ, дифференцирование, интегрирование, квадратный корень. |
| Стандартные порты | USB 2.0 для высокоскоростных устройств, два хост!порта USB 1.1, 10/100-BaseT LAN, IEEE 488.2 GPIB и XGA видеовыход |
| Встроенная справочная система | Доступна языках: английском, упрощенном китайском, японском, немецком, французском и русском. |
| Гарантийный срок | 3 года |
| Габаритные размеры | 43,5 см (ширина) х 27 см (глубина) х 4,2 см (высота) - ! без скобок |
| Масса без упаковки | 2,45 кг |
| Дополнительная комплектация, опции осциллографов серии 6000 семейства InfiniiVision | |
| Опции N2914А Комплект для модернизации (только для DSO) до осциллографа смешанных сигналов (MSO) для моделей DSO601xA/DSO603xA N2915А Комплект для модернизации (только для DSO) до осциллографа смешанных сигналов (MSO) для моделей DSO605xA/610xA -BAT Перезаряжаемая батарея -SEC Режим защищенной среды Принадлежности по дополнительному заказу E5850A Устройство подключения для обеспечения временной корреляции логического анализатора и осциллографа 1180CZ Тележка для осциллографа N2916A Комплект для монтажа в стойку осциллографов серии 6000 N2917B Транспортный ящик для осциллографа серии 6000 Осциллографы серии DSO6000L DSO6104L 4-канальный осциллограф с полосой пропускания 1 ГГц DSO6054L 4-канальный осциллограф с полосой пропускания 500 МГц DSO6014L 4-канальный осциллограф с полосой пропускания 100 МГц Принадлежности, включенные в комплект поставки Руководство по эксплуатации, руководство по обслуживанию, руководство по программированию, сетевой шнур, пассивный пробник 10:1 (по одному на каждый аналоговый канал), набор библиотек ввода-вывода Agilent IO Libraries Suite последней версии, удлинитель кабеля GPIB, оконечный адаптер 50 Ом, кабель локальной сети с перекрестными проводниками, оборудование для монтажа в стойку. Опции N2914А Комплект для модернизации до осциллографа смешанных сигналов (MSO) для DSO6014L N2915А Комплект для модернизации до осциллографа смешанных сигналов (MSO) для DSO6054L/6104L -SEC Режим защищенной среды Осциллографы серии 7000 DSO7032A 2-канальный осциллограф с полосой пропускания 350 МГц DSO7034A 4-канальный осциллограф с полосой пропускания 350 МГц MSO7032A 2+16-канальный осциллограф с полосой пропускания 350 МГц MSO7034A 4+16-канальный осциллограф с полосой пропускания 350 МГц DSO7052A 2-канальный осциллограф с полосой пропускания 500 МГц DSO7054A 4-канальный осциллограф с полосой пропускания 500 МГц MSO7052A 2+16-канальный осциллограф с полосой пропускания 500 МГц MSO7054A 4+16-канальный осциллограф с полосой пропускания 500 МГц DSO7104A 4-канальный осциллограф с полосой пропускания 1 ГГц MSO7104A 4+16-канальный осциллограф с полосой пропускания 1 ГГц Принадлежности, включенные в комплект поставки Руководство по эксплуатации на английском языке, CD-ROM с документацией в электронном виде (краткое руководство по программированию, справочник по програмированию, руководство по обслуживанию, руководство по программированию), сетевой шнур, пассивный пробник 10:1 типа 10073С или 1165А (по одному на каждый аналоговый канал), модели MSO включают логический кабель 54620-68701 (2 х 8), набор библиотек ввода-вывода Agilent IO Libraries Suite последней версии, встроенная справочная система на 11 языках (в том числе, на русском), крышка передней панели. Опции N2735А Комплект для модернизации до MSO для DSO703хА N2936А Комплект для модернизации до MSO для DSO705хА N2937А Комплект для модернизации до MSO для DSO710хА -SEC Режим защищенной среды N2733А Мягкая сумка для переноски осциллографов серии 7000 N2732А Комплект для установки в стойку осциллографов серии 7000
Доступные программные опции для осциллографов семейства InfiniVision N2427A (-SEC) Режим защищенной среды N5385B Инструментальные средства осциллографов N5423A (-LSS) Запуск по сигналам и декодирование данных последовательных шин I2C/SPI (только для 4- и 4+16-канальных моделей) N5424 (-AMS) Запуск по сигналам и декодирование данных последовательных шин CAN/LIN (только для 4- и 4+16-канальных моделей) N5432A (-FRS) Запуск по сигналам и декодирование данных шины FlexRay (только для 4- и 4+16-канальных моделей) N5457A (-232) Запуск по сигналам и декодирование данных последовательных шин RS-232/UART (только для 4- и 4+16-канальных моделей) B4610A Анализ в автономном режиме собранных данных на ПК U1881A Измерение и анализ мощности N5454A Сегментированная память N5406A Динамический пробник ПЛИС компании Xilinx (только для MSO) N5434A Динамический пробник ПЛИС компании Altera (только для MSO) 89601А Программа векторного анализа сигналов Пробники для осциллографов семейства InfiniVision по дополнительному заказу Пассивные пробники 10070C Пассивный пробник, 1:1, 20 МГц, с опознанием подключения 10073C Пассивный пробник, 10:1, 500 МГц, с опознанием подключения 1165А Пассивный пробник, 10:1, 600 МГц, с опознанием подключения Высоковольтные пробники 10076A 100:1, 4 кВ, до 250 МГц, с опознанием подключения N2771A 1000:1, 15 кВ, до 50 MГц Активные несимметричные пробники 1156A Активный пробник до 1,5 ГГц с интерфейсом AutoProbe 1144A Активный пробник до 800 МГц 1145A Двухканальный активный пробник до 750 МГц 1142A Источник питания для пробников 1144A и 1145A Активные дифференциальные пробники 1130A Усилитель дифференциального пробника InfiniiMax до 1,5 ГГц с интерфейсом AutoProbe (для каждого усилителя следует заказать одну или более головок пробников InfiniiMax, либо один или более комплектов подключения). N2772A Дифференциальный пробник до 20 МГц N2773A Источник питания для дифференциального пробника N2772A 1141A Дифференциальный пробник до 200 МГц 1142A Модуль управления и питания для пробника 1141A Токовые пробники 1146A Токовый пробник постоянного и переменного тока до 100 кГц 1147A Токовый пробник постоянного и переменного тока до 50 МГц с интерфейсом AutoProbe N2780A Токовый пробник переменного и постоянного тока, 2 MГц, 500 А (требуется источник питания N2779A) N2781A Токовый пробник переменного и постоянного тока, 10 MГц, 150 А (требуется источник питания N2779A) N2782A Токовый пробник переменного и постоянного тока, 50 MГц, 30 А (требуется источник питания N2779A) N2783A Токовый пробник переменного и постоянного тока, 100 MГц, 30 А (требуется источник питания N2779A) Логические пробники 01650-61607 40-канальный логический кабель 54620-68701 16-канальный узел входных логических пробников (2 по 8 каналов) |
|
