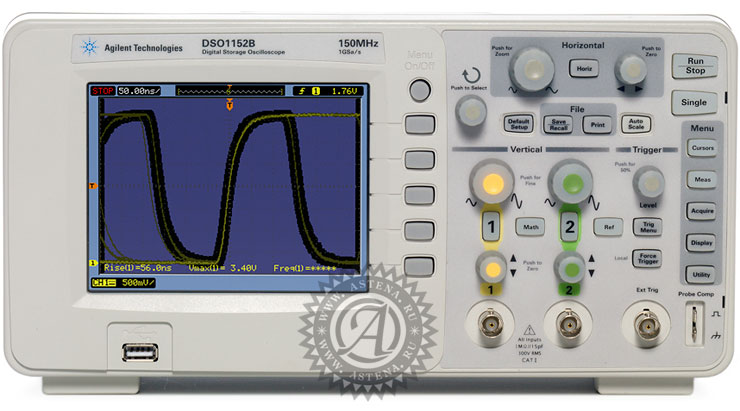

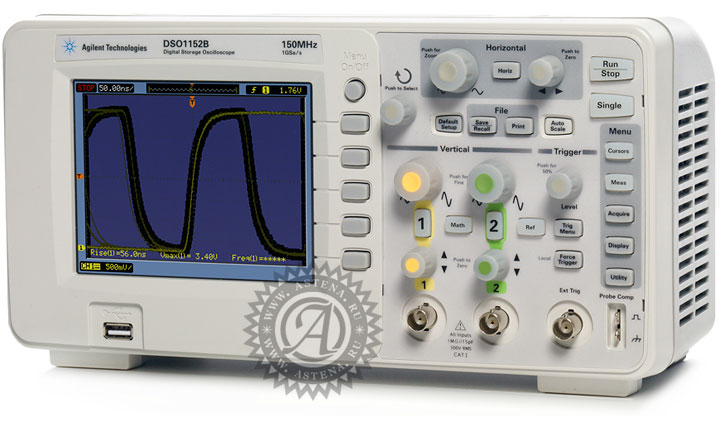

Цифровой осциллограф DSO1152B (Keysight Technologies, США)
Новый бюджетный осциллограф DSO1152B серии 1000 компании Agilent обладает широкой функциональностью и высокими характеристиками, обычно не встречающимися в этом классе приборов, и при этом имеет малые габариты и невысокую цену.
Широкие возможности по захвату и отображению сигналов
- Широкий угол обзора, яркий цветной дисплей
- Глубина памяти до 20 Квыб, что до 8 раз больше, чем в других аналогичных осциллографах
- Частота дискретизации до 2 Гвыб/с
- Одновременное отображение основной осциллограммы и масштабированного участка
- Отключение меню позволяет увеличить площадь отображения осциллограмм на 25 %
Захват длинных последовательностей с высоким разрешением
Осциллографы серии 1000A имеют стандартную глубину памяти 20 Квыб на канал, а осциллографы серии 1000B – 16 Квыб на канал. Осциллограф сохраняет высокое разрешение
даже на самых малых скоростях развертки, что позволяет разглядеть мельчайшие подробности
сигнала.
Более четкое отображение сигналов
Все осциллографы серии 1000 оборудованы ярким и четким цветным ЖК-экраном (300 кд/м2),
который обеспечивают прекрасный обзор практически под любым углом. В отличие от обычных
осциллографов, на экране которых постоянно присутствует меню, осциллографы серии 1000
могут предоставить для отображения осциллограммы весь экран с диагональю 5,7 дюйма.
Одновременное отображение основной и масштабированной
осциллограммы
Режим сдвоенного экрана позволяет одновременно видеть нормальную и масштабированную
развертку сигнала для исследования его мелких подробностей.
23 вида автоматических измерений
Все осциллографы серии 1000 имеют 23 функции автоматического измерения напряжения,
времени и частоты. Кнопка «Measure» (измерение) позволяет вызвать три наиболее часто используемые функции или одновременно вывести на экран все одноканальные измерения.
Упрощение отладки в режиме последовательности
Запись до 1000 событий запуска и последующее их воспроизведение облегчает поиск
импульсных помех и других аномалий сигнала. Имеется возможность сохранения сигнала
во внутренней памяти или на внешнем накопителе (USB флэш-диск).
Цифровая фильтрация осциллограмм
Применение цифровой фильтрации сигнала в режиме реального времени позволяет исключить отображение нежелательных частот. Набор цифровых фильтров включает ФНЧ, ФВЧ, полосовой и режекторный фильтры. Частоты среза фильтров можно устанавливать в диапазоне
от 250 Гц до верхней границы полосы пропускания осциллографа.
Расширенные возможности запуска
Функции запуска осциллографов серии 1000 включают запуск по фронту, по длительности импульсов, по композитному видеосигналу и по альтернативному каналу. Эти режимы позволяют захватывать и анализировать трудно обнаружимые элементы сигнала.
Высокая производительность
- Автонастройка
- Интерфейс пользователя, накладки на переднюю панель и руководства на 11 языках
- Встроенная система контекстной справки
- Интерфейс USB
- Бесплатное пособие для студентов по лабораторным занятиям и набор слайдов для преподавателей
Быстрые испытания "годен/не годен"
Автоматические испытания типа «годен/не годен» входят в набор стандартных функций осциллографов серии 1000. Для создания маски достаточно захватить эталонную осциллограмму и
определить границы допусков. Также можно создать собственную маску на основе допусков по
осям XY и загрузить ее в осциллограф. Затем входные сигналы будут сравниваться с этой маской и быстро разбраковываться по принципу "годен/не годен". Этот режим идеально подходит
для производства и сервиса, когда требуется быстрое принятие решений.
Математическая обработка осциллограмм и быстрое преобразование
Фурье
Стандартные математические функции включают сложение, вычитание или перемножение
сигналов любых двух входных каналов, а также быстрое преобразование Фурье (БПФ) с четырьмя выбираемыми весовыми функциями (прямоугольная, Хеннига, Хемминга и Блекмана).
Многоязычный интерфейс
Работайте с осциллографом на родном языке. Встроенная справочная система, графический
интерфейс пользователя, накладки на переднюю панель и руководство пользователя выпускаются на одиннадцати языках. Поддерживаются следующие языки: русский, английский, японский, упрощенный китайский, традиционный китайский, корейский, немецкий, французский,
испанский, португальский и итальянский.
Автонастройка
Кнопка автонастройки (Autoscale) позволяет быстро отобразить активные сигналы, выбрав
оптимальные режимы вертикальной и горизонтальной развертки и условия запуска. (При желании эту функцию можно включать и отключать.)
Средства подключения
Встроенные ведущие и ведомые USB порты и бесплатное программное обеспечение IntuiLink
обеспечивают простое подключение к компьютеру и документирование результатов измерений. Порты позволяют сохранять осциллограммы и наборы настроек на внешнем USB накопителе, обновлять программное обеспечение осциллографа, загружать результаты измерений
непосредственно в Microsoft Word или Excel, работающие на подключенном компьютере, а
также распечатывать данные на принтере, совместимом с PictBridge.
Обучающий комплект
Компания Agilent предлагает широкий выбор средств для обучения работе с осциллографом,
которые помогут студентам электротехнических специальностей быстро понять, что такое
осциллограф и как его использовать. Доступные для загрузки ресурсы включают: учебник и
руководство по лабораторным занятиям для студентов электротехнических специальностей,
набор слайдов по основам осциллографических измерений для преподавателей, эксперимент
по нагрузке пробника и рекомендации по применению осциллографов.
Цифровой осциллограф DSO1152B
Принадлежности в комплекте:
Компакт-диск с документацией
Локализованная накладка на переднюю панель (при выборе языка, отличного от английского)
Кабель питания
Пассивный пробник 10:1 для каждого входного канала (2 или 4)
Пособие для студентов по лабораторным занятиям и набор слайдов для преподавателей, которые можно загрузить по ссылке: www.agilent.com/find/1000edu
Дополнительные принадлежности:
N2738A – мягкая сумка для переноски осциллографа серии 1000A/B
N2739A – комплект для монтажа в стойку осциллографа серии 1000A
Рекомендуемые пробники
N2862B – пассивный пробник 150 МГц, 10:1 (в комплекте с моделями 50, 60, 70, 100 МГц)
N2863B – пассивный пробник 300 МГц, 10:1 (в комплекте с моделями 150, 200 МГц)
10070D – пассивный пробник 20 МГц, 1:1
10076B – пассивный пробник 250 МГц, 100:1, 4 кВ
N2771B – пассивный пробник 50 МГц, 1000:1, 30 кВ
N2791A – дифференциальный пробник 25 МГц, 700 В
N2891A – дифференциальный пробник 70 МГц, 7 кВ
1146A – токовый пробник 100 кГц, 100 А перем./пост. ток (необходима батарея 9 В)
Технические характеристики
| Параметры | Значения |
|---|---|
| Полоса пропускания (-3 дБ) | от 0 до 150 МГц |
| Частота дискретизации реального времени | 1 Гвыб/с на канал в режиме чередования, 500 Мвыб/с на каждый канал |
| Глубина памяти | 16 Квыб на канал в режиме чередования, 8 Квыб на каждый канал |
| Число каналов | 2 канала |
| Вертикальное разрешение | 8 бит |
| Чувствительность по вертикали (верхняя граница диапазона) | от 2 мВ/дел до 10 В/дел |
| Вертикальное масштабирование | Растяжка по вертикали |
| Максимальное входное напряжение | КАТ I 300 Вср.кв., 400 Впик-пик; кратковременная перегрузка 1,6 кВпик-пик |
| Диапазон скоростей развертки | от 5 нс/дел до 50 с/дел |
| Ограничение полосы пропускания | 20 МГц (отключается) |
| Режимы горизонтальной развертки | Основной (Y-T), XY, задержанный с растяжением и прокруткой |
| Режим входа | Связь по постоянному току, связь по переменному току, земля |
| Входное сопротивление | 1 МОм ±2% с параллельной емкостью 15 пФ ± 3 пФ |
| Режимы захвата | |
| Нормальный | Непосредственное отображение захваченных данных в реальном времени |
| С усреднением | Усреднение по 2, 4, 8, 16, 32, 64, 128 или 256 выборкам |
| Последовательность | Запись, воспроизведение и сохранение в памяти осциллографа или на внешнем USB накопителе от 1 до 1000 кадров |
| Обнаружение пиковых значений | Захват высокочастотных глитчей длительностью от 20 нс в режиме просмотра на низких скоростях развертки |
| Прокрутка | Прокрутка осциллограммы слева направо. Максимальная скорость развертки 50 мс/дел. |
| Интерполяция | Sin(x)/x |
| Режим входа запуска | Связь по постоянному току, связь по переменному току, ФВЧ, ФВЧ |
| Режимы запуска | |
| Принудительный | Запуск по нажатию кнопки на передней панели |
| По фронту | Запуск по положительному или отрицательному перепаду в любом канале |
| По видеосигналу | Запуск по видеосигналам NTSC, PAL или SECAM |
| По длительности импульса | Запуск по длительности импульса большей, равной или меньшей указанного значения в диапазоне от 50 нс до 10 с |
| Альтернативный | Запуск по двум несинхронным активным каналам |
| Источник сигнала запуска | кан. 1, 2, внешний, сеть переменного тока (только по фронту) |
| Чувствительность запуска | ≥5 мВ/дел: 1 дел от (0 до 10 МГц), 1,5 дел (от 10 МГц до верхней границы полосы пропускания) <5 мВ/дел: 1 дел (от 0 до 10 МГц), 1,5 дел (от 10 МГц до 20 МГц) |
| Курсорные измерения | Ручное, слежение за осциллограммой или автоматическое измерение. Режимы ручного измерения и слежение за осциллограммой обеспечивают считывание горизонтальных (X, ΔX, 1/ΔY) или вертикальных значений (Y, ΔY) |
| Автоматические измерения | |
| Напряжение | Максимум, минимум, размах, вершина, основание, амплитуда, среднее, ср.кв. значение, положительный глитч, отрицательный глитч |
| Время | Период, частота, время нарастания, время спада, длительность положительного импульса, длительность отрицательного импульса, скважность положительных импульсов, скважность отрицательных импульсов, задержка A-->B (нарастание), задержка A-->B (спад), фаза A-->B (нарастание), фаза A-->B (спад) |
| Частота | Встроенный 6-разрядный частотомер в любом канале. Измеряет частоту вплоть до верхней границы полосы пропускания |
| Отображение всех измерений | Режим одновременного отображения всех одноканальных автоматических измерений |
| Математические функции | A+B, A-B, AxB, БПФ В качестве каналов A и B может использоваться любая комбинация каналов осциллографа 1 и 2 |
| Автонастройка | Находит и отображает все активные каналы, устанавливает режим запуска по фронту в каналах с максимальным номером, устанавливает чувствительность по вертикали и скорость развертки для отображения ~2 периодов. Необходимо минимальное напряжение >20 мВпик-пик, скважность 1% и минимальная частота >50 Гц |
| Экран | Цветной ЖК-дисплей QVGA с диагональю 5,7 дюймов. Яркость подсветки 300 кд/м2 |
| Послесвечение | Выкл., бесконечно |
| Типы отображения | Точки, векторы |
| Скорость обновления сигналов | 400 осциллограмм в секунду |
| Сохранение во внутренней памяти | Сохранение 10 наборов настроек и 10 осциллограмм во внутренней энергонезависимой памяти. 1 эталонную осциллограмму можно сохранить в энергозависимой внутренней памяти для визуального сравнения |
| Сохранение на внешних носителях | Настройки: сохранение и считывание в формате STP (наборы настроек моделей «A» и «B» не являются совместимыми) Осциллограммы: сохранение и считывание в формате WFM, сохранение в формате CSV Эталонные осциллограммы: сохранение и считывание в формате REF для визуального сравнения Изображения: сохранение в формате 8 бит BMP, 24 бит BMP, PNG |
| Порты ввода/вывода | |
| Стандартные порты | Хост-порты USB 2.0 на передней (модели «A» и «B») панели, совместимые с полноскоростными USB флэш-дисками. Ведомый USB порт для подключения PictBridge-совместимого принтера (модели «A» и «B») |
| Максимальная скорость передачи | Полноскоростной порт USB 2.0 со скоростью до 12 Мбит/с |
| Совместимость с USB флэш-дисками | Большинство флэш-дисков, форматированных в системе FAT (<2 ГБ) или FAT32 (<32 ГБ) |
| Совместимость с принтерами | Принтеры, совместимые с PictBridge, подключаемые к ведомому USB порту |
| Общие технические характеристики | |
| Габариты (Ш х В х Г) | 303 x 154 x 133 мм |
| Масса | 2,4 кг (нетто), 3,87 кг (брутто) |
| Выход компенсации пробника | Частота ~1 кГц; амплитуда ~3 В |
| Средства безопасности | Замок Кенсингтона или отверстие на задней панели для пристегивания с помощью троса |
| Характеристики питания | |
| Напряжение питания | 100-240 В, 50/60 Гц ± 10% |
| Потребляемая мощность | ~50 Вт макс. |
| Климатические характеристики | |
| Температура окружающей среды | от +10 до +40 °C (рабочая); от -20 до +60°C (хранения) |
| Охлаждение | Принудительная вентиляция |
| Относительная влажность | ≤90% при не более +35°C (рабочая); 60% при +40°C (хранения) |
| Высота над уровнем моря | до 3000 м (рабочая); до 15000 м (хранения) |
| Вибрация | Agilent класс GP и MIL-PRF-28800F; случайная класса 3 |
| Удар | Agilent класс GP и MIL-PRF-28800F |
| Степень загрязнения | Обычно возникают только сухие, непроводящие загрязнения Возможно возникновение временной проводимости в результате конденсации |
| Соответствие нормативным документам | Безопасность: UL61010-1:2003, CSA22.2 No. 61010-1:2003, EN61010-1:2001, IEC61010-1:2001. Электромагнитная совместимость: IEC 61236 -1:2004 / EN 61326-1:2006 соответствует директиве ЕС по ЭМС 2004/108/EC |
| Применение внутри помещений | Предназначен для эксплуатации только внутри помещений |
