Цифровой запоминающий осциллограф DSO3102A (Agilent Technologies)
Функциональные возможности DSO3102A
- Полоса пропускания 100 МГц
- Максимальная частота дискретизации 1 ГГц
- Большой цветной дисплей с диагональю 15 см (5,7 дюйма)
- Развитая система запуска, включающая запуск по перепаду, по длительности импульса и по выбранной строке видеосигнала
- Глубина памяти сигнала 4К точек
- 20 автоматических видов измерений плюс аппаратно реализованный частотомер и режим Measure All (измерение всех параметров)
- Четыре операции математической обработки, включая БПФ, в стандартной комплектации осциллографа DSO3102A
- Функция испытания на соответствие маске в стандартной комплектации осциллографа
- Интерфейсы USB, GPIB и RS-232 для внешних подключений
- Многоязычный интерфейс пользователя
- Режим захвата последовательности кадров (сегментированной памяти) в стандартной комплектации
|
|

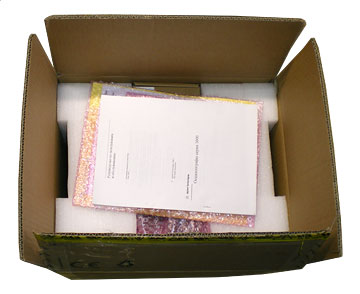

| Упаковка осциллографа DSO3102A | |

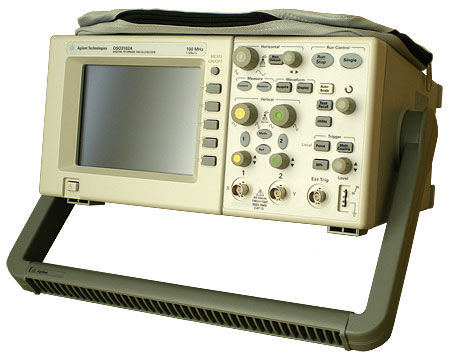

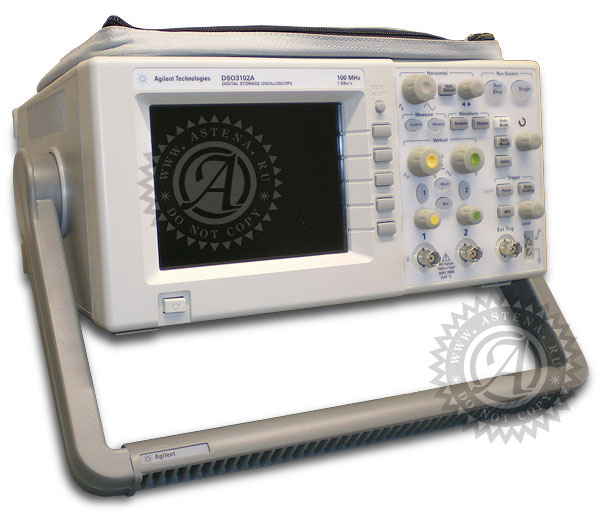

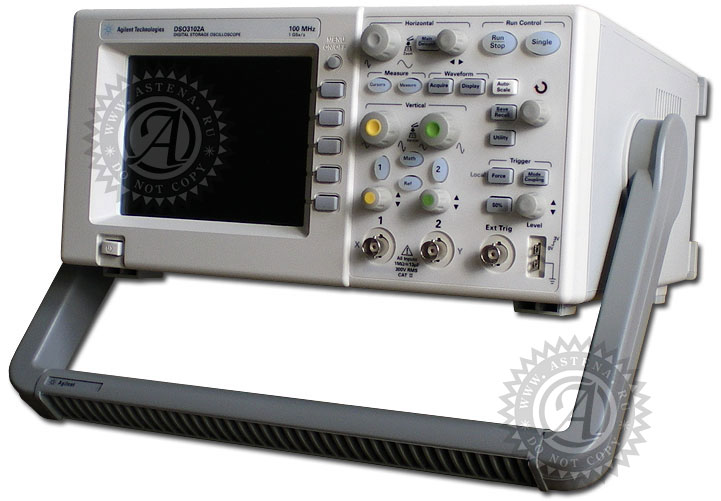

Внешний вид осциллографа DSO3102A

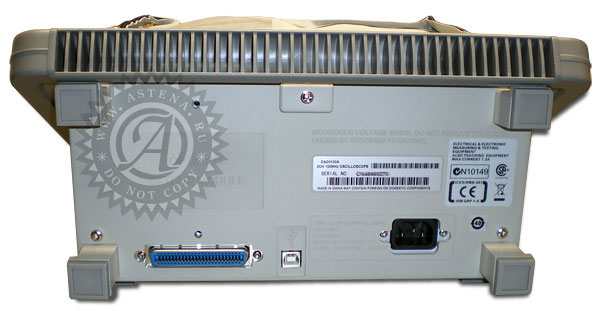

Задняя панель DSO3102A
Более эффективное вложение средств
Осциллографы серии 3000 компании Agilent являются наиболее приемлемыми по цене приборами для исследования и отладки электронных схем. Эти осциллографы имеют весь необходимый набор функций, облегчающих работу пользователя, включая большой цветной жидкокристаллический экран. При этом цена новых осциллографов серии 3000 на 20% ниже, чем у сравнимых по своим характеристикам моделей других компаний. Четыре модели с полосами пропускания от 60 до 200 МГц дают гибкую возможность выбора.
Чтобы дать пользователю необходимые ему мощные средства отладки схем, каждый осциллограф в стандартной комплектации имеет расширенный набор функций, включая развитую систему запуска, автоматические измерения, цифровую фильтрацию, режим захвата последовательности кадров (сегментированной памяти), математические функции (включая БПФ), запоминание установок прибора и форм сигналов, испытания на соответствие маске и многое другое.
Высокая четкость изображения сигналов DSO3102A
Все модели осциллографов серии 3000 имеют цветной дисплей, позволяющий легко и быстро идентифицировать интересующие сигналы. Большой экран дисплея, имеющий размер по диагонали 15 см (5,7 дюйма) и разрешение 320 х 240 точек, позволяет получить более полную информацию о сигнале. Режим задержанной развертки в осциллографах серии 3000 позволяет видеть больше подробностей тонкой структуры сигналов. При этом можно просмотреть запись сигнала на большом интервале времени, а затем выделить и отобразить в увеличенном виде интересующий участок.
Необходимый набор функций
Все осциллографы серии 3000 имеют стандартный набор функций, необходимых пользователю и позволяющих облегчить и ускорить его работу.
Автонастройка
Функция Autoscale (автонастройка) позволяет быстро отобразить на экране любые активные сигналы и автоматически установить органы управления вертикальным, горизонтальным каналами, а также запуском для наилучшего отображения осциллограммы.
Более глубокая память
Осциллографы серии 3000, поставляемые в стандартной комплектации, имеют глубину памяти 4К точек, что почти в два раза больше глубины памяти осциллографов этого класса других компаний.
Удобные возможности подключения
Программное обеспечение Scope Connect обеспечивает дополнительные возможности подключения для большинства задач сбора данных, сохранения результатов измерения и их документирования с использованием порта USB, имеющегося в стандартной конфигурации осциллографов серии 3000. В виде опций доступны также интерфейсы GPIB и RS-232.
Развитая система запуска
Включает запуск по перепаду, длительности импульса и выбранной строке видеосигнала, чтобы помочь пользователю выделить интересующие его сигналы.
20 автоматических измерений
С целью экономии времени пользователь может одновременно выполнить 18 различных видов измерений.
Математические функции, включая БПФ
Математические функции включают сложение, вычитание, перемножение сигналов и быстрое преобразование Фурье с использованием одной из четырех весовых функций (окон): Хэннинга, Хэмминга, Блэкмана-Харриса и прямоугольной.
Автоматическая калибровка
Эта функция выполняет автоматическую калибровку вертикального и горизонтального каналов осциллографа.
Многоязычный интерфейс пользователя
При работе с осциллографом можно выбрать для интерфейса пользователя один из следующих языков: упрощенный или традиционный китайский, японский, корейский, французский, немецкий, итальянский, португальский, русский и английский.
Цифровая фильтрация
Режим цифровой фильтрации позволяет реализовать следующие варианты фильтров: фильтр нижних частот, фильтр верхних частот, полосовой или режекторный фильтр. Граничные частоты могут устанавливаться в пределах от 1 кГц до полной полосы пропускания данной модели осциллографа.
Десять блоков памяти для сигналов и установок осциллографа
Обеспечивают возможность запоминания форм сигналов для последующего сравнения или наиболее часто используемых установок для их последующего вызова.
Испытание на соответствие маске
Автоматическое сравнение входных сигналов с предварительно установленной маской и четким выделением несовпадений.
Режим захвата последовательности кадров (сегментированная память)
Этот режим позволяет выделить в виде кадра интересующую область сигнала для сбора данных и записать в памяти до 1000 таких кадров с целью их последующего воспроизведения.
Запуск по длительности импульса
Позволяет выполнять запуск по заданным параметрам импульсных сигналов.
Гарантийный срок один год
На все осциллографы серии 3000 распространяется полная одногодовая гарантия с возможностью увеличения гарантийного срока по заказу до трех или пяти лет.
Простота управления и использования
Отдельные для каждого канала ручки с цветовой маркировкой для управления коэффициентом отклонения, смещением и коэффициентом развертки упрощают установку режима осциллографа и работу с ним. Клавиши передней панели для функций запуска объединены в группы, что также облегчает работу пользователя.
Отдельные для каждого канала ручки с цветовой маркировкой и сгруппированные по функциональному назначению клавиши передней панели упрощают включение и использование функций осциллографа - от самых простых до более сложных

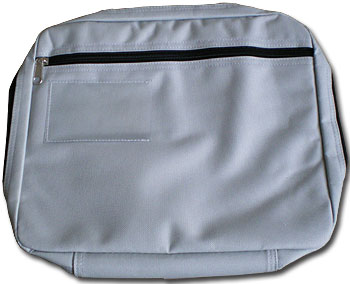

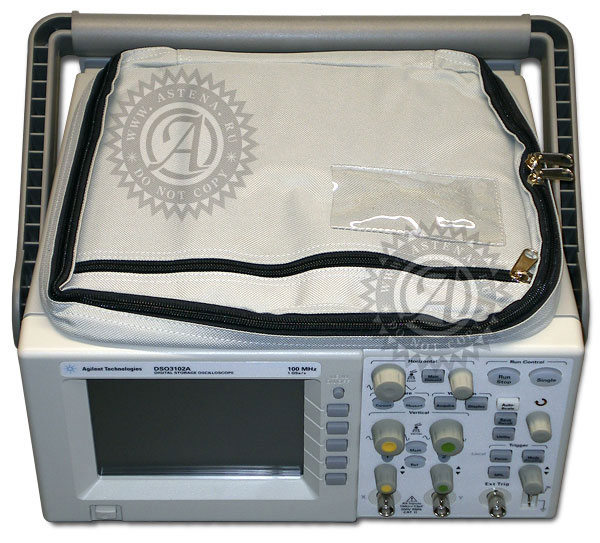

Сумка для принадлежностей DSO3102A

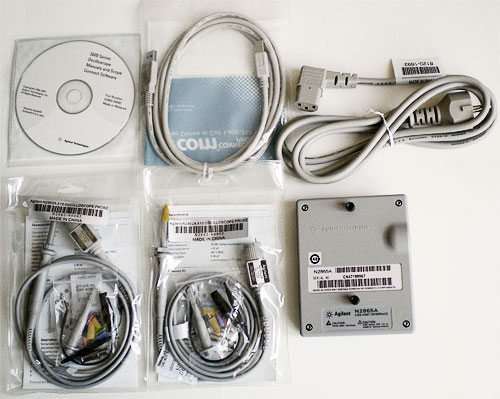

Комплектация осциллографа DSO3102A
Производитель осциллографа DSO3102A - компания Keysight Technologies (Agilent Technologies), США
Технические характеристики
| Параметры | Значения |
|---|---|
| Полоса пропускания* | 100 МГц |
| Реальновременная частота дискретизации 2 чередующихся канала 1 ГГц Каждый канал |
1 ГГц 500 МГц |
| Число каналов | 2 |
| Дисплей | Цветной, 320 х 240 1/4 VGA, жидкокристаллический; 88 х 116 мм |
| Память | 4 Кточек на канал |
| Разрешение по вертикали | 8 дв. разрядов |
| Коэффициенты отклонения | от 2 мВ/дел до 5 В/дел |
| Погрешность коэффициента усиления на постоянном токе | ±3 % при коэффициенте отклонения от 10 мВ/дел до 5 В/дел; ±4 % при коэффициенте отклонения от 2 до 5 мВ/дел |
| Масштабирование по вертикали | растяжка изображения по вертикали |
| Максимально допустимое напряжение на входе | 300 В (СКЗ) CAT II; снижение нормы на 20 дБ/декада на частотах свыше 100 кГц до 13 В (размах) на частоте 3 МГц и выше |
| Коэффициенты развертки | от 2 нс/дел до 50 с/дел |
| Ограничение полосы пропускания | около 20 МГц |
| Связь по входу | По постоянному току (DC); по переменному току (AC); заземление входа |
| Входной импеданс | 1 МОм, 13 пФ |
| Погрешность временной базы | 100·10-6 |
| Режимы сбора данных | |
| Нормальный | Непосредственное отображение собранных данных на экране в реальном времени. |
| С усреднением | Число усреднений выбирается из ряда: 2, 4, 8, 16, 32, 128 или 256 |
| С обнаружением пиков | Захват высокочастотных глитчей с длительностью до 10 нс при просмотре сигналов на более медленных развертках (с коэффициентом развертки более 5 мкс/дел) |
| Режимы развертки | Auto (автоматический), Normal (по условиям запуска), Single (однократный) |
| Связь по входу в канале запуска | AC (по переменному току); DC (по постоянному току); LF reject (подавление НЧ помех); HF reject (подавление ВЧ помех) |
| Режимы запуска | |
| Принудительный | Немедленный запуск при нажатии клавиши передней панели |
| По перепаду | Запуск по положительному или отрицательному перепаду сигнала в любом канале |
| По ТВ сигналу | Запуск по одному из трех стандартных ТВ сигналов: NTSC, PAL, SECAM |
| По длительности импульса | Запуск по импульсу, длительность которого больше, равна или меньше заданной; заданная длительность может быть в пределах от 20 нс до 10 с |
| Источник запуска | Канал 1, канал 2, внешний, внешний/5, от сети питания (только по перепаду) |
| Курсоры | |
| Режимы | Ручной, автоматический, слежения за сигналом |
| Типы | Измерение амплитудных или временных параметров |
| Виды измерений | Интервал времени (ΔT), разность напряжений (ΔV), частота |
| Автоматические измерения | 20 видов плюс измерение частоты 5-разрядным аппаратно реализованным частотомером |
| Амплитудные параметры | Vpp (размах), Vmax (максимальное значение), Vmin (минимальное значение), Vavg (среднее значение), Vamp (амплитуда), Vtop (уровень вершины), Vbase (уровень основания), Vrms (среднеквадратическое значение), Overshoot (выброс за фронтом), Preshoot (выброс до фронта) |
| Временные параметры | Freq (частота), Period (период), +Width (длительность положительного импульса), -Width (длительность отрицательного импульса), +Duty (коэффициент заполнения для положительного импульса, -Duty (коэффициент заполнения для отрицательного импульса, Rise Time (длительность фронта), Fall Time (длительность среза), Delay (задержка) |
| Математические функции | Сложение, вычитание, умножение, БПФ |
| Операция БПФ | |
| Вид весовой функции (окно) | Хэннинга, Хэмминга, Блэкмана-Харриса и прямоугольная |
| Объем выборки | 1024 точки |
| Автонастройка | Автоматическая установка всех каналов посредством нажатия одной клавиши |
| Дисплей | 1/4 VGA (320 х 240 точек), пассивная цветная ЖК матрица с регулируемой яркостью |
| Интерполяция | Sin(x)/x |
| Формирование изображения | Точками и векторами |
| Послесвечение | Выключено, неограниченное |
| Формат отображения | YT (напряжение канала от времени); XY (зависимость напряжения одного канала от другого) |
| Ввод / вывод | |
| Стандартные порты | USB (для использования требуется программа N2860A Scope Connect) |
| Порты по отдельному заказу | GPIB, RS-232 |
| Максимальная скорость передачи данных | GPIB: 500 Кбайт/с |
| Общие характеристики DSO3102A | |
| Габаритные размеры | Без ручек: 30 см (ширина) х 15 см (высота) х 29 см (глубина) C ручками: 36 см (ширина) х 18,2 см (высота) х 29 см (глубина) |
| Масса | Без упаковки: 4,8 кг (10,5 фунта) В упаковке: 7 кг (15 фунтов) |
| Требования к сети питания | |
| Пределы напряжения сети питания | От 100 до 240 В переменного тока, CAT II, автоматический выбор напряжения |
| Частота сети питания | От 47 до 440 Гц |
| Потребляемая мощность | 50 ВА |
| Условия окружающей среды | |
| Температура | От 0 до +55 °С (рабочие условия); от минус 40 до +70 °С (предельные условия) |
| Относительная влажность | Рабочие условия: 95 % при температуре +40 °С в течение 24 часов; Предельные условия: 90 % при температуре +65 °С в течение 24 часов |
| Пониженное атмосферное давление (высота над уровнем моря) | Рабочие условия: до 4570 м (15000 футов) Предельные условия: до 15244 м (50000 футов) |
| Вибрация | Нормы Agilent класс B1 |
| Удар | Нормы Agilent класс B1 |
| Степень загрязнения 2 | Нормально допускается только сухое токонепроводящее загрязнение. Изредка следует ожидать временного появления проводимости, вызванной конденсацией влаги. |
| * Звездочкой обозначены гарантированные технические характеристики, все прочие относятся к разряду типовых. Гарантированные технические характеристики справедливы по истечении времени установления рабочего режима (30 минут) и для установленной температуры калибровки с использоваем микропрограммных средств ±10 °С. |
|
