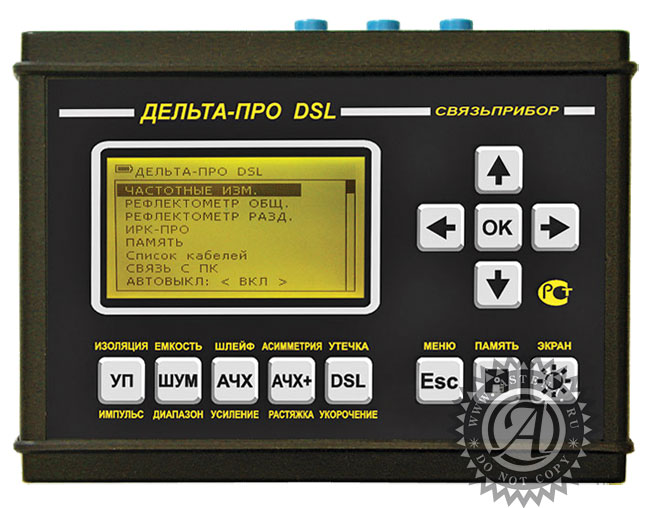

Анализатор ADSL/ADSL2+ Дельта-ПРО DSL
Дельта-ПРО DSL это измеритель параметров выделенных линий ADSL/ADSL2/ADSL2+/SHDSL. Анализатор Дельта-ПРО DSL предназначен для диагностики и поиска неисправности, измерения скоростного потенциала линии, анализа потерь скорости. Дельта-ПРО DSL осуществляет частотные измерения, спектральный анализ помех и полезного сигнала, мониторинг помех за сутки, может использоваться как рефлектометр, мост.
Встроенный модем Annex A+B: работа с DSLAM, определение стандарта, получение данных о скорости, оценка качества ADSL-линии; длительный мониторинг.
Легкий герметичный корпус из алюминиевого профиля 170х170х90 мм. Вес 1,5 кг. 4 сменных аккумулятора Ni-MH, AA, 1,2 В* 2,3АЧ на 8 часов непрерывной работы.
Экономичный вариант. Может работать отдельно и в комплекте с генератором Дельта. Прост в управлении, можно работать без специальной подготовки.
Измерения в узкой полосе:
- рабочее затухание;
- переходное влияние на ближнем/дальнем конце (NEXT/FEXT);
- контроль затухания асимметрии.
Частотные характеристики одним прибором по 128 частотам:
- шум (NOISE);
- рабочее затухание сигнала по шлейфу (INSERTION LOSS);
- контроль затухания асимметрии (LONGITUDINAL BALANCE);
- контроль возвратных потерь (RETURN LOSS);
- переходное влияние на ближнем конце (NEXT).
Частотные характеристики, снимаемые в автоматическом режиме с генератором Дельта на дальнем конце (или другим прибором Дельта-ПРО DSL) по 128 частотам:
- рабочее затухание сигнала (INSERTION LOSS);
- переходное влияние на дальнем конце (FEXT).
Специальные функции:
- оценка скоростного потенциала линии;
- суточный мониторинг помех с хронологической записью;
- запись и чтение измерений в цифровом и графическом формате;
- передача протокола измерений на компьютер (ИК-порт).
Прибор рекомендуется применять при строительстве, установке, эксплуатации и ремонте систем цифрового уплотнения xDSL, модемов для выделенных линий, а также для проверки кабелей на заводе-изготовителе.
Импульсный рефлектометр предназначен для оценки однородности линии; качества муфтовых соединений, поиска разбитости пар, определения расстояния до места неоднородности.
Измерительный мост ИРК-ПРО предназначен для измерения сопротивления изоляции, шлейфа, омической асимметрии, электрической емкости всех типов кабелей; определения расстояния до участка с пониженным сопротивлением изоляции кабеля.
Технические характеристики
| Параметры | Значения |
|---|---|
| Технические характеристики генератора | |
| Выход генератора | симметричный |
| Выходное сопротивление | 120 ± 6 Ом |
| Затухание асимметрии | не более -40 дБ |
| Выходной уровень | 8 ±0,5 дБн |
| Тип выходного сигнала | гармонический |
| Частоты основного списка (*) | 4096 кГц 2048 кГц 1024 кГц 512 кГц 256 кГц 128 кГц 64 кГц 32 кГц |
| Шаг выбора частоты в диапазоне: | |
| 4096-2048 кГц | 8 кГц |
| 2048-512 кГц | 4 кГц |
| 512-256 кГц | 2 кГц |
| 256-32 кГц | 1 кГц |
| Допустимая погрешность установки частоты | ±0,05% |
| (*) Пользователь может создавать дополнительные списки или произвольно менять частоту генератора. | |
| Общие рабочие характеристики приемника | |
| Вход приемника | симметричный |
| Входное сопротивление | 120 ± 6 Ом 600 ± 30 Ом |
| Затухание асимметрии | не более -40 дБ |
| Рабочие характеристики приемника в режиме узкополосного измерения уровня | |
| Частоты основного списка (**) | 4096 кГц
2048 кГц 1024 кГц 512 кГц 256 кГц 128 кГц 64 кГц 32 кГц |
| Шаг выбора частоты в диапазоне: | |
| 4096 - 2048 кГц | 8 кГц |
| 2048 - 512 кГц | 4 кГц |
| 512 - 256 кГц | 2 кГц |
| 256 - 32 кГц | 1 кГц |
| Диапазон измеряемых уровней | от -100 до +1 дБо
(0 дБо = 8 дБн) |
| Погрешность измерения нулевого уровня | не более ± 1 дБ |
| Погрешность измерения в диапазоне: | |
| –50 … 0 дБ | не более ± 1 дБ |
| –80 … –50 дБ | ± 2 дБ |
| –100 … –80 дБ | ± 4 дБ |
|
Полоса пропускания
входного сигнала по уровню – 3дБ |
не более 0,5 %
от рабочей частоты |
| Уровень собственных шумов прибора (без внешних проводов приемника и генератора) | не более -100 дБо |
| (**) Пользователь может создавать дополнительные списки или произвольно менять частоту приемника. Метрологические характеристики гарантируются на частотах основного списка. | |
| Технические характеристики рефлектометра | |
| Диапазоны измеряемых расстояний при коэффициенте укорочения 1,5 | 194, 387, 775, 1549, 3098, 6197, 12394м |
| Максимальная погрешность определения расстояния (*) | 1% |
| Перекрываемое затухание | 60 дБ |
| Размах зондирующего импульса | 5 В |
| Длительность зондирующего импульса (**) | 15 3906 нс |
| Выходное сопротивление | 120 ± 6 Ом |
| Тип зондирующего импульса | биполярный |
| Диапазон установки коэффициента укорочения | 1 ÷ 7 |
(*) Максимальное значение ошибки измерения расстояния наблюдается при работе прибора без растяжки. В этом случае ошибка определяется разрешением графического экрана. Для уменьшения ошибки рекомендуется использование растяжек для более точного позиционирования курсоров. Аппаратная ошибка прибора по определению расстояния представляется пренебрежимо малой по сравнению с ошибкой позиционирования курсоров. (**) Указана длительность верхнего плеча биполярного импульса |
|
| Основные технические характеристики измерительного моста ИРК-ПРО | |
| диапазон измерения сопротивления изоляции (испытательное напряжение 180В) | 1 кОм – 50000 Мом |
| диапазон электрической емкости | 0,1 – 2000 нФ |
| диапазон измерения сопротивления шлейфа | 0 – 10 кОм |
| испытательное напряжение | 400 В, 180 В |
| диапазон Rп в месте повреждения изоляции | 0 – 20 МОм |
| максимальная погрешность определения расстояния до места повреждения изоляции (испытательное напряжение 400В) | для Rп = 0 – 3 Мом
0,1% + 1м |
| максимальная погрешность измерения сопротивления шлейфа в диапазоне | 0 ÷ 3000 Ом ±0,1% + 0,1 Ом
3 кОм ÷ 10 кОм ±0,1 кОм |
| максимальная погрешность измерения омической асимметрии | ± 0,1% + 0,1 Ом |
| максимальная погрешность измерения сопротивления изоляции | ± 10% + 1 кОм |
| максимальная погрешность измерения емкости | ± 10% + 0,1 нФ |
