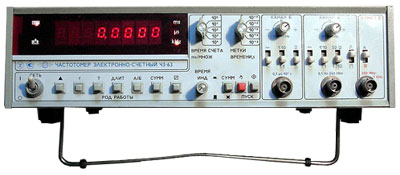

Частотомер Ч3-63 (справочная информация о приборе)
Частотомер Ч3-63 предназначен для измерения частоты и периода синусоидальных сигналов, частоты
и периода повторения импульсных сигналов, длительности импульсов, отношения частот электрических сигналов,
счета числа (суммирования) электрических колебаний.
Применяется для настройки, испытаний и калибровки
различных приемопередающих трактов, фильтров, генераторов, синтезаторов частоты, систем связи и других устройств.
Наличие программного кодового дистанционного управления и возможность выдачи информации на внешнее регистрирующее
устройство позволяют использовать прибор в информационно-измерительных и технологических системах, управляемых с помощью
ЭВМ.
Производитель частотомера Ч3-63 - ОАО «Меридиан» им. С.П. Королева, Украина, г. Киев.
Технические характеристики
| Параметры | Значения |
|---|---|
| Диапазон измеряемых частот синусоидального сигнала | 0,1 Гц - 1000 МГц (0,03 - 10 В эфф.) |
| Диапазон измеряемых часто импульсного сигнала | 0,1 Гц - 200 МГц (0,1 - 10 В) |
| Погрешность измерения частоты | не более ±5*10-7±1 ед. сч |
| Диапазон измеряемых периодов синусоидального и импульсного сигналов | 0,1 мкс - 104 с (10 МГц - 10-4 Гц) |
| Диапазон измеряемых длительностей импульсов | 0,1 мкс - 104 с |
| Входное сопротивление, емкость | 1 МОм (50 Ом), 50 пФ |
| Питание | 220 + 22 В, 50±0,5 Гц или 220 (115) В ±5%, 400+28-12 Гц; источник постоянного тока: 27±3 В |
| Потребляемая мощность | 60 В*А |
| Масса | 6 кг |
| Габариты | 312х95х335 мм |
