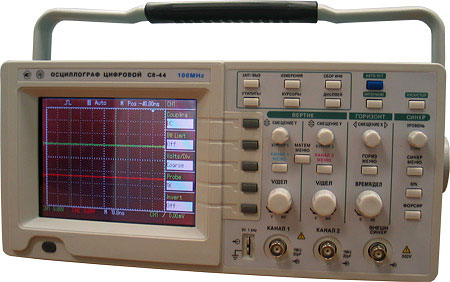

Осциллограф цифровой С8-44 (справочная информация о приборе)
Осциллограф цифровой С8-44, предназначен для оперативного исследования периодических сигналов полосе частот от 0 до 100 МГц и однократных сигналов в полосе частот до 5 МГц с максимальной частотой дискретизации в реальном времени 100 Мвыб./с и эквивалентной частотой дискретизации 10 Гвыб/с путем их регистрации в цифровой памяти, измерения амплитудных и временных параметров, отображения сигналов и измеренных параметров на экране жидкокристаллического индикатора (ЖКИ).
Производитель С8-44 - АО "Электроаппарат", Россия, г. Брянск
Технические характеристики
| Параметры | Значения |
|---|---|
| Число каналов | 2 |
| Полоса пропускания | (0…100) МГц |
| Частота дискретизации | 10 ГГц/с |
| Коэффициенты отклонения каналов 1 и 2 устанавливаются от 2 мВ/дел до 5 В/дел в последовательности 1; 2; 5 | |
| Пределы допускаемого значения основной погрешности коэффициентов отклонения 5 мВ/дел-2 В/дел каналов 1 и 2 равны: | |
| при непосредственном входе | ±4 % |
| с делителем 1:10 | ±6 % |
| Пределы допускаемого значения погрешности коэффициентов отклонения в рабочих условиях применения должны быть равны 1,5 допускаемого значения основной погрешности. | |
| Погрешность коэффициентов отклонения 2 мВ/дел и 5 В/дел не нормируется. | |
| Виды цифровых измерений: | |
| измерение напряжения между курсорами, установленными оператором; | |
| автоматическое измерение размаха сигналов; | |
| автоматическое измерение среднеквадратического значения синусоидальных сигналов; | |
| автоматическое измерение среднего значения периодических сигналов (погрешность измерения не нормируется); | |
| измерение временного интервала между двумя курсорами, установленными оператором; | |
| автоматическое измерение периода и частоты периодических сигналов. | |
Пределы допускаемого значения основной абсолютной погрешности цифрового измерения напряжения в опорном диапазоне частот до 5 МГц при непосредственном входе при коэффициентах отклонения от 5 мВ/дел до2 В/дел должны быть равны значениям, определяемым по формуле ΔU = ±(0,04Uизм+0,05 Коткл), В ,где Uизм – измеренное значение напряжения, В; Коткл. – величина численно равная установленному значению ко-эффициента отклонения, В. |
|
| Полоса пропускания каждого из каналов вертикального отклонения при непосредственном входе при коэффициентах отклонения от 5 мВ/дел до 5 В/дел не менее; | |
| для периодического сигнала | 100 МГц; |
| для однократного сигнала | 5 МГц. |
| Полоса пропускания каждого из каналов вертикального отклонения при непосредственном входе для периодического сигнала в режиме ограничения полосы пропускания не менее 20 МГц. | |
| Время нарастания переходной характеристики (ПХ) каждого из каналов вертикального отклонения при непосредственном входе при коэффициентах отклонения от 5 мВ/дел до 5 В/дел не более 3,5 нс. | |
| Режимы работы каналов вертикального отклонения: | |
| наблюдение сигналов в каналах 1; 2; 1 и 2; | |
| наблюдение суммы сигналов каналов 1 и 2; | |
| инвертирование сигналов каналов 1 и 2. | |
| Параметры входа каждого из каналов вертикального отклонения: | |
| При непосредственном входе: | |
| Активное входное сопротивление: | |
| при коэффициентах отклонения 2 мВ/дел – 0,2 В/дел | (1±0,03) МОм |
| при коэффициентах отклонения 0,5 В/дел – 5 В/дел | (1±0,06) МОм |
| Входная емкость | (20±6) пФ |
| С пробником-делителем 1:1/1:10 в положении «Х10»: | |
| Активное входное сопротивление | (10±0,3) МОм |
| Входная емкость не более | 22 пФ |
| С пробником-делителем 1:1/1:10 в положения «Х1»: | |
| Активное входное сопротивление: | |
| при коэффициентах отклонения 2 мВ/дел – 0,2 В/дел | (1±0,03) МОм |
| при коэффициентах отклонения 0,5 В/дел – 5 В/дел | (1±0,06) МОм |
| Входная емкость не более | 150 пФ |
| Режимы запуска развертки: | |
| автоматический; | |
| ждущий; | |
| однократный (при коэффициентах развертки от 250 нс/дел до 5 с/дел). | |
| Коэффициенты развертки устанавливаются от 5 нс/дел до 5 с/дел в последовательности 1; 2,5; 5. | |
| Возможность выделения окна и его увеличения до размеров экрана при коэффициентах развертки от 500 нс/дел до 50 мс/дел | |
Пределы допускаемого значения основной абсолютной погрешности цифрового измерения временных интервалов равны значениям определяемым по формуле ΔТ = ±(0,04Кразв+0,0001Тизм+0,6 нс), с, где Кразв – величина, численно равная установленному значению коэффициента развертки, с; Тизм – измеренное значение временного интервала, с. Пределы допускаемого значения абсолютной погрешности цифрового измерения временных интервалов в рабочих условиях применения равны 1,5 ΔТ. | |
| Синхронизация: | |
| от сигнала в канале 1 ( канале 2) в одноканальном режиме; | |
| от сигнала в канале 1 (канале 2) в двухканальном режиме; | |
| от внешнего сигнала; | |
| от сети. | |
| Параметры входа внешней синхронизации: | |
| Активное входное сопротивление | (1±0,03) МОм |
| Входная емкость не более | 20 пФ. |
| Разность фаз между вертикальным и горизонтальным каналами в режимеХ-Y на частоте 100 кГц не более | ±3%. |
| Полоса пропускания канала горизонтального отклонения в режиме Х-Y не менее | 100 МГц. |
| Коэффициенты отклонения канала горизонтального отклонения устанавливаются от 5 мВ до 5 В/дел в последовательности 1; 2,5; 5. | |
| Осциллограф обеспечивает использование внутреннего пикового детектора коротких выбросов до 100 нс при коэффициентах развертки от 500 мкс/дел до 5 с/дел. | |
| Осциллограф обеспечивает режим автоматической установки размеров изображения по вертикали и горизонтали периодических сигналов размахом от 30 мВ до 30 В и частотой от 40 Гц до 100 МГц. | |
| Дополнительные возможности и режимы работы: | |
| хранение в памяти двух форм сигналов; | |
| память на канал- 25 кбайт | |
| число разрядов АЦП - 8 | |
| автоматическая установка размеров изображения сигнала | |
| интерфейс RS 232 | |
| хранение в памяти пяти установок органов управления; | |
| режим усреднения периодических сигналов (по 4, 16, 32, 64, 128 разверткам) при коэффициентах развертки от 250 нс/дел до 50 мс/дел режим накопления. | |
| Электропитание | |
| Напряжением | 110-242 В |
| Частотой | 47 до 63 Гц |
| Содержанием гармоник | до 5 %. |
| Потребляемая мощность не более | 35 В•А. |
| Напряжение индустриальных радиопомех, создаваемых осциллографом, не более: | |
| на частотах от 0,15 до 0,5 МГц | 66 дБ |
| на частотах от 0,5 до 30 МГц | 60 дБ |
| Общие характеристики | |
| Тип индикатора | Цветной ЖКИ 145 мм по диагонали |
| Размеры внутренней сетки, формируемой прибором, | 10х8дел |
| Условия эксплуатации | |
| Рабочая температура окружающей среды | от 5 до 40 °С |
| Относительная влажность воздуха | до 90% при температуре 25 °С; |
| Атмосферное давление | 84-106,7 (630-800) кПа (мм рт. ст.). |
| Габаритные размеры: | |
| Корпуса осциллографа | 350х160х190 мм |
| Упаковки | 435х250х310 мм. |
| Масса не более | 3,6 кг |
| Масса осциллографа в упаковке не более | 5 кг. |
