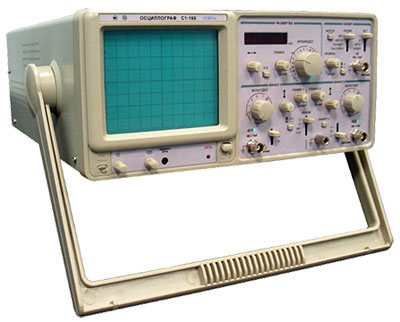

Осциллограф С1-165 (справочная информация о приборе)
Осциллограф двухканальный С1 165 предназначен для исследования формы электрических сигналов и измерения параметров сигналов в диапазоне напряжений от 3 мВ до 30 В (до 250 В с делителем 1:10) и длительностей от 20 нс до 0,2 с.
Осциллограф имеет встроенный частотомер, позволяющий измерять частоту входящих сигналов с регистрацией на шестизначном электронном табло.
Прибор может быть использован для контроля электрических параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике.
Производитель осциллографа С1-165 - АО "Электроаппарат", Россия, г. Брянск.
Технические характеристики
| Параметры | Значения |
|---|---|
| Число каналов | 2 |
| Полоса пропускания | (0 … 20) МГц |
| Вертикальное отклонение: | |
| Режимы работы | наблюдение сигналов по каналам 1 и 2; суммы сигналов каналов 1 и 2; каналов поочередно и прерывисто; инвертирование сигнала в канале 2; просмотр телевизионного сигнала. |
| Коэффициент отклонения | 1 мВ/дел … 5 В/дел (ступенчато соответственно ряду чисел 1, 2, 5) |
| с делителем 1:10 | 10 мВ/дел … 50 В/дел |
| основная погрешность | ±3% |
| плавная регулировка коэффициента отклонения | 2,5 раза |
| Допустимое суммарное значение постоянного и переменного напряжения при закрытом входе | 300 В |
| Допустимое суммарное значение постоянного и переменного напряжения при закрытом входе | 300 В |
| Входное активное сопротивление | 1 МОм |
| с делителем 1:10 | 10 МОм |
| Входная емкость | 25 пФ |
| с делителем 1:10 | 20 пФ |
| Коэффициент развязки между каналами: | |
| в диапазоне частот до 7 МГц | 10 000 |
| в диапазоне частот до 20 МГц | 5 000 |
| Горизонтальное отклонение: | |
| Коэффициент развертки | 0,2 мкс/дел … 200 мкс/дел (ступенчато соответственно ряду чисел 1, 2, 5) |
| увеличение коэффициента развертки от калиброванного значения | 2,5 раза (плавно) |
| основная погрешность | ±3% |
| погрешность при использовании растяжки | ±5% |
| Растяжка развертки | 10 раз |
| Режим работы развертки | автоколебательный, ждущий, ТВ-кадр,ТВ-строка, блокировка уровня запуска. |
| Синхронизация: | |
| Виды синхронизации | сигналом канала 1, сигналом канала 2, от сети, от внешнего источника. |
| Диапазон частот | 20 Гц … 20 МГц |
| Амплитуда внешней синхронизации | (0,2 … 10) В |
| Нестабильность синхронизации | 0,1 дел |
| Общие характеристики: | |
| Встроенный калибратор выдает импульсы прямоугольной формы (меандр): | |
| амплитуда | 2 В |
| погрешность | ±2% |
| частота | 1 кГц |
| погрешность | ±2% |
| Размер экрана ЭЛТ | 80×100 мм (8×10 делений) |
| Ширина линии луча | 0,8 мм |
| Электропитание: | |
| - от сети переменного тока | 220 В, 50 (60) Гц |
| потребляемая мощность | 55 В-А |
| Условия эксплуатации: | |
| - температура окружающей среды | (+5 … +40)oС |
| - относительная влажность при температуре +25oС | 85% |
| Время непрерывной работы в рабочих условиях | 8 ч |
| Габаритные размеры | 360 × 145 × 440 мм |
| Масса | 7,2 кг (в упаковке 8,8 кг) |
| Дополнительные функции: | |
| Частотомер: | |
| Диапазон частот | 20 Гц … 20 МГц |
| Пределы допускаемого значения погрешности: | |
| - в диапазоне частот от 20 Гц до 1 кГц | ±1,0 Гц |
| - в диапазоне частот от 1 кГц до 20 МГц | ±0,1% |
