Мировой лидер в производстве дымоуловителей и вытяжных установок - компания BOFA (Великобритания) прекратила поставку своей продукции в Россию в 2022 году. На отечественном рынке большим спросом пользовались небольшие вентиляционные устройства с фильтрацией - дымоуловители для пайки, лазера и работы с растворителями и химикатами. Эти установки служат для отвода и фильтрации воздуха от паяльника, лазерного станка, во время покрытия печатной платы лаком и в других ситуациях, когда воздух локально загрязнён опасными для человека веществами.
Дымоуловитель - компактная система из специальных воздуховодов, фильтра и мощной вытяжки. Её устанавливают прямо на рабочем месте или на небольшом удалении от него. На рисунке ниже изображён самый популярный настольный комплект для работы с паяльным оборудованием, паяльником или термофеном.
Первый воздуховод называется дымоприёмником, он служит для захвата всего загрязненного воздуха. Его необходимо подвести как можно ближе к источнику дыма, но так чтобы он не мешал работе. Затем воздух по гибкому воздуховоду попадает на сборку фильтров с блоке дымоуловителя. Эти фильтры должны задерживать микронные твёрдые частички и аэрозоли дыма и вредные газы, которые могу навредить человеку. Воздух необходимо отфильтровать с первого раза, поэтому фильтры должны быть сложными и качественными.
Это отличало БОФА от комнатных рециркуляционных фильтров, которые очищают воздух постепенно за несколько циклов циркуляции воздуха через простые фильтры не высокого класса фильтрации. Дымоуловитель уже давно стал достойной и даже более экономичной альтернативой системе центральной вытяжной вентиляции на больших производствах. А в небольших мастерских и на отдельных рабочих местах дымоуловителю вовсе нет легальной приемлемой альтернативы.

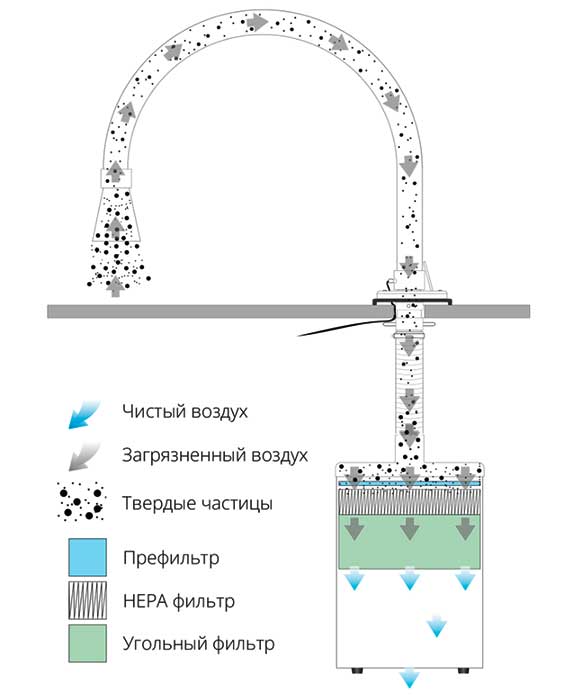

Устройство типового дымоуловителя для пайки
В дымоуловителе для пайки или лазерного станка должна быть фильтрация класса не ниже Н13 и большой угольный фильтр. Только так возможно максимально снизить риски для здоровья, связанные с загрязнением воздуха на рабочем месте. Такой метод защиты изолирует человека от вредного фактора при правильном применении. Так же необходимо отводить нужное минимальное количество воздуха от источника загрязнения, чтобы загрязнитель не успевал естественным образом прорваться к человеку. Поэтому вытяжные вентиляторы способны прокачать через свою сборку фильтров большое количество воздуха. Для работы с паяльником не менее 90 м3 /час.
Все эти требования отлично выполняли модели BOFA. И на российском рынке у них практически не было конкурентов в своих нишах и за свою цену. Но в 2022 году с уходом БОФА неизбежно появились новые производители.
ВАРП - достойный отечественный аналог
Продукция бренда ВАРП (WARP) в начале ограничивалась одними совместимыми фильтрами для дымоуловителей BOFA. ВАРП выпускали полностью аналогичные по размерам, устройству и ровно по той же технологии, что и оригинальные фильтры для моделей BOFA V200, V250, V300. А затем ассортимент фильтров расширился и на модели для лазеров AD ORACLE, AD 250, AD350, AD ACCESS. Начиная с 2022 года эти фильтры стали практически единственным выбором владельцев парка машин от БОФА. В настоящее время фильтры уже прошли проверку временем, работают они не хуже оригинальных, и при этом производятся в России.

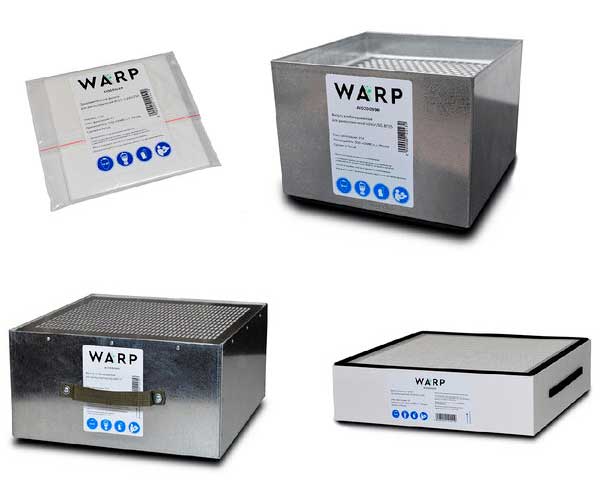

Совместимые фильтры ВАРП для дымоуловителей BOFA
Одновременно с выпуском фильтров сотрудники ВАРП начали подготовку к серийной сборке и дымоуловителей полностью. В 2023 году появились первые две модели ВП25 и ВП30. Это полные аналоги BOFA V250 и V300 как по техническим характеристикам, так и по внутреннему устройству. Модель имеет отличные характеристики по разрежению - 30 мБар и уровню шума - <54 дБ. Блоки ВАРП используют те же фильтры, что и BOFA, но теперь уже сделанные в России. Как утверждает производитель, ВП25 и ВП30 на 70% состоят из отечественных деталей и не содержат компонентов из недружественных стран.

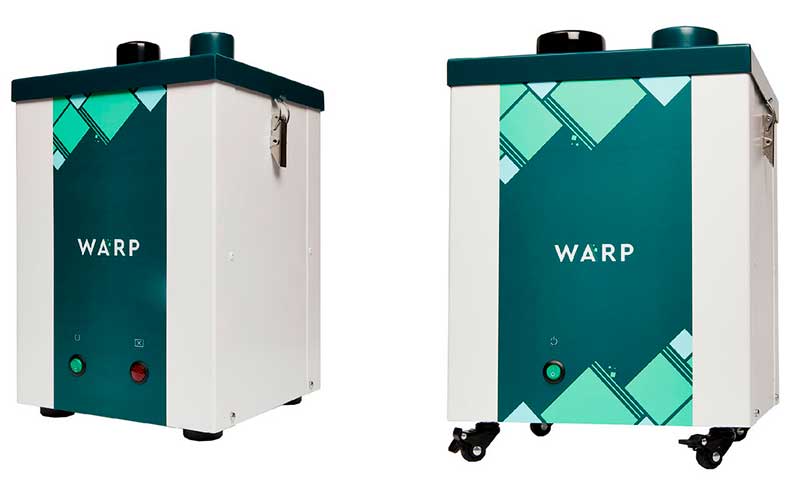

Дымоуловители ВАРП ВП25 и ВП30 для пайки.
К дымоуловителю ВП25 подключаются воздуховоды и дымоприёмники диаметром 50 мм. Такая сборка подойдёт для работы с паяльником, термофеном, точечным нанесением флюса, клея или локальной отмывки. Он выполняет ровно те же задачи, что и BOFA V250. А их фильтры взаимно совместимы. ВП30 - более производительная машина, ему подходят дымоприёмники и воздуховоды 75 мм. Гибкие воздуховоды, хомуты и струбцину уже так же делают в России. Пока используются дымоприёмники китайского производства, но у компании уже разработан отечественный дымоприёмник, дело стоит только за наладкой серийного изготовления.

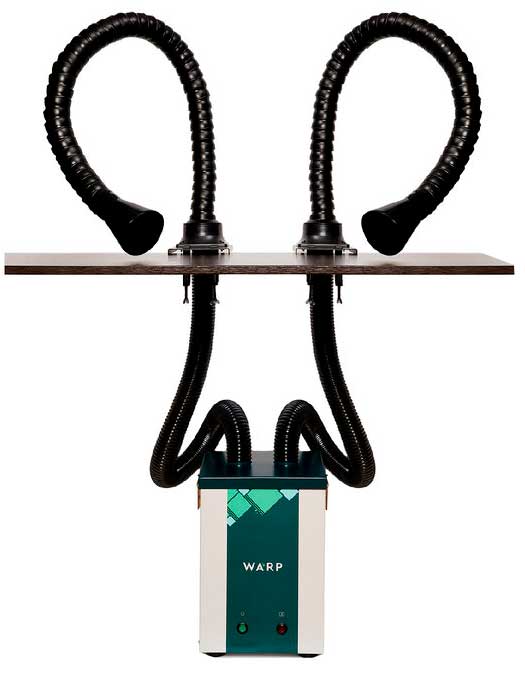

Подключение дымоуловителя ВАРП к дымоприёмникам
Pure-Air качественно и эффективно
Компактные дымоуловители для пайки от Pure-Air (Пьюр-Эир) из Китая отличаются от предыдущего производителя разве что более высоким качеством изготовления и полезными деталями. В них так же используется четырёхступенчатая очистка воздуха с угольным фильтром и эффективностью финишного фильтра Н13. Вытяжки обеспечивают производительность до 500 м3/час со статическим разрежением до 25 мБар и автоматической коррекцией скорости вращения. Даже в самых простых моделях Pure-Air есть датчик засорения фильтров и счётчик часов наработки.

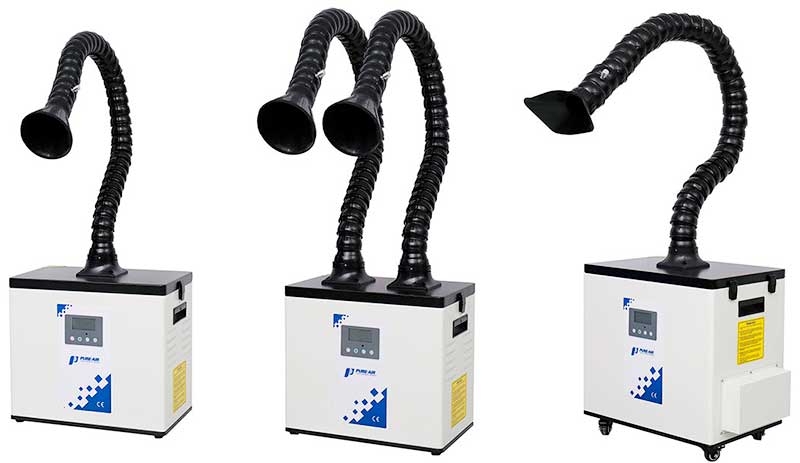

Дымоуловители для пайки и небольших лазерных станков Pure-Air PA-300TS-IQ, PA-300TD-IQ и PA-500TS-IQ.
В дымоприёмники встроили регуляторы потока воздуха в виде заслонки с металлической рукояткой. В стандартной комплектации доступны дымоприёмники диаметром 50 мм или 75 мм с установкой прямо на насосно-фильтрующий блок. Струбцина к столешнице и гибкий воздуховод - отдельные опции.

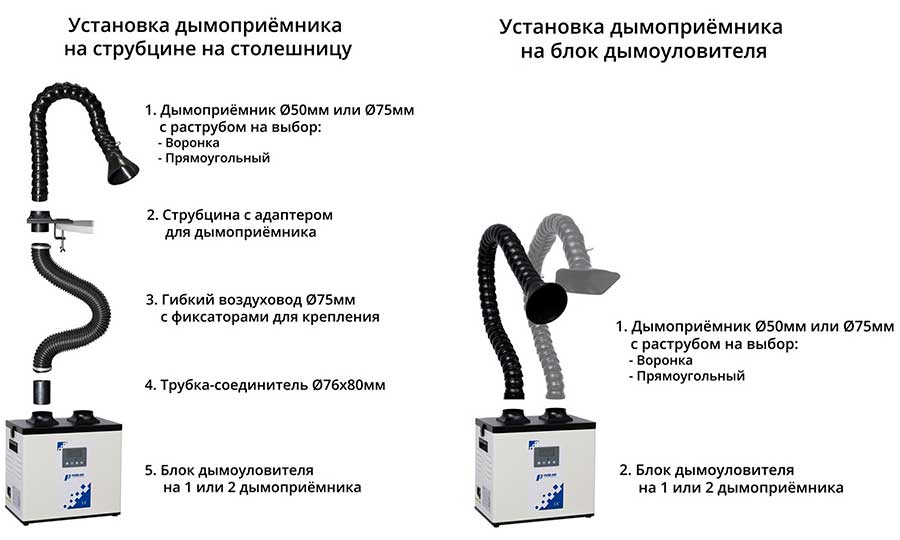

Подключение дымоприёмников Pure-Air
Настоящим открытием стали дымоуловители для лазеров. Инженеры Pure-Air хорошо знают своё дело и разбираются в фильтрации воздуха. Они сделали линейку универсальных дымоуловителей с большими ёмкими фильтрами серии FS-HP-IQ. Эти модели очень похожи на аналоги от английской BOFA, и в них уже встроена система "Старт-Стоп" с управлением от лазерного станка. Систему фильтров проработали тщательнее, теперь реже придётся менять предварительный фильтр F8, да и в целом обслуживание стало проще. Шумоизоляция моторного отсека толще, чем у БОФЫ.

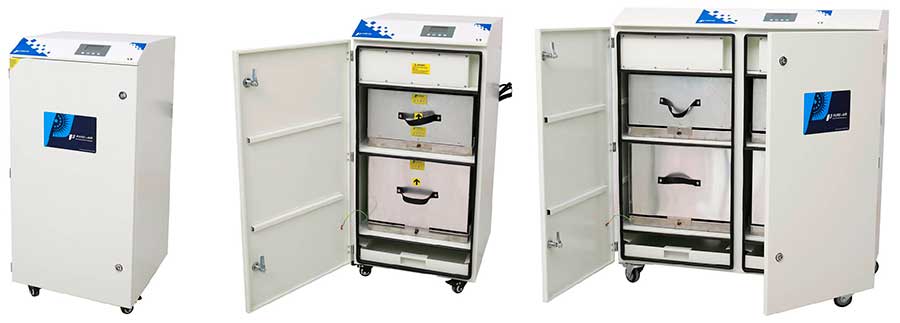

Младшая модель PA-300FS-HP-IQ на 300 м3/час и старшая PA-2000FS-HP-IQ на 2000 м3/час.
Но кроме этого Pure-Air предлагает дымоуловители для:
- Лазерных маркираторов, лазерной очистки и разметки с фильтром-мешком для большого количества пыли;
- Лазерной резки фанеры и картона с образованием липкого аэрозоля с многоразовыми фильтрами и объёмной взвесью специальной пудры в качестве предварительного фильтра;
- Станков лазерной резки, раскройки, сварки, наплавки металлов с многоразовыми фильтрами и системой пневматической самоочистки;
- Принтеров, плоттеров и сублимационной печати с фильтрами-губками для краски;
- Принтеров 3D-печати пластиками и лазерным спеканием металлов;
- Обработки металлов и сварки металлов как ручной, так и автоматизированной;
- Вытяжные кабины для работы с химикатами со встроенной фильтрацией и вытяжкой.

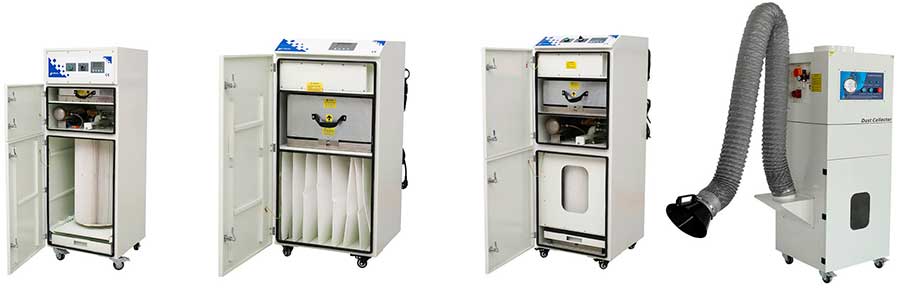

Дымоуловители Pure-Air для работы с липкой, крупной, металлической пылью и для ручной сварки или обработки металлов.
FumeClear дешево и хорошо
FumeClear (Фьюм Клеар) производит в Китае аспирационные установки для множества промышленных задач. Особенно стоит выделить линейку небольших дымоуловителей. Модели FC-150, FC-1001, FC-1002 отлично заменят привычные BOFA V200, V250, V300 для пайки.

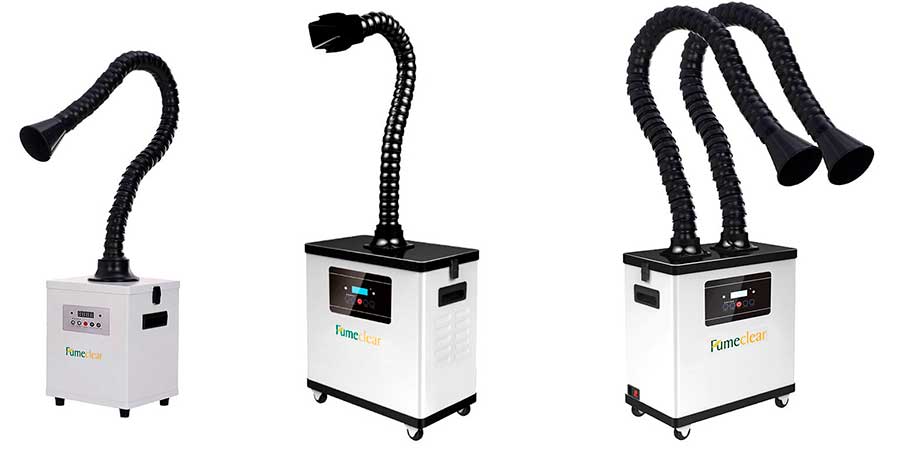

FumeClear для пайки. Слева на право: FC-150, FC-1001, FC-1002.
FumeClear используют похожую на BOFA систему фильтров, но ступеней очистки воздуха больше. Инженеры установили последовательно 4 фильтра класса F5, F8, угольный и H13. Причём первые два фильтра меняются отдельно, а их ёмкость больше, чем на английских дымоуловителях. В более современных моделях FC-3001 и FC-3002 установили двойной угольный фильтр для работы с клеями и растворителями.
Во всех моделях есть регулировка скорости вращения вентилятора. Максимальный воздушный поток составляет внушительные 330 м3/час. Это позволяет использовать один и тот же блок дымоуловителя с одним или двумя воздуховодами диаметром 50 мм или 75 мм. Но даже с двумя большими дымоприёмниками вентилятор не обязательно включать на максимальной скорости.
Дымоприёмники FumeClear гибкие, отлично держат форму (в отличии от 75 мм дымоприемника BOFA A1020042). Возможно изменить длину дымоприёмника так, как будет удобнее на рабочем месте во время установки. По умолчанию они вставляются в специальную воздушную розетку прямо на верхнюю крышку блока дымоуловителя. Но возможна установка на струбцину на кромку стола через дополнительный гибкий 75 мм воздуховод A1080020R. Это полезно, когда два дымоприёмника нужно разместить далеко друг от друга.

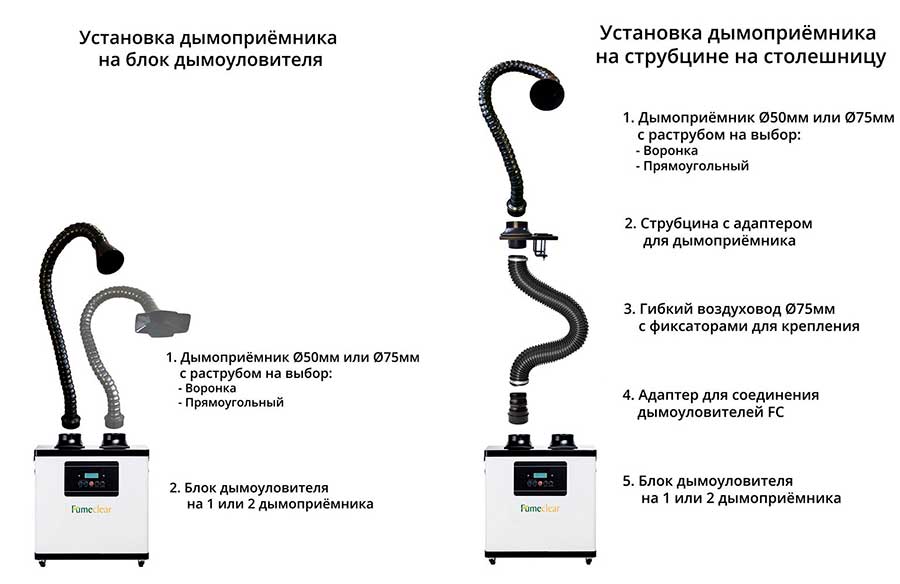

Подключение дымоприёмников FumeClear.
Упомянутые модели возможно использовать и с небольшими лазерными станками. Специально для лазера у FumeClear есть несколько дымоуловителей серии XL и FC c производительностью до 1000 м3/час. Они полностью заменяют похожие по размерам модели BOFA для лазерных станков. Фильтры в FumeClear дешевле и комбинируются под конкретную задачу. Возможно установить больше угольных фильтров против запахов, больше механических фильтров для пыли или искрогасящую сетку.

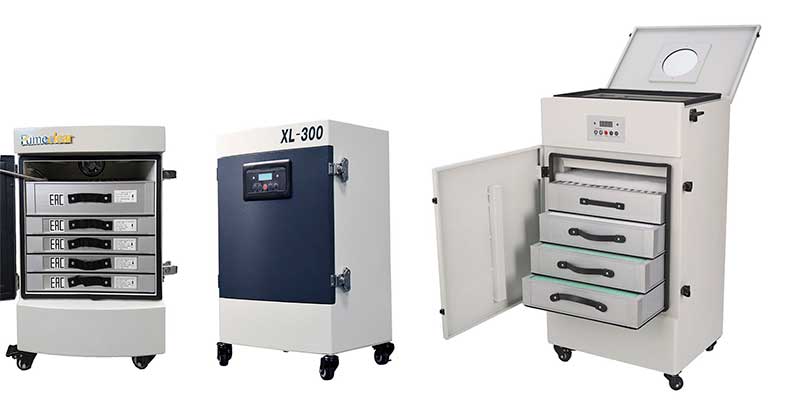

FumeClear XL-300, его фильтры и FC-600 для лазерных гравёров.
Что в итоге?
2022 год стал годом ухода BOFA из России. Но открыл для нас множество других производителей с ещё большим разнообразием устройств для очистки воздуха. Например, раньше было невозможно очистить воздух от металлической пыли от лазерного раскройщика, теперь это возможно благодаря китайскому Pure-Air. Китайские же FumeClear дешевле английских дымоуловителей, умеют больше, а очищают воздух не хуже. А отечественные дымоуловители ВАРП могут удовлетворить строгие требования крупных заводов электроники, которым раньше соответствовали только BOFA. Суммарно можно смело сказать, что ситуация с дымоуловителями изменилась к лучшему.
Информация по замене оборудования BOFA на аналогичное других производителей.
