DDS программируемый генератор функций 4085 (BK Precision, США)
Модель 4085 представляет собой микропроцессорный генератор функций лабораторного уровня с высокими рабочими характеристиками и широким диапазоном частот до 120 МГц. Технологии прямого цифрового синтеза (DDS) используются для создания стабильных, точных выходных сигналов для всех 27-и встроенных стандартных и сложных (произвольных) форм. Он генерирует синусоидальные (до 120 МГц) и прямоугольные (до 40 МГц) сигналы высокой чистоты и с низким уровнем искажений, а также выдает стабильные сверхслабые сигналы напряжением в диапазоне от 1 мВ до 10 мВ. Этот прибор снабжен также встроенным универсальным частотомером 100 МГц с функцией измерения и суммирования частот. Эксплуатационная гибкость и функциональные возможности этого прибора делают его идеальным инструментом для проведения целого ряда многоцелевых тестов и стендовых испытаний, или для применения в образовательных или учебных целях.
Универсальные функции модуляции и синхронизации В этом генераторе предусмотрены функции расширенной модуляции, включая AM, ЧМ, ЧКМ, ФМ, импульсную модуляцию и линейное/логарифмическое свипирование. Поддерживаются внешний и внутренний источники модуляции, а также внутренний и внешний источники синхронизации и синхронизация по строб-импульсу. Параметры модуляции задаются точно, и настраиваются в широком диапазоне. Например, можно запрограммировать подсчет пачек импульсов до 10000 «вспышек» с шагом 1 пачка, а фаза «вспышки» регулируется с шагом 0,1°.
Удобный пользовательский интерфейс и управление Регулировать параметры можно ручкой или с цифровой клавишной панели. Введите значения амплитуды напрямую в следующих единицах: В пик-пик; мВ пик-пик; В, среднеквадратичное значение; мВ, среднеквадратичное значение; или дБм. После чего выведите на дисплей точное напряжение, введя фактически используемую конфигурацию выхода (50 Ом или разомкнутая цепь). Можно ввести значения частоты в единицах частоты или секундах, используя такие единицы, как с, мс, Гц, кГц или МГц. Для режимов модуляции и других сложных функций используются подменю. Генераторы являются приборами, полностью программируемыми через стандартный интерфейс RS232 с использованием команд SCPI. В приборе предусмотрено также 10 ЗУ для хранения и вызова его настроек. Кроме того, при отключении питания текущее состояние сохраняется, и его можно восстановить при повторном включении.

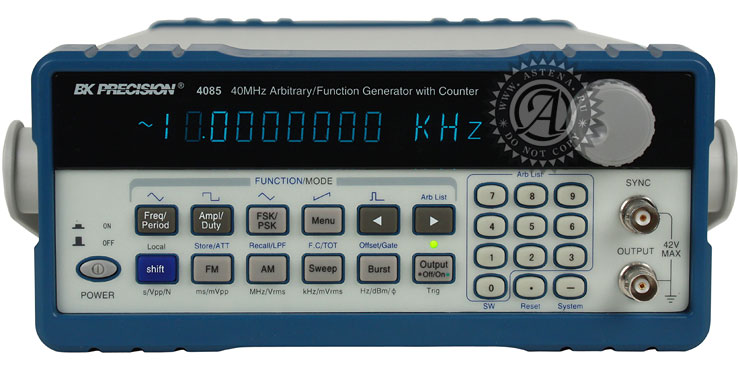

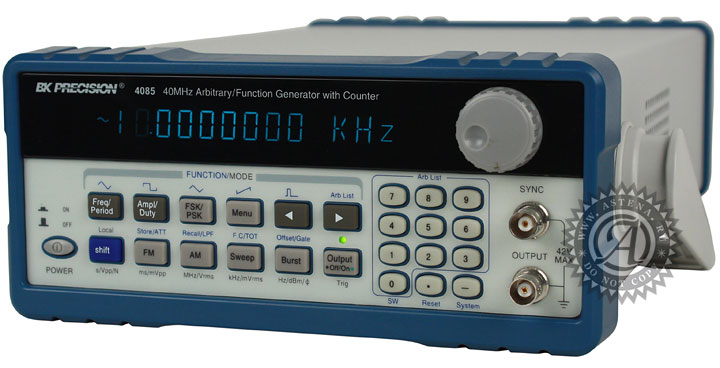

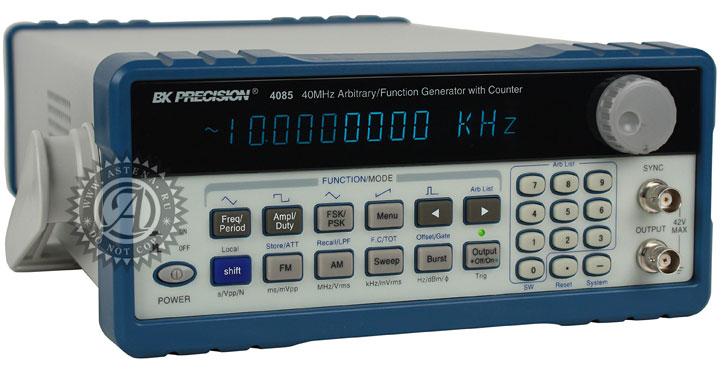

Генератор 4085 BK Precision
Технические характеристики
| Параметры | Значения |
|---|---|
| Частотные характеристики | |
| Синусоида | 1 мкГц ~ 40 МГц |
| Меандр | 1 мкГц ~ 40 МГц |
| Все остальные формы | 1 мкГц ~ 100 кГц |
| Стабильность частоты | ± 1 x 10-6 (22°С ± 5°С) |
| Разрешение | 1 мкГц |
| Погрешность | ≤ ± 5 x 10-6 (22°С ± 5°С) |
| Единицы ввода данных | с, мс, Гц, кГц, МГц |
| Характеристики форм сигнала | |
| Основные формы (синус, меандр) | |
| Разрешение по амплитуде | 12 бит |
| Частота выборки | 200 МВыб/с |
| Синус | |
| Гармоническое искажение синусоиды | ≤ - 50 дБн (частота ≤ 5 МГц) ≤ - 45 дБн (частота ≤ 10 МГц) ≤ - 40 дБн (частота ≤ 20 МГц) ≤ - 35 дБн (частота ≤ 40 МГц) ≤ - 30 дБн (частота > 40 МГц) |
| Полный коэфф. гармоник* | 0,1% (20 Гц ~ 100 кГц) |
| Меандр | |
| Время нарастания/спада | ≤ 15 нс |
| * = Примечание: Условия тестирования для гармонических искажений, искажений синусоиды и времени нарастания/спада. Амплитуда сигнала на выходе: 2 В пик-пик, Температура окружающей среды: 25°С ± 5°С | |
| Другие встроенные формы сигнала: | |
| 27 встроенных стандартных и сложных форм сигнала | Синус, меандр, треугольник, шум, пилообразный (вверх); пилообразный (вниз); импульс, импульс (+); импульс (-); DC (+); DC (-); лестничный, кардиограмма, sin(x)/x, экспонента, логарифм, кодированный импульс, тангенс, двухполупериодный выпрямленный, однополупериодный выпрямленный, поперечный разрез синусоиды, квадр. корень, вертикальный разрез синусоиды, фазовая модуляция синусоиды, полукруглый, землетрясение, комбинированный. |
| Длина сигнала | 4096 точек |
| Разрешение по амплитуде | 10 бит |
| Импульс | |
| Скважность | 0,1% ~ 99,9% (ниже 10 кГц) 1% ~ 99,9% (10 кГц ~ 100 кГц) |
| Время нарастания/спада | ≤ 100 нс (скважность 20%) |
| Хар-ки сигнала DC | |
| Диапазон DC | ≤ 10 мВ - 10 В (высокий импеданс) |
| Погрешность DC | ≤ ± 5% уставки + 10 мВ (высокий импеданс) |
| Произвольный | |
| Энергонезависимое ЗУ | 8 форм сигнала |
| Длина сигнала | 8 ~ 16 000 точек |
| Разрешение по амплитуде | 10 бит |
| Диапазон часто | 1 мкГц ~ 100 кГц |
| Частота выборки | 200 МВыб/с |
| Амплитудные характеристики | |
| Амплитудный диапазон (разомкнутая цепь) | Част. ≤ 40МГц: 2мВ ~ 20Впик-пик, мВ ~ 10Впик-пик (50 Ом) Част. > 40МГц: 2мВ ~ 4Впик-пик, 1мВ ~ 2Впик-пик (50 Ом) |
| Разрешение | 2 мкВ пик-пик ( разомкнутая цепь); 1 мкВ пик-пик (50 Ом) |
| Погрешность | ± 1% + 0,2 мВ (синусоида по отношению к 1 кГц) |
| Стабильность | ± 0,5%/3 часа |
| Сглаженность | |
| для ампл. ≤ 2 В пик-пик | ± 3% (частота ≤ 5 МГц); ± 10 % (5 МГц < частота < 40 МГц) |
| для ампл. > 2 В пик-пик | ± 5% (частота ≤ 5 МГц); ± 10 % (5 МГц < частота < 20 МГц) ± 20% (частота > 20 МГц) ± 1 дБм (частота > 40 МГц) |
| Выходной импеданс | 50 Ом |
| Единицы вых. сигнала | В пик-пик, мВ пик-пик, В rms*, мВ rms, дБм |
| Характеристики смещения DC | |
| Диапазон смещения (разомкнутая цепь) | Част. ≤ 40МГц; ± 10Впик ac + dc (смещ. ≤ ампл. 2 x пик-пик) Част. > 40МГц; ± 2Впик ac + dc (смещ. ≤ ампл. 2 x пик-пик) |
| Разреш. по смещению | 2mВ (разомкнутая цепь); 1 mВ (50 Ом) |
| 2mВ (разомкнутая цепь); 1 mВ (50 Ом) | ± 5% от уставки + 10 мВ (ампл. ≤ 2Впик-пик в разомк. цепь) ± 5% от уставки + 20 мВ (ампл. > 2Впик-пик в разомк. цепь) |
| Модуляция | |
| Характеристики АМ | |
| Сигнал несущей | Синус или меандр |
| Источник модуляции | Внутренний или внешний |
| Сигнал внутр. модуляции | Синус, меандр, треугольник, пила вверх/вниз |
| Частота модул. сигнала | 100mГц ~ 20 кГц |
| Искажение | ≤ 2% |
| Глубина модуляции | 1% ~ 120%, 1% ~ 80% (частота) > 40 МГц, Амплитуда > 2 В пик-пик в разомкнутую цепь |
| Погрешность модуляции | ± 5% + 0.2% (100 мкГц < частота ≤ 10 кГц) ± 10% + 2% (10 кГц < частота ≤ 20 кГц)) |
| Макс. амплитуда внеш. входного сигнала | 3 В пик-пик (- 1,5 В ~ + 1,5 В) |
| Характеристики ЧМ | |
| Сигнал несущей | Синус или меандр |
| Источник модуляции | Синус, меандр, треугольник, пила вверх/вниз |
| Частота модулир. сигнала | 100 мкГц ~ 20 кГц |
| Девиация | Макс. 5% частоты несущей для внутренней ЧМ Макс. 100 кГц (частота несущей ³ 5 МГц) для внеш. ЧМ с напряжением вход. сигнала 3 В пик-пик (- 1,5 В ~ + 1,5 В) |
| Характеристики ЧКМ | |
| Сигнал несущей | Синус или меандр |
| Модель управления | Внешний или внутренний запуск (внешний: ТТЛ уровень, низкий уровень F1, высокий уровень F2) |
| Глубина ЧКМ | 0,1 мс ~ 800 сек |
| Характеристики ФМ | |
| Сигнал несущей | Синус или меандр |
| ФМ | Фаза 1 (Ф1) и Фаза 2 (Ф2); диапазон: 0,0 ~ 360,00 |
| Разрешение | 0,1° |
| Глубина ФМ | 0,1 мс ~ 800 сек |
| Модель управления | Внешний или внутренний запуск (внешний: ТТЛ уровень, низкий уровень F1, высокий уровень F2) |
| Характеристики пакетного режима | |
| Форма сигнала | Синус или меандр |
| Подсчет «вспышек» | 1 ~ 10 000 циклов |
| Время между «вспышками» | 0,1 мс ~ 800 сек |
| Режим управления | Внутренний, одиночные пакеты импульсов или внешний по строб-импульсу |
| Характеристики свипирования по частоте | |
| Форма сигнала | Синус или меандр |
| Время свипирования | 0,1 мс ~ 800 сек (лин.); 100 мс ~ 800 сек (логарифм.) |
| Режим свипирования | Линейный или логарифмический |
| Частота запуска/останова | Аналогично Синусу и Меандру |
| Частота внешнего сигнала синхронизации | DC ~ 1 кГц (лин.) DC ~ 10 Гц (логарифм.) |
| Режим управления | Внутренняя или внешняя синхронизация |
| Вводы/Выводы | |
| Основной выход | |
| Импеданс | 50 Ом |
| Защита | Защита от коротких замыканий и перегрузок |
| Выход MOD OUT | |
| Частота | 100 Гц ~ 20 кГц |
| Форма сигнала | Синус, меандр, треугольник, пила вверх/вниз |
| Амплитуда | 5 В пик-пик ± 5% |
| Выходной импеданс | 600 Ом |
| Внутренняя модуляция | 3 В пик-пик = модуляция 100% |
| Внешний вход: Trig/FSK/Burst (Синх./ЧКМ/Пакет) | ТТЛ уровень |
| Универсальный частотомер, ключевые характеристики | |
| Диапазон частот | 1 Гц ~ 100 МГц |
| Режим суммирования | Максимум, 50 МГц |
| Общие характеристики | |
| Электропитание | 198 ~ 242 В или 99 ~ 121 В, частота: 47 ~ 63 Гц |
| Потребляемая мощность | < 35 вольт-ампер |
| Запоминающее устройство | |
| Параметры памяти | Частота, амплитуда, форма сигнала, значения смещения DC, параметры модуляции |
| Емкость памяти | Запомненное состояние с перестраиваемой конфигурацией на 10 пользователей |
| азмеры (Ш x В x Г) | 255 x 100 x 370 мм |
| Масса | 3 кг |
| Дистанционный интерфейс | RS232 |
| Нормы безопасности | В соответствии с требованиями EN61010 |
| ЭМС | По EN55022, EN55024, EN61326, EN601000 |
| Принадлежности | |
| Принадлежности, входящие в комплект поставки: | Кабель с разъемом BNC и зажимом типа «крокодил», кабель с двумя разъемами BNC, кабель связи RS232, сетевой шнур, акт об испытании, запасной предохранитель. |
