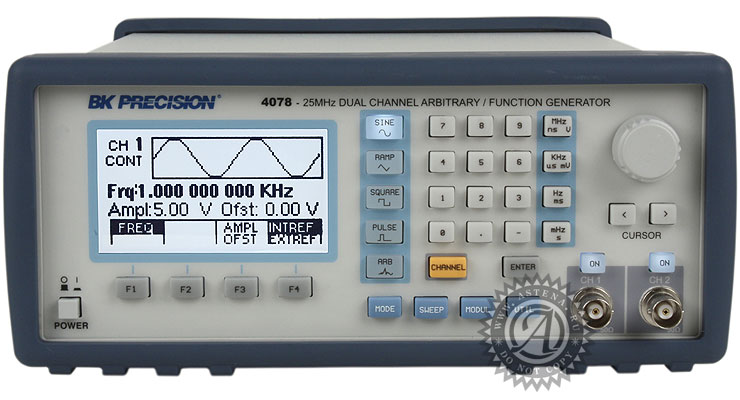

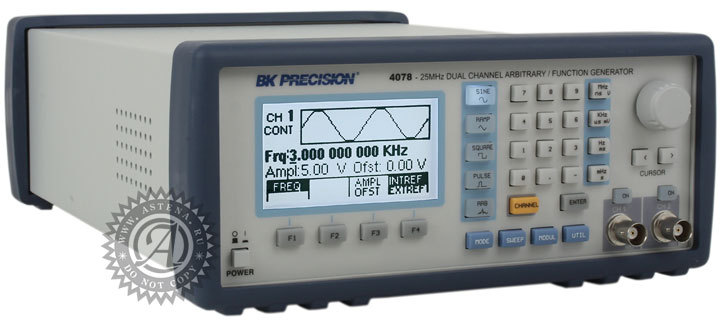

Генератор сигналов произвольной формы 4078 BK Precision
Генератор 4078 представляет собой универсальный высокоэффективный генератор сигналов произвольной формы с наибольшей в своем классе емкостью произвольной памяти. Генератор объединяет в себе способность точно и достоверно генерировать любые возможные сигналы произвольной формы и архитектуру DDS (прямой цифровой синтез) и при этом использовать обычные функции традиционного генератора. Сигналы произвольной формы обладают 14-битным разрешением, частотой выборки 100 Мвыб/сек и длиной записи 400 000 точек. Сигналы могут выдаваться в режиме непрерывной генерации, по строб-импульсу, в пакетном режиме, а также по условию запуска. Управление осуществляется непосредственно с удобной для пользователя передней панели. Генератором 4078 можно управлять дистанционно с помощью SCPI-команд (стандартные команды для программируемых приборов) через интерфейс RS232. Расширенные функциональные возможности, такие как внешняя или внутренняя модуляция AM, FM или FSK, наряду с универсальными возможностями развертки и генерированием импульсов с регулируемыми фронтами, делают генератор пригодным для использования в самых разных сферах, включая проектирование электронной аппаратуры, функциональное тестирование, моделирование работы датчиков или генерирование модулированных сигналов I/Q.
Общие характеристики генератора 4078 BK Precision
Генератор сигналов произвольной формы, 14-бит, 100 Мвыб/сек, 400 тыс. точек;Синусоидальные сигналы 25 МГц/Сигналы прямоугольной формы (меандры) 25 МГц;
Типы сигнала: заданный импульс, пилообразный, треугольник, шумовой, Sin(x)/x, экспонента и гауссов сигнал;
Модуляция AM, FM и FSK;
Разрешение по амплитуде от 10 мВ до 10 В;
Большой графический ЖК-дисплей обеспечивает детальное отображение выходных сигналов;
Полностью программируемые маркеры;
Полностью защищенный выход;
Калибровка без открытия корпуса;
В комплект поставки включено ПО для корректирования сигналов произвольной формы;
Набор SCPI-команд;
Имеются модификации с GPIB (КОП); поставляемые под заказ;
Оба канала полностью функциональны. Все параметры сигнала, такие как частота, амплитуда и смещение, могут задаваться по отдельности;
Опции для генератора 4078
Модель 4078 с интерфейсом GPIB: Номер модели для заказа 4078GPIB.Стандартный комплект поставки генератора 4078
Компакт-диск, содержащий руководство пользователя с ПО Wave-X;Кабель последовательного интерфейса, не требующий применения модема;
Сетевой шнур. Гарантия на генератор 4078 - 3 года.
Генератор сигналов произвольной формы 4078 BK Precision
Производитель генератора BK Precision 4078 - компания BK Precision (США)
Технические характеристики
| Параметры | Значения |
|---|---|
| Каналы | 2 канала |
| Частотные параметры сигнала | |
| Синусоидальный сигнал | от 1 мкГц (мкГц) до 25 МГц |
| Меандр | от 1 мкГц до 25 МГц |
| Треугольный, пилообразный сигнал | от 1 мкГц до 5 МГц |
| Импульсный сигнал | от 1 мГц до 10 МГц |
| Погрешность | 0,002% (20 ppm) |
| Разрешение | 12 знаков или 1 mГц |
| Произвольная форма сигнала | |
| Предусмотренные формы сигнала | Синусоидальный, треугольный, прямоугольный (меандр); шумовой, пилообразный (нарастание/спад); sin(X)/X, с экспоненциальным фронтом и срезом, гауссов сигнал |
| Длина записи сигнала | от 2 до 400 000 точек |
| Разрешение по вертикали | 14 бит (16 384 уровня) |
| Уровень шума | Добавить от 1% до 100% к выходному сигналу |
| Частота дискретизации | 100 Мвыб/сек, частота выполнения точек регулируется в диапазоне 10 нс - 50 сек |
| Частота |
Погрешность: 0,02% (20 ppm) Разрешение: 4 знака |
| Характеристики выходного сигнала | |
| Диапазон амплитуд | от 10 мВ до 10 В пик-пик на нагрузке 50 Ом |
| Разрешение по амплитуде | 3 знака (1000 импульсов счета) |
| Погрешность (по отношению к уровню на 1 кГц) | ± 1% ± 1 мВ |
| Амплитудная неравномерность (по отношению к уровню на 1 кГц) | ± 0,2 дБ на частоте до 1 МГц ± 1 дБ на частоте до 25 МГц |
| Диапазон смещения | ± 5 В на нагрузке 50 Ом, в зависимости от уставки амплитуды |
| Разрешение смещения | 10 мВ с разрешением 3 знака |
| Погрешность смещения | ± 1 % ± 10 мВ на нагрузке 50 Ом |
| Выходной импеданс | Обычно 50 Ом |
| Защита выхода | Выход прибора защищен от коротких замыканий и номинального аварийного напряжения, подаваемого на основной выходной разъем |
| Параметры сигнала | |
| Нелинейные гармонические искажения (синус) | DC-20 кГц, -65 дБ ниже несущей от 20 кГц до100 кГц, 60 дБ ниже несущей от 100 кГц до 5 МГц, -45 дБ ниже несущей от 5 МГц до 25 МГц, -30 дБ ниже несущей |
| Паразитный сигнал (синус) | DC-1 МГц < -60 дБ ниже несущей |
| Время нарастания/спада (меандр, импульсный сигналы) | < 12 нс (от 10% до 90%) при полной амплитуде на нагрузке 50 Ом |
| Регулируемая скважность | от 20% до 80% на частоте < 5 МГц (меандр) от 40% до 60% на частоте < 10 МГц (меандр) 50% на частоте > 10 МГц (меандр) |
| Регулируемая симметрия | от 10% до 90% на частоте < 5 МГц (треугольный сигнал) |
| Симметрия при 50% | < 1% + 5 нс |
| Линейность (треугольный сигнал, пилообразный сигнал) | < 0,1% пиковой мощности (от 1 мкГц до 250 кГц) |
| Длительность импульса (период 10 mс – 0,1 mс) | 20 нс < (период - 20 нс) разрешение 10 нс |
| Регулируемая длительность фронта (период 100 mс – 0,16 mс) | 100 нс < Длительность импульса/0,625 (скважность 50%) разрешение 10 нс |
| Рабочие режимы | |
| Непрерывный | Выдача сигналов с запрограммированными параметрами происходит непрерывно |
| По условию запуска | Выдача сигналов происходит по запуску от внутреннего или внешнего источника, после чего генерируется один цикл сигнала по заранее запрограммированным параметрам. Частота– до 10 МГц для сигналов произвольной формы; и 5 МГц – в режиме DDS |
| По строб-импульсу | Аналогичный режиму по условию запуска, за исключением того, что сигнал генерируется на время действия стробирующего импульса. Последний начатый цикл завершен. |
| Пакетный | от 2 до 999 999 циклов |
| Фазовый | от -369,0 до 360 градусов с разрешением 0,1 градус |
| Источник запуска | Источник запуска может быть внешним, внутренним или ручным. Диапазон частот при запуске от внутреннего источника – от 0,1 Гц до 1 МГц (1mс – 10 сек) |
| Параметры модуляции | |
| Амплитудная модуляция | |
| Внутренний источник сигнала | от 0,1% до 20 кГц, синус, меандр или треугольник, переменная модуляция от 0% до 100% |
| Внешний источник сигнала | 5 В пик-пик при коэффициенте модуляции 100%, входной импеданс 10 кОм |
| Частотная модуляция | |
| Внутренний источник сигнала | Синусоидальная волна 0,1 Гц - 20 кГц, меандр или треугольник |
| Внешний источник сигнала | 5 В пик-пик при девиации 100%, входной импеданс 10 кОм |
| Свипирование (развертка частоты) | |
| Форма развертки | Линейная и логарифмическая, вверх или вниз |
| Время развертки | от 20 мс до 500 сек |
| Запуск | от внутреннего источника, от внешнего источника, непрерывный или по строб-импульсу |
| Входы/выходы | |
| Trigger IN | TTL-совместимый Максимальная частота 10 МГц Максимальная длительность импульса 50 нс |
| Sync OUT | Импульс ТТЛ при запрограммированной частоте, импеданс источника 50 Ом |
| Modulation IN | 5 В пик-пик при коэффициенте модуляции 100% Входной импеданс 10 кОм от DC до > мин. полосы пропускания 50 кГц |
| Marker OUT | Положительный ТТЛ импульс, программируемый пользователем в сигнал произвольной формы. Импеданс источника 50 Ом. |
| Reference IN-OUT | 10 МГц, TTL-совместимый, вход или выход, для внешней синхронизации, выходной импеданс 50 Ом, а входной – 1 кОм |
| Запуск от внешнего источника | |
| Повторение | от 1 mс до 100 сек |
| Разрешение | 4 знака |
| Погрешность | ± 0,02% |
| Общие характеристики | |
| ЗУ | 50 полноформатных настроек при выключенном питании |
| Память форм сигнала | 400 000 точек во флэш-памяти |
| Размеры | 213 x 88 x 300мм (ширина x высота x глубина) |
| Масса | Приблизительно 3 кг |
| Источник питания | 100 В переменного тока – 240 В переменного тока ± 10%, макс. 50 ВА |
| Температура | Рабочая: от 0°С до +50°С В нерабочем состоянии: от -20°С до +70°С |
| Влажность | Относительная влажность 95% при температуре от 0°С до +30°С |
| ЭМС | В соответствии с требованиями директивы EN55011 к радиоактивному и кондуктивному излучению |
| Восприимчивость к электрическим разрядам | В соответствии с требованиями директивы EN55082 |
| Требования безопасности | В соответствии с требованиями директивы EN61010, утвержденной ЕС |
