Генератор функций/развертки 4040A (BK Precision, США)
Особенности генератора 4040A
- Диапазон частот 0,2 Гц – 20 МГц
- Амплитудная и частотная модуляция
- Пакетный режим
- Внешний частотомер 30 МГц
- 5-разрядный светодиодный дисплей

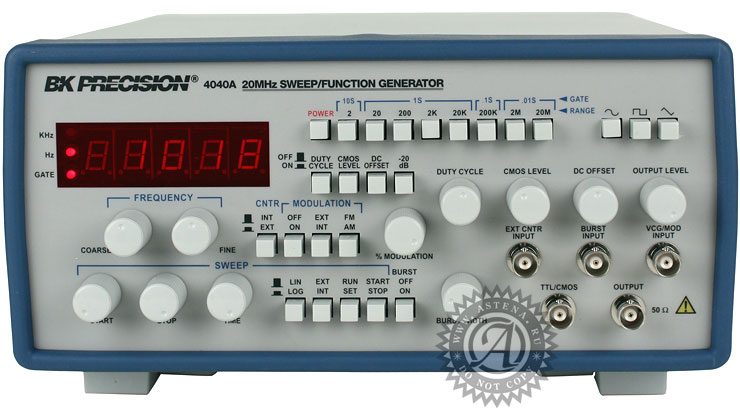

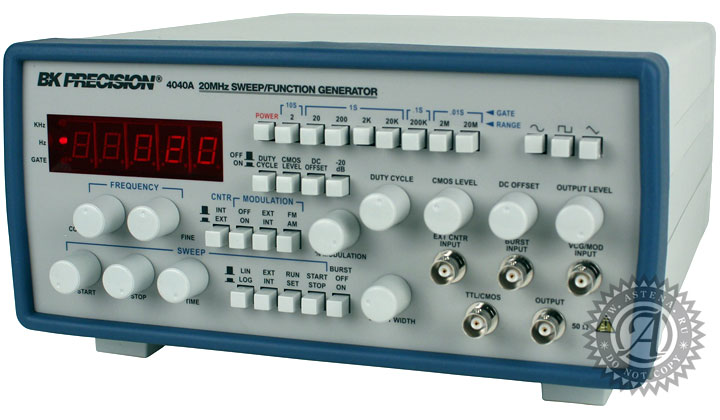

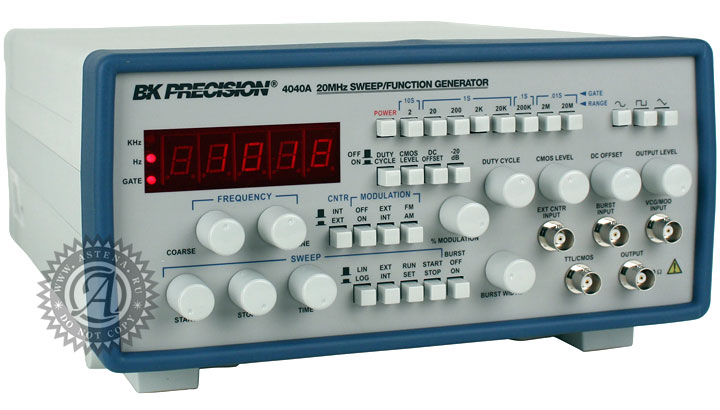

Генератор 4040A BK Precision
Производитель генератора 4040A - компания BK Precision (США)
Технические характеристики
| Параметры | Значения |
|---|---|
| Частотные характеристики | |
| Формы сигнала | Синусоидальный, прямоугольный, треугольный, импульсный (±) и пилообразный |
| Диапазон | 0,2 Гц - 20 МГц в 8 диапазонах |
| Разрешение | 5 разрядов |
| Диапазон настройки | 10:1 |
| Точная настройка | ± 5% уставки грубой настройки |
| Регулируемая скважность | 15:85:15, плавная регулировка |
| Режимы работы | Нормальный, свипирование, VCG, AM модуляция, FM модуляция, пакетный |
| Характеристики выходного сигнала | |
| Импеданс | 50 Ом ± 10% |
| Уровень | 20 В пик-пик (в разомкнутую цепь); 10 В пик-пик на нагрузке 50 Ом |
| Амплитуда | Регулируемая; обычно, в диапазоне 20 дБ |
| Затухание | - 20 дБ ± 1 дБ |
| Смещение DC | Уставка: обычно, ± 0,1 В; Регулируемое: ± 10 В (в разомкнутую цепь) ± 5 на нагрузке 50 Ом |
| Синусоидальный сигнал | |
| Искажение | Обычно, ≤ 3% при частоте 1 кГц |
| Сглаженность | ± 5% ± (0,45 дБ) 0,1 Гц - 8 МГц; ± 20% ± (2,0 дБ) 8 МГц - 20 МГц (10 МГц для модели 4017А) @ 3 В пик-пик |
| Прямоугольный сигнал | |
| Симметрия | 0,2 Гц - 100 кГц < 2% |
| Время нарастания | ≤ 30 нс |
| Треугольный сигнал | Линейность: ³ 98% до 100 кГц |
| ТТЛ-выход | |
| Уровень | 0,8 В - 2,4 В |
| Время нарастания | ≤ 20 нс |
| Скважность | Обычно, 50% |
| КМОП-выход | |
| Макс. частота | 2 МГц |
| Уровень | 4 В – 14 В ± 0,5 пик-пик, плавная регулировка |
| Время нарастания | ≤ 120 нс |
| VCG (генератор, управляемый напряжением) | |
| Входное напряжение | 0-10 В ± 1 В вызывает изменение частоты 100:1 |
| Импеданс | 10 кОм ± 5% |
| Свипирование | |
| Режим | Линейный/логарифмический |
| Глубина | 100:1, плавная регулировка |
| Время | 20 мс - 2 с, плавная регулировка |
| Частоты запуска/останова | Регулируемая |
| Частотомер | |
| Погрешность | Точность временной базы ± 1 импульс |
| Точность временной базы | ± 10 ppm (23°С ± 5°С) |
| Дисплей | 5-разрядный, светодиодный |
| Режим | ВНУТР. или ВНЕШ. |
| Внешний вход | |
| Частота | 5 Гц - 30 МГц |
| Разрешение | 0,1; 1; 10; 100; 1 кГц |
| Чувствительность | 25 мВ, среднеквадратичное значение |
| Источник электропитания | 120/230 В переменного тока ± 10%, 50/60 Гц, переключаемая внутренняя перемычка |
| Размеры | 140 x 298 x 264 мм |
| Масса | 2 кг |
| Принадлежности | |
| Входит в объем поставки: | Выходной кабель с разъемом типа BNC для зажимов типа «крокодил», руководство по эксплуатации, сумка для переноски (не включена в комплект поставки) LC-40. |
