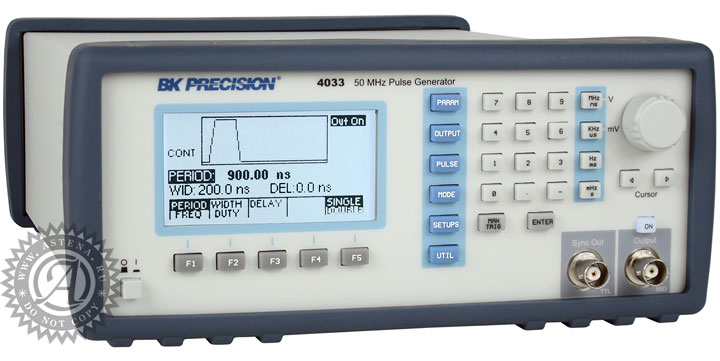

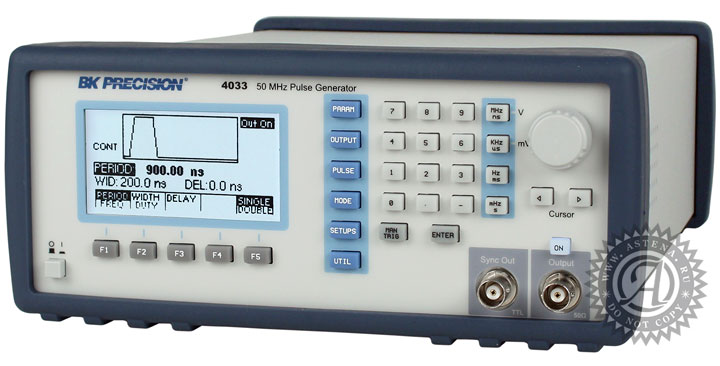

Генератор импульсов 4033 (BK Precision, США)
Генератор 4033 представляет собой высококачественный программируемый генератор импульсов, который используется для проверки различных цифровых систем и цепей, основанных на технологиях TTL, CMOS, или ECL (ТТЛ, КМОП и ЭСЛ, соответственно). Генератор 4033 способен генерировать высокоточные импульсы с разрешением до 6 знаков и частотой повторения до 50 МГц. Ширина импульсов может изменяться в пределах от 10 нс до 10 сек с задержкой от 0 нс до 10 сек. Выходной уровень регулируется в пределах от -10 В до +10 В, с амплитудой (размахом) от 0.1 В до 10 В при нагрузке 50 Ом. Все параметры, режимы и функции программируются с передней панели, или с помощью команд удаленного управления. Помимо этого, данный импульсный генератор может формировать дополнительные выделенные импульсы, а также двойные импульсы в непрерывном, триггерном (формирование синхроимпульсов), ждущем и пакетном режимах.
Особенности и преимущества генератора BK 4033
Частота повторения от 0.1 Гц до 50 МГц
Различные режимы формирования синхроимпульсов: непрерывный, триггерный (внутренний, внешний, ручной запуск), пакетный (по схеме совпадения), а так же внешний по ширине импульса
Ширина импульсов программируется от 10 нс до 10 сек
Время установления (нарастания и спада) варьируется в пределах от 6 нс до 100 мс
Программируемая задержка, и возможность формирования двойных импульсов
Предварительно заданный уровень амплитуды для сигналов ТТЛ, КМОП и ЭСЛ
Запись до 99 различных тестовых предустановок с автоматическим запуском последней используемой установки
Выходной сигнал с размахом 10 В при нагрузке 50 Ом
Внутренняя калибровка
Возможность программирования посредством интерфейсов GPIB и RS-232
Совместимость со стандартом SCPI
Три года гарантии.
Области применения 4033
Автоматическое испытательное оборудование (АИО);
Тестирование авиационного и радиолокационного оборудования;
Проверка импульсных источников питания;
Определение параметров активных компонентов.
Запуск по внешней ширине импульса
В режиме запуска по ширине внешнего импульса, период импульса и ширина определяются внешним прикладываемым сигналом. Затем генератор использует переходные параметры и значение уровня для формирования конечного импульса. В качестве примера, разработчики источников питания могли бы использовать эти характеристики при задании ширины и периода выходного сигнала для управления источниками питания (питание FET транзисторов), которые синхронизированы со схемами управления.
Различные переходные характеристики
Дополнительную гибкость и функциональность модели 4033 обеспечивает возможность программирования времени нарастания и времени спада импульсов, которые могут изменяться в пределах от 6 нс до 100 мс. Различные формы импульсов могут использоваться в некоторых приложениях, где важно анализировать такие параметры, как линейность, время переключения, время отражения и пр. Программируемые времена нарастания и спада могут быть полезны при измерении скорости нарастания выходного напряжения операционных усилителей и для быстрой проверки пороговых значений различных устройств и схем.
Удобный пользовательский интерфейс
Для регулировки всех необходимых параметров, в генераторе 4033 используется удобный интерфейс на основе меню, который управляется различными кнопками и ручками, расположенными на передней панели приборов. Яркий и четкий дисплей позволяет отображать все выводимые параметры, вплоть до графического изображения формы выходного импульса. В случае, когда вводимые параметры оказываются недопустимыми (в плане имеющихся предустановок), прибор генерирует все необходимые сообщения об ошибках.
Пользователь может без труда выбирать предварительно заданные уровни амплитуд сигналов ТТЛ, КМОП и ЭСЛ, или выбирать произвольный требуемый уровень для некоторых специальных приложений.
Технические характеристики
Указанные параметры и характеристики устанавливаются после полного прогрева прибора (30 минут) и при нагрузке 50 Ом. Все временные характеристики были измерены при 50% амплитуде сигнала и с наиболее крутым фронтом.

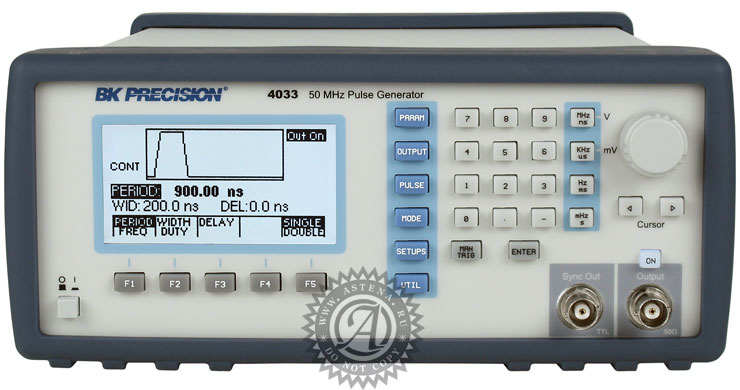

Генератор 4033 BK Precision
Технические характеристики
| Параметры | Значения | |
|---|---|---|
| Число каналов | 1 | |
| Частота повторения | 0.1 Гц - 50 МГц | |
| Временные характеристики | ||
| Период | Диапазон (отдельный импульс) | От 20 нс до 10 сек (частота повторения 50 МГц - 0.1 Гц) |
| Диапазон (двойной импульс) | От 40 нс до 10 сек (частота повторения 25 МГц - 0.1 Гц) | |
| Разрешение | До 6 знаков, ограничено до 100 пс | |
| Точность | ±0.01 % | |
| Дрожание (фликер-шум) | < 0.01 % от настроек + 20 пс на период, ширину и задержку | |
| Ширина | Диапазон | 10 нс до (Период – 10 нс) |
| Разрешение | До 6 знаков, ограничено до 100 пс | |
| Точность | ±(0.5% от настроек +500 пс) | |
| Двойной импульс | ±(0.5% от настроек +3 нс) для второго импульса | |
| Задерж. | Диапазон | 0 нс до (Период – Ширина – 10 нс) |
| Разрешение | До 6 знаков, ограничено до 100 пс | |
| Точность | ±(0.5% от настроек +500 пс) | |
| Длительность | Диапазон | 1 - 99% |
| Разрешение | 3 знака (0.1%) | |
| Точность | Ограничена шириной и точностью импульса | |
| Параметры | Значения | |
|---|---|---|
| Выходные характеристики | ||
| Амплитуда | Диапазон высокого уровня | От -9.90 В до + 10 В при нагрузке 50 Ом (от -19.80 В до +20 В при разомкн.цепи) |
| Диапазон низкого уровня | От -10 В до +9.90 В при нагрузке 50 Ом (от -20 В до +19.80 В при разомкн.цепи) | |
| Амплитудный диапазон |
Размах 0.1-10 В при нагрузке 50 Ом (Размах 20 В макс. при разомкн.цепи) | |
| Разрешение | 3 знака, ограничено до 10 мВ | |
| Точность | ± 1% от настроек ± 10 мВ при нагрузке 50 Ом | |
| Искажения | < 5% + 20 мВ при нагрузке 50 Ом (для уровня имп. от -5 до 5 В) | |
| Выходное сопротивление | 50 Ом | |
| Точность смещения | ± 1 % ± 25 мВ | |
| Параметры | Значения |
|---|---|
| Рабочие режимы | |
| Continuous (Непрерывный) | Непрерывный выход при программируемой величине периода |
| Triggered (Триггерный) | Состояние выхода не меняется до момента появления синхроимпульса (внутренний, внешний, GPIB или ручной запуск), после чего генерируется одиночный импульс с программируемым периодом |
| Gated (Ждущий, управляемый) | Аналогичен триггерному режиму, за исключением того, что импульсы генерируются на протяжении длительности управляющего сигнала. Последний запущенный импульс является завершающим |
| Burst (Пакетный) | Аналогичен триггерному режиму, при программируемом числе циклов (от 2 до 999,999, устанавливается функцией N-BURST) |
| External Width (Запуск по ширине) | Длительность синхроимпульса определяет ширину импульса и его частоту повторения |
| Импульсные функции | |
| Отдельный импульс | Один импульс на каждый выделенный период, частота повторения до 50 МГц |
| Двойной импульс | Одна пара импульсов на каждый период, частота повторения до 50 МГц. Оба импульса имеют одинаковую заданную ширину. Положение второго импульса определяется параметром задержки. |
| Параметры | Значения |
|---|---|
| Времена установления | |
| Диапазон | Регулируется от < 6 нс до 100 мс. Длительность фронта и спада устанавливаются отдельно, и ограничены соотношением 20:1 в
одном из указанных диапазонов: 5 нс – 100 нс; 50 нс – 1.0 мкс; 500 нс -10 мкс; 5.0 мкс - 100 мкс; 50 мкс - 1.0 мс; 500 мкс – 10 мс; 5 мс - 100 мс. |
| Разрешение | 3 знака, ограничено до 10 пс |
| Точность | ±(5% от настроек +2 нс) |
| Линейность | < 5% отклонения от прямой линии между точками 10% и 90%, для времени установления > 50 нс |
| Внутренний синхро | |
| Диапазон | От 100 нс до 100 сек |
| Разрешение | 4 знака, ограничено до 100 нс |
| Точность | ±0.01% |
| Параметры | Значения | |
|---|---|---|
| Вход и выход | ||
| Trigger input Триггерный вход |
Чувствительность | 200 мВ размах, минимум |
| Мн. ширина | 10 нс | |
| Макс.частота | 50 МГц | |
| Вх. импеданс | 10 кОм | |
| Защита по входу | ± 15 В пост.тока, или пиковое по переменному току | |
| Диапазон | Выбирается в пределах от -10 В до + 10 В | |
| Разрешение | 3 знака, ограничено до 10 мВ | |
| Выбор наклона | Положительный или отрицательный | |
| Sync output Выход синхро |
Импульс уровня ТТЛ при программируемом периоде. Выходной импеданс 50 Ом. Защита от короткого замыкания, и от превышения напряжения по входу (до ± 15 В). Высокий уровень: > 2 В при нагрузке 50 Ом и характерном времени установления 3.5 нс. | |
| Параметры | Значения |
|---|---|
| Удаленное программирование | |
| Интерфейс | GPIB и RS-232. Совместимы с IEEE-488.2 и SCPI |
| Функции протокола GPIB | SHI. AHI.T6. L4. SRI.RLI, PP0. DCI.DTI. CO. Е2 |
| Параметры | Значения |
|---|---|
| Общие характеристики | |
| Память | Постоянная, запись до 99 различных настроек. Автоматический запуск последней используемой установки. |
| Требования к питанию | 100-240 В ±10%, 48-66 Гц, 50 ВА макс. |
| Размеры, ШхВхГ | 213 x 300 x 88 мм |
| Вес | 3 кг |
| Электромагнитная совместимость | Соответствует ENS 5011 класс В для электромагнитных излучений |
| Помехозащищенность | Соответствует EN55082 |
| Правила техники безопасности | Соответствует EN61010, CE |
| Рабочая температура | от 0 °C до 50 °C |
| Температура хранения | от -20 °C до 60 °C |
| Влажность | 90% отн. влажности, при тем-ре от 0 °C до 30 °C |
