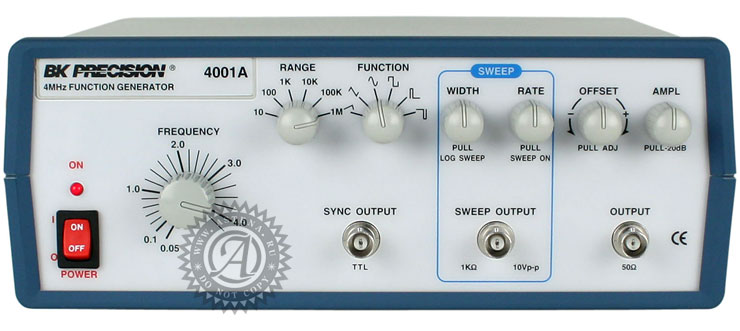

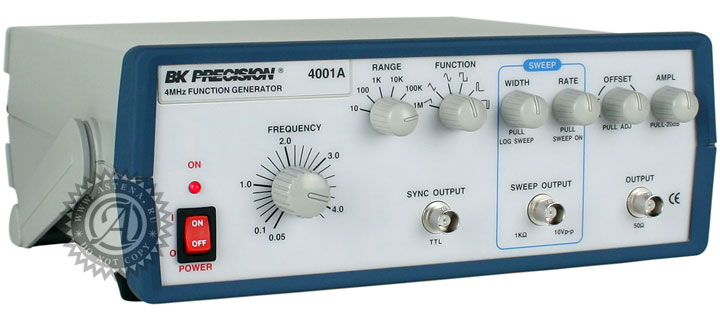

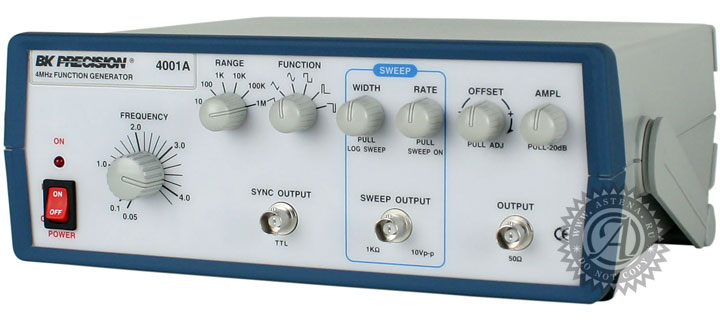

DDS генератор функций 4001А (BK Precision, США)
Модель 4001А представляет собой генератор развертки. Функция развертки обеспечивает линейное или логарифмическое свипирование с регулируемыми значениями времени и глубины свипирования.
Особенности генератора 4001А
- Генерирует сигналы синусоидальной, треугольной и прямоугольной формы в диапазоне 0,5 Гц – 4 МГц.
- Выходной сигнал 20 В пик-пик в разомкнутую цепь (10 В пик-пик на нагрузке 50 Ом)
- Выходной сигнла ТТЛ < 25 нс
- Смещение DC 100%
- Выходной сигнал с регулируемой амплитудой плюс аттенюатор 20 дБ
Производитель генератора функций 4001А - компания BK Precision (США)
Технические характеристики
| Параметры | Значения |
|---|---|
| Характеристики основного выходного сигнала | |
| Диапазон частот | 0,5 Гц – 4 МГц в 6 диапазонах |
| Формы сигнала | 6 форм сигнала (синус, прямоугольный, треугольный, прямоугольный, импульс (+); импульс (-); пилообразный) |
| Амплитуда | 20 В пик-пик в разомкнутую цепь (10 В пик-пик на нагрузке 50 Ом) |
| Аттенюатор | 0 дБ, - 20 дБ (+ 2%) |
| Выходной импеданс | 50 Ом (+ 2%) |
| Смещение DC | + 10 В (ручка ADJ.) |
| Регулировка частоты | Точность частотомера |
| Искажение | < 1%, 1 Гц - 100 кГц |
| Время нарастания/спада | < 60 нс |
| Вход частотного фильтра (VCF) | Регулируется в пределах 0 - 10 В |
| Характеристики синхросигнала | |
| Время нарастания | < 40 нс |
| Уровень | > 2 В пик-пик (в разомкнутую цепь) |
| Формы сигнала | Прямоугольный, импульсный |
| Свипирование | |
| Режим | Линейное/логарифмическое свипирование |
| Глубина свипирования | > 100:1, плавная регулировка |
| Время свипирования | от 10 мс до 5с, плавная регулировка |
| Выходное напряжение свипирования | 10 В пик-пик (в разомкнутую цепь) |
| Выходной импеданс | 1 кОм + 2% |
| Общие | |
| Источник питания | 115/230 В переменного тока + 10%, 50/60 Гц, 25 Вт |
| Размеры | 275 x 90 x 300 мм |
| Масса | 2, 2 кг |
