Система визуального контроля для BGA-003
Превосходное качество изображения для быстрой инспекции, измерения и документирования скрытых паяных соединений BGA, µBGA, компонентов FipChip, CSP, CGA и SMD
Особенности:
- Камера высокого разрешения 5.0Мпикс с быстрым интерфейсом USB3.0
- Для проверки BGA сбоку - сменный объектив 90° со встроенной стерео подсветкой

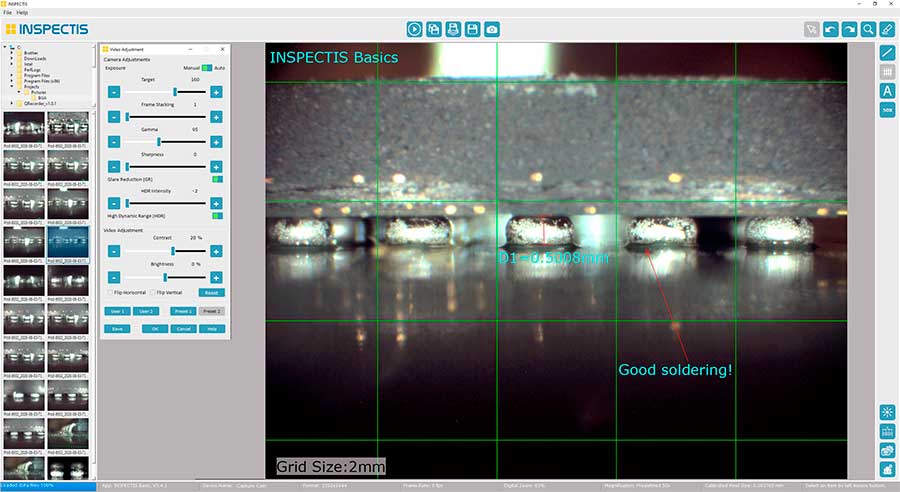

- В комплекте программа INSPECTIS© Basic BGA для просмотра и сохранения изображений и бесконтактных измерений

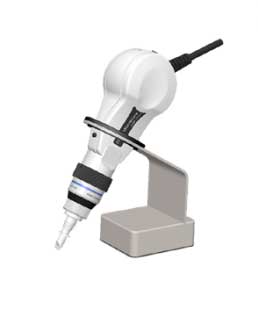

Инспекционная установка Inspectis BGA оснащена самой миниатюрной оптической головкой с оптикой высокой точности, встроенной подсветкой и 5,0-мегапиксельной камерой. Камеру предполагается держать в руках, но вы сможете установить её на любой штатив.
Система Inspectis BGA создает изображения с высоким разрешением из областей с чрезвычайно малым зазором между корпусами BGA, µBGA, CSP, CGA и FlipChip с зазором до платы всего 40 микрон!
В комплект входит:
- Цифровой видеомикроскоп, 5MP, USB3.0
- ПО INSPECTIS© Basic BGA
- Сменная насадка для объектива бокового зрения INSPECTIS BGA арт. BGA-004
- Настольная подставка для камеры
- Ножная педаль, подключение по USB к ПК (1 педаль)
Обратите внимание, что монитор и ПК в комплект поставки не входят и приобретаются дополнительно.
Характеристики
| Параметры | Значения |
|---|---|
| Бренд | Inspectis (Швеция) |
| Производство | Швеция |
| Артикул | BGA-003 |
| Габариты | 470 (Д) x 350 (Ш) x 385 (В) мм |
| Вес | 14 кг (вместе с координатным столом) |
| Комплектация | Комплект с аксессуарами без ПК |
| Разрешение | 2592×1944 (5 MP) @15 fps, 2000 x 1500 (3MP) @15 fps, 1920 x 1080 (Full HD) @ 15fps |
| Интерфейс | USB3.0 / USB3.1 Gen 1 (обратная совместимость с USB 2.0) |
| Увеличение* | Боковая головка ~ 10x - 200x, прямой объектив ~ 8x - 80x на мониторе 24” |
| Управление | Через ПО в комплекте |
| Захват изображения | Через ПО в комплекте |
| Антистатическое исполнение ESD | Да |
*Значения увеличения указаны при использовании монитора 24"
