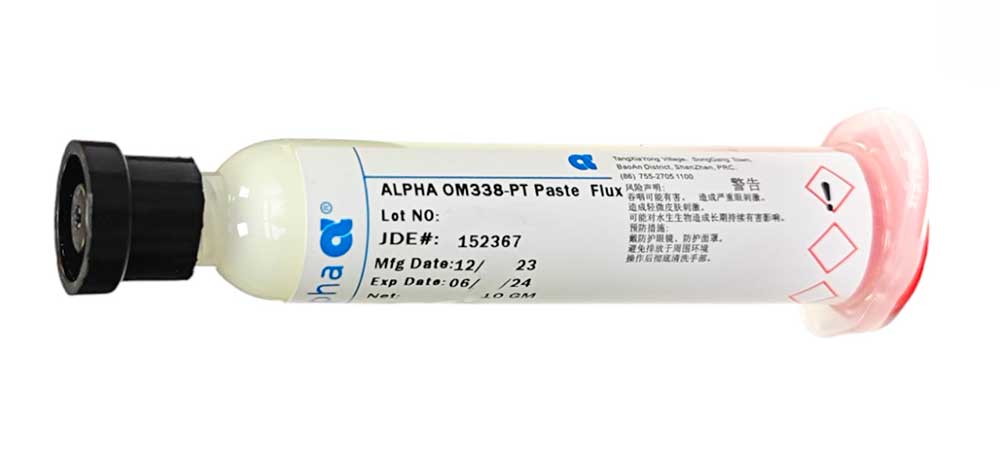

Флюс-гель ALPHA OM338PT в шприце 10г (артикул 172398)
Этот безотмывочный флюс разработан для пайки SMD и BGA компонентов с применением бессвинцовых и свинецсодержащих припоев. Флюс обладает достаточной липучестью для удержания корпусов микросхем BGA на плате перед началом оплавления. Остатки после пайки бесцветные и прозрачные.
Использование
Флюс может наноситься дозатором, через трафарет, шпателем или погружением на подложке.
Оплавление
Оплавление может проводиться в чистом сухом воздухе или в азотной среде. Начальное нарастание температуры 1 - 2°C в секунду. Если необходимо, задержка на 1 - 2 минуты при 130 - 160°C. После повышение температуры с 60 - 120°C к пиковой 235 - 260°C, в зависимости от припоя. Время после расплавления припоя должно быть 45 - 90 секунд. Темп охлаждения должен быть 3 - 7°C в секунду до комнатной температуры.
Отмывка
Несмотря на то, что отмывка не обязательна, остатки флюса можно смыть метиловым, изопропиловым или другими одноатомными спиртами, рекомендуется раствором ALPHA BIOACT SC10E™ или BIOACT SC30™. Иглы и другой инструмент так же можно промывать метиловым, изопропиловым или другими одноатомными спиртами, рекомендуется в растворе ALPHA BIOACT SC-10™.
Хранение
Флюс нужно хранить в герметичной таре. Срок хранения при температуре +3 … +5 градусов составляет 12 месяцев от даты производства. При комнатной температуре – 6 месяцев, но не более чем 1 год от даты производства. Если флюс был охлажден, следует прогреть его до комнатной температуры перед открытием, чтобы избежать конденсации влаги внутри упаковки.
Безопасность
Несмотря на то, что флюс OM338 не признан токсичным, при обычном использовании в процессе пайки может выделяться незначительное количество паров активаторов. Эти пары следует должным образом удалять из пространства рабочего места, рекомендуется использование специализированных дымоуловителей.
Общие данные
| Параметры | Значения |
|---|---|
| Артикул | 172398 |
| Бренд | Alpha (Венгрия) |
| Производство | Венгрия |
| Вес | 10 г. |
| Тип флюса | Канифольный, безотмывочный, ROL-0 |
| Твердые остатки | 5% |
| Вид | Гель-флюс для ручной пайки |
Физические, химические и электрические свойства флюса
| Параметры | Значения |
|---|---|
| Внешний вид | Мутная белая паста |
| Вязкость (Спираль Малкома) | Между 220 – 400 @ 25°C |
| Липучесть (тест IPC J-STD-004) | Начало: 6.5 грамм/кв мм 6 часов @ 50% ОВ: 6.2 грамм/кв мм 24 часа @ 50% ОВ: 6.2 грамм/кв мм |
| Частота сетки | < 10 мкм |
| Кислотное число (мг KOH/г) | 140 – 170 |
| Коррозионность | Прошел тесты с медным зеркалом и коррозии меди |
| Галоидные | Без галоидных (ROL-0 по IPC J-STD-004) |
| Содержание влаги | < 1.0 % (масса/масса) |
| Тест J-STD-004 SIR (треб > 108) | 4.2 x 109 Ом, 1 день, без отмывки |
| Тест J-STD-004 SIR (треб > 108) | 6.8 x 109 Ом, 4 дня, без отмывки |
| Тест J-STD-004 SIR (треб > 108) | 8.9 x 109 Ом, 7 дней, без отмывки |
| Тест BELLCORE SIR (треб > 1011) | 7.3 x 1011 Ом, 1 день, без отмывки |
| Тест BELLCORE SIR (треб > 1011) | 3.5 x 1011 Ом, 4 дня, без отмывки |
| Тест Электромиграция (500 часов) | 1.6 x 1011 Ом, 96 часов |
| (BELLCORE) | 4.0 x 1011 Ом, 500 часов (треб: конец > нач /10) |
