Приборы серии ENA-C. Новая линейка анализаторов цепей серии E5071C с многопортовой измерительной системой E5092A
Компания AgilentTechnologies (США) анонсировала новую модель анализатора цепей серии ENA и многопортовую конфигурируемую измерительную систему E5092A. Новая 2-х или 4-х портовая модель анализатора цепей расширяет возможности анализаторов цепей E5071C серии ENA, увеличивая диапазон от 8,5 ГГц до 20 ГГц.
Данные новинки предлагают наилучшие частотные характеристики для данного класса в широком диапазоне частот, высокую скорость измерений и возможность многопортовых измерений. Они также существенно повышают производительность, снижают затраты на измерения и идеальны для разработчиков и производителей пассивных компонентов используемых в системах беспроводной коммуникации.
Новая модель анализатора сконструирована для удовлетворения потребности инженеров в быстродействующем высококачественном векторном анализаторе сетей по приемлемой цене. Она позволяет проводить широкий спектр измерений, такие как: третьи гармоники пассивных компонентов в WLAN, WiMAX, UWB-сетях, любые параметры компонентов 4-го поколения с несущей частотой до 6ГГц.
Покрывая такой широкий диапазон частот, и демонстрируя наивысшие скорости измерений в своем классе, он существенно сокращает затраты на проведение измерений при производстве. Новое приложение выпускается в двух- (2K5) и четырехпортовой (4K5) конфигурации. Также возможно увеличить существующее число портов в системе E5071C и расширить частотный диапазон.
Конфигурируемый многопортовый анализатор Agilent E5092A пришел на смену существующей модели E5091A, которая использовалась для тестирования многопортовых устройств стыковочных модулей и беспроводных телекоммуникационных или WLAN устройств, а также других многопортовых устройств (например, SPnT переключатели, кабели/коннекторы, фазированные антенные решетки). Он работает с анализаторами ENA для обеспечения частотного покрытия до 20 ГГц. E5092A обеспечивает до 22-х портовых измерений, таким образом, поддерживая большее количество портов, чем другие подобные приборы. Конфигурация настраивается для конкретных требований к измерениям. Дополнительным преимуществом является то, что E5092A может быть использован с ПО Measurement Wizard Assistant (E5071C-790), что существенного упрощает установку комплексных систем и увеличивает продуктивность измерений.
Новая модель серии ENA и конфигурируемый многопортовый анализатор E5092A отличаются пользовательским интерфейсом и программируемыми командами, которые совместимы с существующими решениями для серии ENA, включая многопортовые устройства.
Такая функциональная совместимость не требует дополнительных вложений в программное обеспечение.

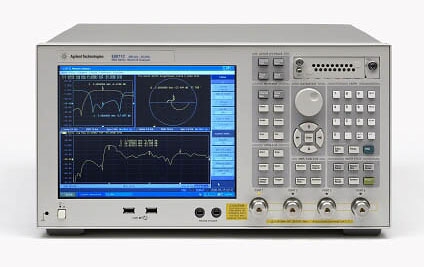

Анализатор E5071C с 4-портовой (опция 4K5) конфигурацией, 300 кГц до 20 ГГц

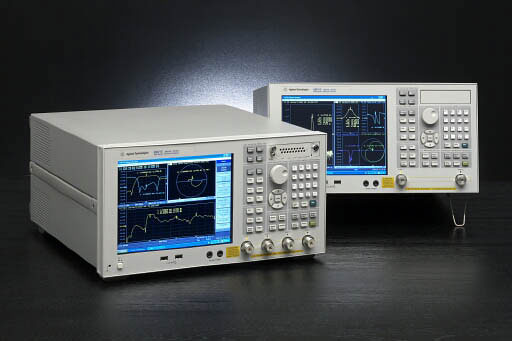

Новая линейка анализаторов серии E5071C

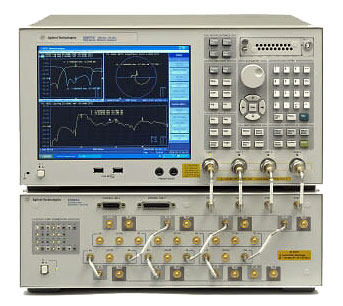

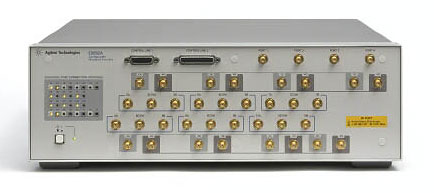

E5092A. Многопортовая конфигурируемая измерительная система
