Модели векторных, аналоговых генераторов и генераторов непрерывных гармонических сигналов. Руководство по выбору.

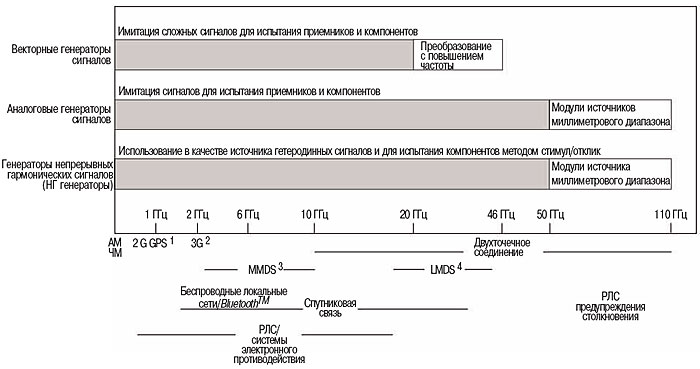

Генераторы сигналов для любого применения и бюджета. Генераторы сигналов компании Agilent Technologies позволяют выполнять более достоверные измерения благодаря их высоким характеристикам по точности частоты, чистоте спектра и параметрам модуляции. Генераторы сигналов Agilent перекрывают диапазон частот от 0 до 110 ГГц и могут использоваться для испытаний низкочастотной навигационной аппаратуры, подвижных устройств сотовой радиосвязи и спутниковых систем миллиметрового диапазона. Разработанные для применения в НИОКР, автоматизации производства и для создания портативных установок технического обслуживания, генераторы сигналов Agilent имеют необходимые пользователю технические характеристики, надежность, качество и уровень поддержки.
1. 2G GPS второе поколение глобальных навигационных систем
2. 3G третье поколение систем мобильной связи
3. MMDS (Multichannel Multipoint Distribution Services) службы многоканального многоточечного распределения (программ).
4. LMDS (Local Multipoint Distribution Services) службы локального многоточечного распределения (информации).
| Векторные генераторы сигналов | ||
| Модель | Диапазон частот | Основные функциональные свойства/области применения |
| E4438C серии ESG | от 250 кГц до 1, 2, 3, 4 или 6 ГГц | Те же, что и у генераторов E4434B/35B/36B/37B серии ESG плюс более широкая полоса частот ВЧ модуляции, усовершенствованный встроенный модулирующий генератор с более широким набором функциональных возможностей для систем мобильной связи 3 поколения (WCDMA, 1xEVDO,cdma2000 и так далее), а также выработки форматов GPS и WLAN. |
| E4430B/31B/32B/33B серии ESG | от 250 кГц до 1, 2, 3 или 4 ГГц | Встроенный модулирующий генератор для формирования сигналов произвольной формы и генерации в реальном времени сигналов для испытания систем связи второго и третьего поколений (WCDMA, 1xEVDO, cdma2000 и так далее),Bluetoothи пользовательских I/Q форматов. |
| E4434B/35B/36B/37B серии ESG | от 250 кГц до 1, 2, 3или 4 ГГц | Те же, что и у генераторов E4430B/31B/32B/33B серии ESG плюс улучшенные рабочие характеристики, относящиеся к фазовому шуму. |
| E8267C серии PSG | от 250 кГц до 20 ГГц | Формирование пользовательских I/Q модулированных сигналов в СВЧ диапазоне, генерация сложных импульсных, двухтональных и многотональных сигналов и измерение относительного уровня собственных шумов канала. |
| Аналоговые генераторы сигналов | ||
| E4400B/20B/21B/22B серии ESG | от 250 кГц до 1, 2, 3 или 4 ГГц | Низкая погрешность установки уровня выходного сигнала, широкополосная ЧМ и ФМ модуляция, электронный аттенюатор.Надежные и повторяющиеся результаты при испытаниях приемников и компонентов. |
| E4423B/24B/25B/26B серии ESG | от 250 кГц до 1, 2, 3 или 4 ГГц | Те же, что и у генераторов E4400B/20B/21B/22B серии ESG плюс низкий уровень фазового шума генерируемых сигналов. |
| E8257C серии PSG | от 250 кГц до 20 или 40 ГГц | Низкий уровень фазового шума, высокая выходная мощность для испытаний компонентов и приемников (в полосе частот канала и вне ее). |
| 8648A/B/C/D | от 9 кГц до 1, 2, 3 или 4 ГГц | Проведение недорогих испытаний общего назначения приемников (включая испытания пейджеров) и компонентов. Проведение частично или полностью автоматизированных производственных испытаний с использованием дистанционного интерфейса. |
| 8644B/64A/65B | от 100 кГц до 2 ГГц от 252 кГц до 4 или 6 ГГц |
Низкий уровень фазового шума при широком диапазоне отстроек частоты для проведения испытаний приемников вне полосы частот канала. |
| 8645A | от 252 кГц до 2 ГГц | Быстрое переключение частоты для имитации работы радиостанций с быстрой перестройкой частоты. |
| 83650B | от 10 МГц до 50 ГГц | Испытания приемников с частотой до 50 ГГц. |
| НГ генераторы | ||
| E8247C серии PSG | от 250 кГц до 20 или 40 ГГц | Низкий фазовый шум, использование в качестве источника сигналов местных гетеродинов, проведение испытаний методом стимул/отклик. |
| 83650L | от 10 МГц до 50 ГГц | Использование в качестве источника сигналов местных гетеродинов с частотой до 50 ГГц и проведение испытаний методом стимул/отклик. |
| Модули источников сигналов миллиметрового диапазона | ||
| от 83554A до 83558A | от 26,5 ГГц до 110 ГГц | Расширение диапазона частот до 110 ГГц для генераторов E8247C серии PSG, E8257C серии PSG, 83650B, 83650L. |
Векторные генераторы сигналов
Векторные генераторы сигналов разработаны для имитации сложных форматов модуляции, используемых в современных системах связи. Идет ли речь о беспроводной связи в ВЧ диапазоне, либо сложных импульсных сигналах в СВЧ диапазоне, компании Agilent предоставляет самый широкий выбор векторных генераторов сигналов. Широкий набор возможностей цифровой модуляции (PSK, QAM, FSK, MSK) включает форматы, соответствующие промышленным стандартам (802.11g, WCDMA,1xEVDO и GSM), а также изменяемые пользовательские I/Q форматы для разработки заказных систем связи в СВЧ диапазоне, использующих двухточечное соединение. Сигналы с широкой полосой модуляции в ВЧ диапазоне создаются с частотой до 160 МГц (калибр.) или 1 ГГц (некалибр.) при использовании внешних I/Q входов. При использовании встроенного генератора функций или встроенного модулирующего генератора, работающего в реальном времени, достижимы полосы частотдо 80 МГц. Кроме того, векторные генераторы сигналов обладают высокими рабочими характеристиками, свойственными для аналоговых генераторов: низкая погрешность амплитуды сигналов и высокий уровень выходной мощности, низкий уровень побочных составляющих при широком диапазоне отстроек частоты, широкие возможности по аналоговой модуляции (AM, ЧМ, ФМ, импульсная).
Векторный генератор сигналов E8267C серии PSG (от 250 кГц до 20 ГГц)

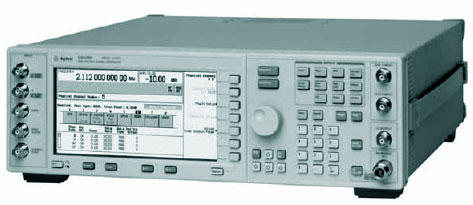

Векторный генератор сигналов E4438C серии ESG (от 250 кГц до 6 ГГц)
Векторные генераторы сигналов
| E4438C серии ESG | E4430B/31B/ 32B/33B серии ESG | E4434B/35B/36B/37B серии ESG | E8267C серии PSG | |
| Частота | ||||
| Диапазон | от 250 кГц до 1, 2, 3, 4, 6 ГГц | от 250 кГц до 1, 2, 3, 4 ГГц | от 250 кГц до 1, 2, 3, 4 ГГц | от 250 кГц до 20 ГГц |
| Разрешающая способность | 0,01 Гц | 0,01 Гц | 0,01 Гц | 0,001 Гц |
| Погрешность | Определяется опорным генератором | Определяется опорным генератором | Определяется опорным генератором | Определяется опорным генератором |
| Скорость переключения | < 14 мс | < 50 мс | < 65 мс | < 15 мс |
| Уровень выходного сигнала | ||||
| Пределы | от +17 до –136 дБм | от +17 до –136 дБм | от +17 до –136 дБм | от +18 до –135 дБм |
| Погрешность | ±0,5 до 1,5 дБ | ±0,5 до 1,5 дБ | ±0,5 до 1,5 дБ | ±0,6 до 2,0 дБ |
| Уровень побочных составляющих | ||||
| Гармоники | < –32 дБс | < –30 дБс | < –30 дБс | < –28 до < –55 дБс |
| Негармон. (отстройка > 3кГц) | < –62 до < –80 дБс | < –53 до < –65 дБс | < –65 до < –80 дБс | < –50 до < –80 дБс |
| Фазовый шум | См. график | См. график | См. график | См. график |
| Модуляция | ||||
| Частота AM | от 0 до 10 кГц | от 0 до 10 кГц | от 0 до 10 кГц | от 0 до 100 кГц |
| Глубина AM (макс.) | 100% | 100% | 100% | 40 дБ/100% |
| Частота ЧМ | от 0 до 10 МГц | от 0 до 10 МГц | от 0 до 10 МГц | от 0 до 1 МГц |
| Девиация ЧМ (макс.) | от 1 до 64 МГц | от 10 до 40 МГц | от 10 до 40 МГц | от 8 до 32 МГц |
| Фазовая модуляция (ФМ) | Да | Да | Да | Да |
| Импульсная модуляция | Да | Да | Да | Да |
| Длитсть импульса (АРМ включена) | 5 мкс | 8 мкс | 8 мкс | 1 мкс |
| Длительность импульса (удержание мощности) | 4 мкс | 8 мкс | 8 мкс | 20 нс |
| Подавление в паузе | > 80 дБ | > 80 дБ | > 80 дБ | > 80 дБ |
| Длительность фронта/среза | < 150 нс | < 150 нс | < 150 нс | < 10 нс |
| Модулирующий сигнал | Синус, прямоугольный, пилообразн., треугольн., импульсный, шумовой | Синус, прямоугольный, пилообразн., треугольн., импульсный, шумовой | Синус, прямоугольный, пилообразн., треугольн., импульсный, шумовой | Синус, прямоугольный, пилообразн., треугольн., шумовой, синусоидальный со свипированием, сдвоенный синус |
| Цифровая модуляция | ||||
| PSK | BPSK, QPSK, OQPSK, Π/4DQPSK, 8PSK, 16PSK, D8PSK | BPSK, QPSK, OQPSK, Π/4DQPSK, 8PSK, 16PSK, D8PSK | BPSK, QPSK, OQPSK, Π/4DQPSK, 8PSK, 16PSK, D8PSK | BPSK, QPSK, OQPSK, Π/4DQPSK, 8PSK, 16PSK, D8PSK |
| QAM | 4, 16, 32, 64, 256 | 4, 16, 32, 64, 256 | 4, 16, 32, 64, 256 | 4, 16, 32, 64, 256 |
| FSK | 2, 4, 8, 16 | 2, 4, 8, 16 | 2, 4, 8, 16 | 2, 4, 8, 16 |
| MSK | Смещение фазы от 0 до 100° | Смещение фазы от 0 до 100° | Смещение фазы от 0 до 100° | Смещение фазы от 0 до 100° |
| Полоса ВЧ модуляции | 160 МГц, используя внешн. I/Q входы, 80 МГц, используя встроенный модулирующий генератор | 27 МГц, используя внешн. I/Q входы, 22 МГц, используя встроен. модулирующий генератор | 27 МГц, используя внешн. I/Q входы, 22 МГц, используя встроен. модулирующий генератор | 160 МГц, до 1 ГГц (некал.) используя внешн. I/Q входы, 80 МГц, используя встроен. модулирующий генератор |
| Встр. модулирующий генератор | Да | Да | Да | Да |
| Режимы | сигналы произв. формы в реальном времени | сигналы произв. формы в реальном времени | сигналы произв. формы в реальном времени | сигналы произв. формы в реальном времени |
| Память формы сигналов | 32 Mвыборок/160 Мбайт/ 4096 сегментов/ 16384 последовательности | 1 Мвыборок/4 Mбайт/ 128 сегментов/ 128 последовательностей | 1 Мвыборок/4 Mбайт/ 128 сегментов/ 128 последовательностей | 32 Mвыборок/160 Mбайт/ 4096 сегментов/ 16384 последовательности |
| Частота дискретизации | 100 МГц | 40 МГц | 40 МГц | 100 МГц |
| Форматы | WCDMA, cdma2000, 1xEVDO, TDSCDMA (TSM), CDMA, GSM, EDGE, WLAN (802.11a/b/g), Bluetooth, GPS, PDC, PHS, DECT, TETRA | WCDMA, cdma2000, 1xEVDO, CDMA, GSM, EDGE, Bluetooth, PDC, PHS, DECT, TETRA | WCDMA, cdma2000, 1xEVDO, CDMA, GSM, EDGE, Bluetooth, PDC, PHS, DECT, TETRA | - |
| Режимы свипирования | ||||
| Цифровое | Пошаговое, по списку | Пошаговое, по списку | Пошаговое, по списку | Пошаговое, по списку |
| Аналоговое (линейное) | - | - | - | По частоте, по мощности |
| Дополнительные функциональные свойства/области применения | ||||
| • Энергонезависимая память формы сигналов 6 Гбайт • Дифференц. и несимметр. I/Q выходы • Калиброванный аддитивный белый гауссовский шум • Расширенные возможности формирования многотонального сигнала • 10BaseT LAN, GPIB, RS232 • Электрон. аттенюатор (4 ГГц) • Встр. генератор функций • Низкочастотный генератор двухтонального сигнала • Управление частотой напряжением пост. тока |
•Энергонезависимая память формы сигналов 4 Мбайт • Электронный аттенюатор • Встр. генератор функций • Низкочастотный генератор двухтонального сигнала • Управление частотой напряжением пост. тока |
• Энергонезависимая память формы сигналов 4 Мбайт • Электронный аттенюатор • Встр. генератор функций • Низкочастотный генератор двухтонального сигнала • Управление частотой напряжением пост. тока |
• Энергонезавис. память формы сигналов 6 Гбайт • Дифференц. и несимм. I/Q выходы • ПО Pulse Builder • 10BaseT LAN, GPIB, RS232 • Встр. генератор функций • Управление частотой напряжением пост. тока • Совместимость со скалярным анализатором цепей |
|

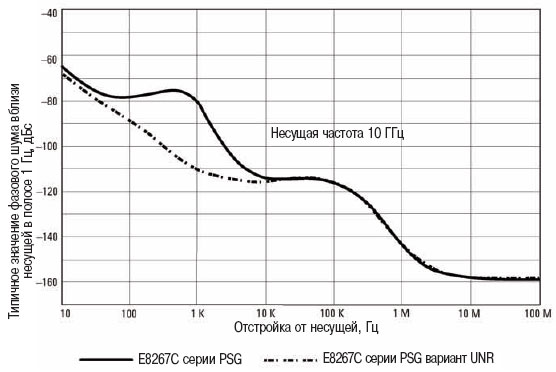

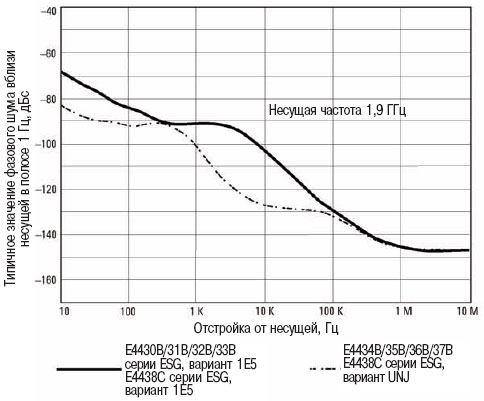

Векторные генераторы сигналов. Графики фазового шума вблизи несущей
Аналоговые генераторы сигналов
Аналоговые генераторы сигналов компании Agilent включают широкий набор моделей от экономичных ВЧ генераторов до СВЧ генераторов с высокими рабочими характеристиками. Они обладают широким диапазоном возможностей по аналоговой модуляции (AM, ЧМ, ФМ, импульсная) для тестирования приемников и компонентов. Данные аналоговые генераторы способны удовлетворить различные потребности, идет ли речь о массовом производстве дешевых изделий, где требуются повторяющиеся и надежные рабочие характеристики, либо о более жестких требованиях тестирования чувствительности, соседнего канала и интермодуляции. Они обладают низким уровнем побочных составляющих при широком диапазоне отстроек частоты и вблизи несущей для решения задач измерения параметров РЛС иуровня фазового шума. Низкая погрешность амплитуды сигналов и высокий уровень выходной мощности в сочетании с цифровым или аналоговым свипированием обеспечивают совместимость с анализаторами цепей. При использовании модулей источника сигналов миллиметрового диапазона диапазон частот аналоговых генераторов может быть расширен до 110 ГГц.
| E4400B/E4420B/E4421B/ E4422B серии ESG | E4423B/E4424B/E4425B/ E4426B серии ESG | 8648A/B/C/D | 8644B/8664A/8665B | |
| Частота | ||||
| Диапазон | от 250 кГц до 1, 2, 3, 4 ГГц | от 250 кГц до 1, 2, 3, 4 ГГц | от 9 кГц до 1, 2, 3, 4 ГГц | от 100 кГц до 1, 2, 3, 4 ГГц |
| Разрешающая способность | 0,01 Гц | 0,01 Гц | 1 (10 по индикатору) Гц | 0,01 Гц |
| Погрешность | Определяется опорным генератором | Определяется опорным генератором | Определяется опорным генератором | Определяется опорным генератором |
| Скорость переключения | < 50 мс | < 65 мс | < 75 мс | < 100 мс |
| Уровень выходного сигнала | ||||
| Пределы | от +17 до –136 дБм | от +17 до –136 дБм | от +20 до –136 дБм | от +16 до –140 дБм |
| Погрешность | ±0,5 до 0,9 дБ | ±0,5 до 0,9 дБ | ±1,0 до 2,0 дБ | ±1,0 до 3,0 дБ |
| Уровень побочных составляющих | ||||
| Гармоники | < –30 дБс | < –30 дБс | < –30 дБс | < –30 дБс |
| Негармонические | < –53 до < –65 дБс | < –65 до < –80 дБс | < –48 до < –60 дБс | < –90 до < –105 дБс |
| Фазовый шум | См. график | См. график | См. график | См. график |
| Модуляция | ||||
| Частота AM | от 0 до 10 кГц | от 0 до 10 кГц | от 0 до 25 кГц | от 0 до 100 кГц |
| Глубина AM (макс.) | 100% | 100% | 100% | 100% |
| Частота ЧМ | от 0 до 10 МГц | от 0 до 10 МГц | от 0 до 150 кГц | от 0 до 800 кГц |
| Девиация ЧМ (макс.) | от 5 до 40 МГц | от 0,5 до 4 МГц | от 100 до 800 кГц | от 10 до 20 МГц |
| Фазовая модуляция (ФМ) | Да | Да | Да | Да |
| Импульсная модуляция | Да | Да | Внешняя | Нет |
| Длительность импульса (АРМ включена) | 2 мкс | 2 мкс | - | - |
| Длительность импульса (удержание мощности) | 0,4 мкс | 0,4 мкс | - | - |
| Подавление в паузе | > 80 дБ | > 80 дБ | > 80 дБ | - |
| Длительность фронта/среза | < 10 нс | < 10 нс | < 10 нс | - |
| Модулирующий сигнал | Синус, прямоугольный, пилообразн., треугольн., импульсный, шумовой | Синус, прямоугольный, пилообразн., треугольн., импульсный, шумовой | Синус, прямоугольный, пилообразн., треугольн., | Синус, прямоугольный, пилообразн., треугольн., Гауссов шум |
| Режимы свипирования | ||||
| Цифровое | Пошаговое, по списку | Пошаговое, по списку | - | Пошаговое |
| Аналоговое (линейное) | - | - | - | - |
| Дополнительные функциональные свойства / области применения | • Встроенный генератор функций • Низкочастотный генератор • Управление частотой напряжением постоянного тока |
• Улучшенные характеристики по фазовому шуму • Встроенный генератор функций • Низкочастотный генератор • Управление частотой напряжением постоянного тока |
• Кодировщик пейджера • Управление частотой напряжением постоянного тока • Интерфейсы памяти и дистанционный • Электронный аттенюатор (8648А) |
|
Аналоговые генераторы сигналов (продолжение)
| 8645A | E8257C серии PSG | 83650B | 83554A/55A/56A/57A/58A | |
| Частота | ||||
| Диапазон | от 252 кГц до 2 ГГц | от 250 кГц до 20 или 40 ГГц | от 10 МГц до 50 ГГц | от 26,5 до 110 ГГц |
| Разрешающая способность | 0,01 Гц | 0,01 Гц | 1 Гц | Определяется источником возбуждения |
| Погрешность | Определяется опорным генератором | Определяется опорным генератором | Определяется опорным генератором | Определяется источником возбуждения |
| Скорость переключения | < 15 мс | < 15 мс | < 15 мс | Определяется источником возбуждения |
| Уровень выходного сигнала | ||||
| Пределы | от +16 до –137 дБм | от +20 до –135 дБм | от +10 до –110 дБм | от +9 до –5 дБм |
| Погрешность | ±1,0 дБ | ±0,6 до 2,0 дБ | ±0,6 до 1,7 дБ | ±2,5 дБ |
| Уровень побочных составляющих | ||||
| Гармоники | < –30 дБс | < –28 до < –55 дБс | < –30 до < –50 дБс | - |
| Негармонические | < –100 дБс | < –50 до < –80 дБс | < –52 до < –60 дБс | - |
| Фазовый шум | См. график | См. график | См. график | - |
| Модуляция | ||||
| Частота AM | от 0 до100 кГц | от 0 до100 кГц | от 0 до100 кГц | Определяется источником возбуждения |
| Глубина AM (макс.) | 100% | 40 дБ/100% | 50 дБ/100% | Определяется источником возбуждения |
| Частота ЧМ | от 0 до10 МГц | от 0 до10 МГц | от 100 кГц до 8 МГц | Определяется источником возбуждения |
| Девиация ЧМ (макс.) | от 10 до 20 МГц | от 8 до 32 МГц | 8 МГц | - |
| Фазовая модуляция (ФМ) | Нет | Да | Нет | Нет |
| Импульсная модуляция | Да | Да | Да | Да |
| Длительность импульса (АРМ включена) | 0,5 мкс | 1 мкс | 1 мкс | Определяется источником возбуждения |
| Длительность импульса (удержание мощности) | 0,5 мкс | 20 нс | 15 нс | Определяется источником возбуждения |
| Подавление в паузе | > 35 дБ | > 80 дБ | > 80 дБ | Определяется источником возбуждения |
| Длительность фронта/среза | < 100 нс | 10 нс | 10 нс | 50 нс |
| Модулирующий сигнал | Синус, прямоугольный, пилообразный, гауссов шум | Синус, прямоугольный, пилообразн., треугольн., шумовой, синусоидальный со свипированием, сдвоенный синус | Синус, прямоугольный, пилообразн., треугольн., шумовой, | - |
| Режимы свипирования | ||||
| Цифровое | Пошаговое | Пошаговое, по списку | Пошаговое, по списку | Определяется источником возбуждения |
| Аналоговое (линейное) | По частоте | По частоте, по мощности | По частоте, по мощности | Определяется источником возбуждения |
| Дополнительные функциональные свойства/области применения | ||||
| • Управление частотой напряжением постоянного тока | • Совместимость со скалярным анализатором цепей • Возможность расширения диапазона частот до 110 ГГц при использовании модуля источника миллиметрового диапазона |
• Совместимость с анализатором цепей • Возможность расширения диапазона частот до 110 ГГц при использовании модуля источника миллиметрового диапазона • АИМ в экспоненциальномрежиме |
• Внутренняя и внешняя установка уровня | |

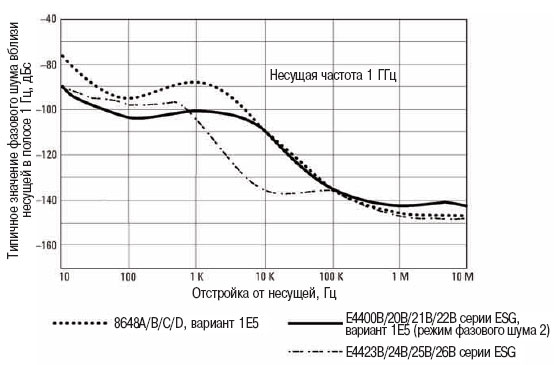

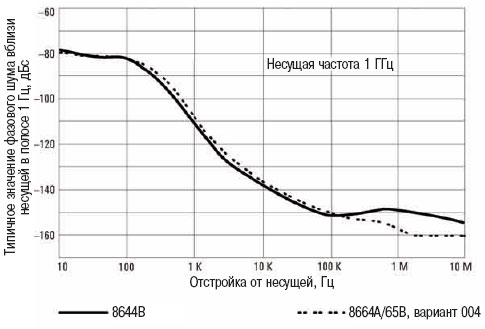

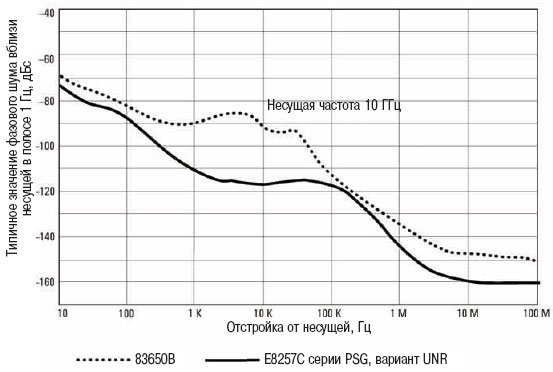

Аналоговые генераторы сигналов. Графики фазового шума вблизи несущей
Генераторы непрерывных гармонических сигналов (НГ генераторы)
Генераторы непрерывных гармонических сигналов наилучшим образом подходят для замены местных гетеродинов при проведении испытаний, когда не требуются модулированные сигналы. Кроме того, при использовании аналогового (линейного) свипирования испытание методом стимул/отклик может быть выполнено с частотой до 110 ГГц с помощью модуля источника сигналов миллиметрового диапазона. Обладая высокой выходной мощностью и низким уровнем фазового шума, НГ генераторы компании Agilent предоставляют пользователю требуемые рабочие характеристики по приемлемой цене.
| E8247C серии PSG | 83650L | 83554A/55A/56A/57A/58A | |
| Частота | |||
| Диапазон | от 250 кГц до 20 или 40 ГГц | от 10 МГц до 50 ГГц | от 26,5 до 110 ГГц |
| Разрешающая способность | 0,001 Гц | 1 Гц | Определяется источником возбуждения |
| Погрешность | Определяется внутренним опорным генератором | Определяется внутренним опорным генератором | Определяется источником возбуждения |
| Скорость переключения | < 15 мс | < 15 мс | Определяется источником возбуждения |
| Уровень выходного сигнала | |||
| Пределы | от +20 до –135 дБм | от +20 до –110 дБм | от +9 до –5 дБм |
| Погрешность | ±0,6 до 2,0 дБ | ±0,6 до 1,7 дБ | ±2,5 dB |
| Уровень побочных составляющих | |||
| Гармоники | < –28 до < –55 дБс | < –30 до < –50 дБс | - |
| Негармонические | < –50 до < –80 дБс | < –52 до < –60 дБс | - |
| Фазовый шум | См. график | См. график | - |
| Режимы свипирования | |||
| Цифровое | Пошаговое, по списку | Пошаговое, по списку | от 0 до 100 кГц |
| Аналоговое (линейное) | По частоте, по мощности | По частоте, по мощности | - |
| Дополнительные функциональные свойства/ области применения | |||
| • Возможность коррекции неравномерности уровня пользователем • Совместимость со скалярным анализатором цепей • Возможность расширения диапазона частот до 110 ГГц при использовании модуля источника миллиметрового диапазона |
• Возможность коррекции неравномерности уровня пользователем • Совместимость с анализатором цепей • Возможность расширения диапазона частот до 110 ГГц при использовании модуля источника миллиметрового диапазона |
• Внутренняя и внешняя установка уровня • Импульсная модуляция |
|

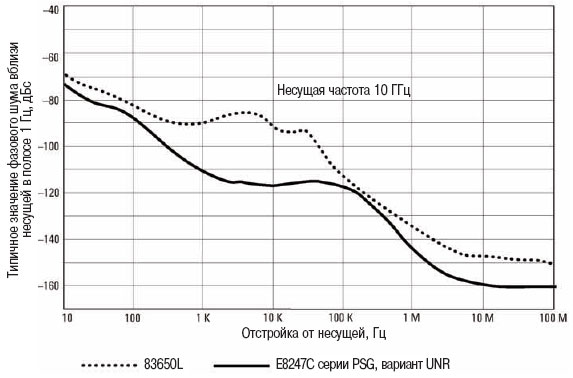

Генераторы несущей. График фазового шума вблизи несущей
