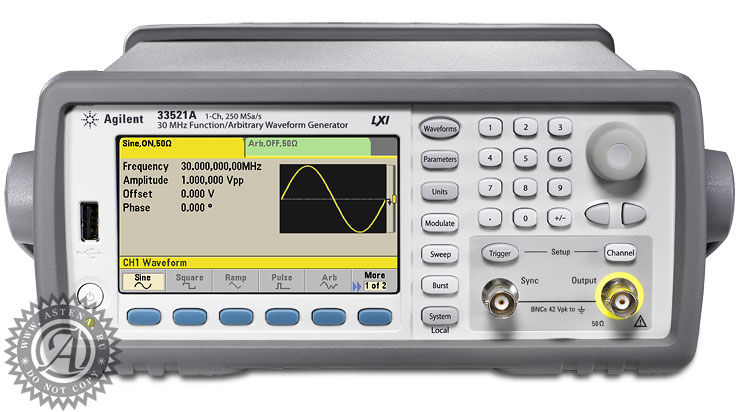

Генератор сигналов специальной и произвольной формы 33521A (Keysight Technologies, США)
- Диапазон частот для синуса, меандра и импульса: 1 мкГц – 30 МГц
- Число выходных каналов: 1
- Разрешение по частоте: 1 мкГц
- Частота дискретизации: 250 МГц; разрядность ЦАП 16 бит
- Формы сигнала: синусоидальный, прямоугольный, пила, треугольник, гауссов шум, ПСП, постоянное смещение, произвольные формы (10 встроенных + редактирование собственных)
- Память формы сигнала: 1 M точек (опционально: 16 М)
- Режимы: АМ, ЧМ, ФМ, ЧМн, двухпозиционная ФМн, ШИМ, пакетный режим, ГКЧ
- Интерфейсы: LAN, USB (опционально: GPIB)
- Вход внешней модуляции, вход внешней опорной частоты
Возможности двух каналов
Связь по частоте и амплитуде, дифференциальные или комбинированные выходы
Характеристики сигналов
Генерирование синусоидальных, прямоугольных и импульсных сигналов в полосе до 30 МГц
джиттер менее 40 пс и суммарный коэффициент гармоник менее 0,4% обеспечивают высокое качество сигнала
частота дискретизации 250 Мвыборок/с при квантовании 16 бит обеспечивает высокое временное разрешение произвольных сигналов
построение сигналов произвольной формы по точкам обеспечивает точное воспроизведение задаваемой пользователем формы сигнала
Возможности прибора 33521A
Вариант с памятью для сигнала произвольной формы, 16 Мвыборок/канал
Большой цветной графический дисплей, на котором отображаются режимы работы прибора, параметры генерируемого сигнала и форма сигнала в графическом виде
термостабилизированный генератор (TCXO) в стандартной комплектации и дополнительный термостатированный генератор (OCXO) обеспечивают высокую стабильность генерируемых сигналов
Соответствует спецификации стандарта LXI, класс C. Оснащен интерфейсами USB и LAN для быстрого и легкого подключения к компьютеру или к сети. Может дополнительно устанавливаться интерфейс GPIB.
Генератор 33521A Agilent Technologies
Производитель генератора 33521A - компания Keysight Technologies (Agilent Technologies), США
Технические характеристики
| Параметры | Значения | |
|---|---|---|
| Выходные параметры | Число каналов | 1 |
| Частотный диапазон | 1 мкГц - 30 МГц | |
| Разрешение | 1 мкГц | |
| Выходной уровень | 1 мВ…10 В пик-пик на нагрузке 50 Ом 2 мВ…20 В пик-пик на открытом входе |
|
| Погрешность установки частоты | ±2x10-6 | |
| Разрешение ЦАП | 16 бит | |
| Частота дискретизации | 250 МГц | |
| Синусоида | Погрешность установки уровня на 1 кГц | ±(1%+1 мВ) |
| Неравномерность АЧХ относительно 1 кГц | 0,1 дБ при f <100 кГц, 0,15 дБ при 100 кГц … 5 МГц, 0,3 дБ при 5 МГц … 20 МГц, 0,4 дБ при 20 МГц … 30 МГц |
|
| Коэффициент гармоник | ≤ -70 дБн (0,04%) до 20 кГц, <-65 дБн до 100 кГц, < -50 дБ до 1 МГц, <-40 дБн до 20 МГц, <-35 дБн до 30 МГц |
|
| Постоянное смещение | Диапазон смещения | ±5 В на нагрузке 50 В (пиковое значение AC+DC) ±10 В на открытом выходе |
| Погрешность установки | ±1% | |
| Меандр | Частотный диапазон | 1 мкГц – 30 МГц |
| Время нарастания/спада | 8,4 нс | |
| Выброс | <2% | |
| Перестраиваемая скважность | 0,01% - 99,99% | |
| Погрешность установки скважности | ±1% | |
| Джиттер | < 40 пс | |
| Пила, треугольник | Диапазон частот | 1 мкГц – 200 кГц |
| Нелинейность | <0,05% | |
| Перестраиваемая скважность | 0,0 – 100,0% | |
| Импульс | Диапазон частот | 1 мкГц – 30 МГц |
| Длительность импульса | От 16 нс | |
| Перестраиваемое время нарастания | 8,4 нс - 1 мкс | |
| Выброс | <2% | |
| Джиттер | <40 пс | |
| Шум | Полоса частот (белый шум) | 1 мГц - 30 МГц |
| Произвольная форма | Диапазон частот (-3 дБм) | до 40 МГц |
| Длина памяти | 8 – 1 M точек (опция: до 16 М) | |
| Встроенные сигналы | Нарастающая и спадающая экспонента, кардиосигнал, синус со смещением (на половину амплитуды), колоколообразный импульс, спадающая пила и др. (10 форм) | |
| АМ, ЧМ | Источник модуляции | Внешний/ внутренний |
| Девиация частоты | 1 мкГц - 15 МГц, разрешение 1 мкГц | |
| Коэффициент АМ | 1 - 120 % (АМ); разрешение 0,01 % | |
| ФМ | Источник модуляции | Внешний/внутренний |
| Девиация фазы | 0° - 360°, разрешение 0,1 | |
| ЧМН | Источник модуляции | Внешний/внутренний |
| Диапазон | 0 Гц - 1 МГц | |
| Двухпозиционная ФМН | Источник модуляции | Внешний/внутренний |
| Диапазон | 0 - до 1 МГц | |
| Фазовый сдвиг | 0° - 360°, разрешение 0,1 | |
| ШИМ | Источник модуляции | Внешний/внутренний |
| Девиация импульса | 0% - 100%; разрешение 0,1 % | |
| Пакетный режим | Формы сигналов | Синус, прямоуг., пила, треуг., произвольная (СПФ), импульс, шум |
| Виды запуска | По счету (от 1 до 108 импульсов или бесконечно), по стробимпульсу | |
| Начальная/конечная фаза | -360° - 360°, разрешение 0,1 | |
| Источник запуска | Внешний/ внутренний | |
| ГКЧ | Формы несущей | Синус, меандр, импульс, пила , треугольник |
| Диапазон частот | такой же, как у основного сигнала (возрастание или убывание) | |
| Время качания | Линейный: 1 мс – 3600 с, разрешение 1 мс; 3601 с – 250000 с, разрешение 1 с Логарифмический: 1мс - 500 с |
|
| Тип качания | Возрастание или убывание | |
| Закон качания | Линейный, логарифмический, пользовательский (до 128 частот) | |
| Общие данные | Экран | Диагональ 11 см, разрешение 480x272 |
| Интерфейс | LAN, USB 2.0, GPIB | |
| Память | 64 МБ (сигнал СПФ + профили) | |
| Напряжение питания | 100…240 В (-5%; +10%)/ 50 Гц; 100…120 В (±10%)/ 400 Гц | |
| Габаритные размеры | 261 x 104 x 303 мм | |
| Масса | 3,3 кг | |
| Комплект поставки | Сетевой шнур (1), руководство по эксплуатации, программное обеспечение | |
| Опции | № 002 - 16 МБ длинна памяти СПФ № 010 - термостатированный опорный генератор № 400 - интерфейс GPIB |
|
