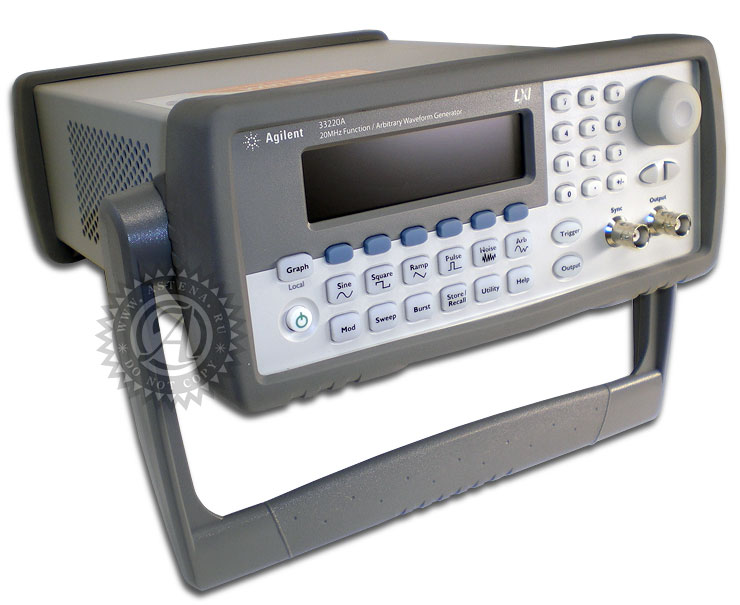

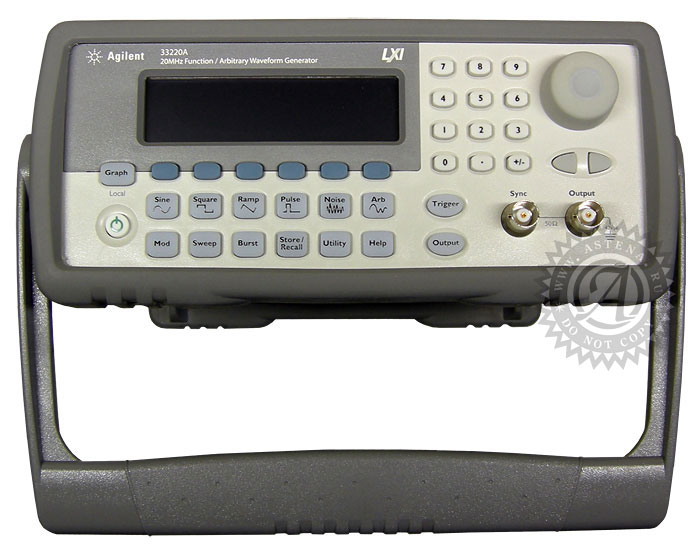

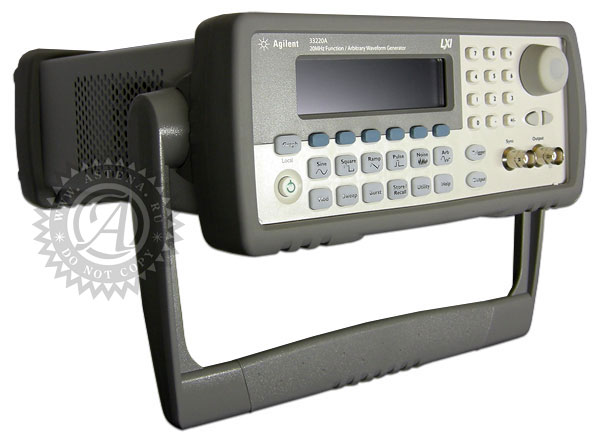

Генератор сигналов специальной и произвольной формы 33220A
- 10 стандартных форм сигнала, включая синусоидальный и прямоугольный до 20 МГц
- Сигналы произвольной формы с частотой дискретизации 50 МГц
- Коэффициент нелинейных искажений менее 0,04 % и неравномерность выходного напряжения не более ± 0,1 дБ
- Соответствие классу С стандарта LXI
- Программа IntuiLink Waveform Editor для создания сигналов
Генератор сигналов сложной/произвольной формы Agilent 33220А предоставляет пользователю средство для быстрого и исчерпывающего испытания его продукции. При этом пользователь получает не только полный набор стандартных форм сигналов, но и многообразие сигналов произвольной формы с 14-битовым разрешением по уровню и частотой дискретизации 50 МГц. Кроме того, можно генерировать импульсные сигналы с частотой до 5 МГц и управляемой длительностью фронта.
Начав с сигналов, с которыми предположительно должен работать испытуемый объект, затем можно добавлять к ним шумы, гармоники, негармонические составляющие и другие помехи и наблюдать, насколько правильно реагирует на них объект измерения. Проводя испытания на реалистичных сигналах, можно удостовериться, что испытуемые устройства правильно работают с сигналами, которые встречаются в реальных условиях, прежде чем потребитель запустит их в эксплуатацию.
Возможности внутренней модуляции и свипирования частоты по линейному или логарифмическому закону еще больше расширяют круг испытаний без привлечения дополнительного генератора. Возможность подключения внешнего опорного тактового генератора улучшает стабильность частоты, позволяя в то же время генерировать сигналы с прецизионным фазовым сдвигом, обеспечивать фазовую синхронизацию по сигналу другого генератора 33220А или 33250А или по стандарту частоты 10 МГц.
Генератор может запомнить до четырех сигналов произвольной формы
Программа IntuiLink Waveform Editor 1.4
для создания сигналов
Программа IntuiLink Wаveform Editor - мощное средство
для создания сигналов произвольной формы. Данные
формы сигнала могут быть импортированы из файла,
либо захвачены с использованием поддерживаемого
осциллографа компании Agilent. Сигналы можно
изменять, либо создавать с нуля с помощью мощного редактора формы сигналов. Эта программа позволяет
создавать сигналы на ПК с использованием графических
средств, импортировать данные формы сигналов в ПК,
изменять их и пересылать из ПК в генератор.
Пользователь может расширить возможности
программы IntuiLink Wаveform Editor с помощью одной
или нескольких дополнительных программ (add-in).

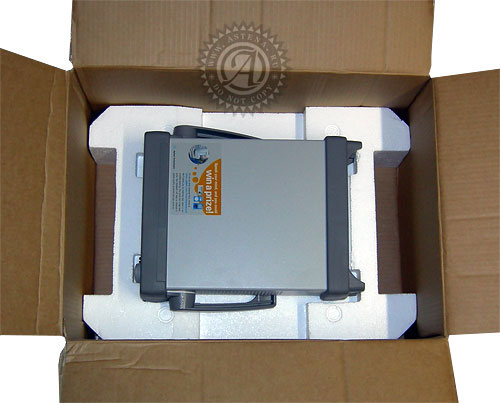

Упаковка генератора
Генератор сигналов специальной и произвольной формы 33220A Agilent Technologies

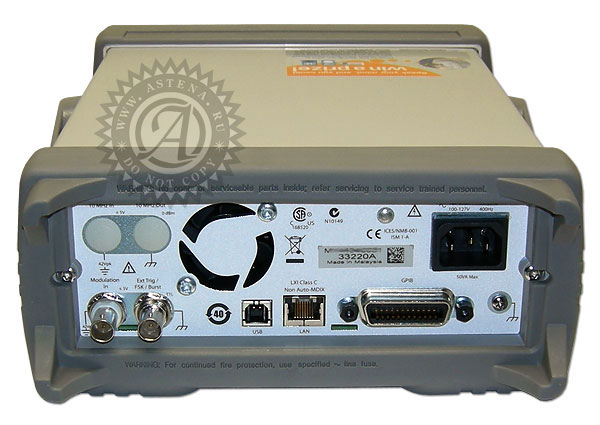

Задняя панель с разъемами

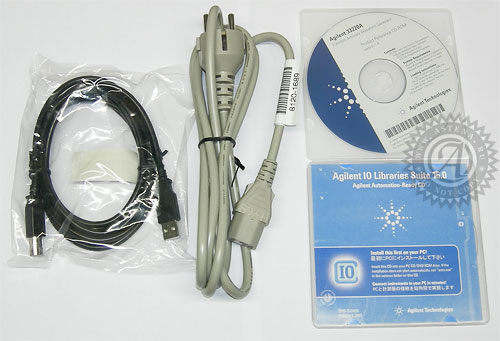

Комплектация прибора

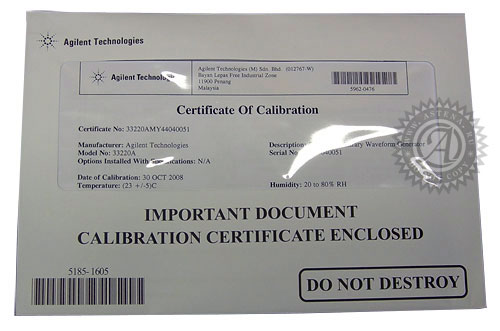

Калибровочный сертификат на генератор 33220A Agilent Technologies
Подробные технические характеристики генератора 33220A
Технические характеристики
| Параметры | Значения |
|---|---|
| Диапазон частот (синус, прямоугольный) | 20 МГц |
| Стандартные формы сигнала | Синус, прямоугольный, импульсный треугольный, пилообразный, шумовой, sin(x)/x, с экспоненциальным фронтом и срезом, кардиосигнал, постоянное напряжение |
| Сигналы произвольной формы | от 2 до 64К точек (14 бит) |
| Частота дискретизации | 50 МГц |
| Модуляция | АМ, ЧМ, ФМ, ШИМ, ЧМн (все внутр./внеш.), пакетная |
| Свипирование частоты | линейное или логарифмическое, вверх или вниз |
| Вход внешнего опорного генератора | Опция Диапазон захвата частоты: 10 МГц ± 500 Гц Частота внутреннего генератора: 10 МГц |
| Интерфейсы (стандартно) | USB, GPIB и LAN, соответствует классу С стандарта LXI |
| Гарантия | 1 год |
| Информация для заказа Генератор сигналов сложной/произвольной формы Agilent 33220А, 20 МГц Опция 001 “Вход внешнего опорного генератора для 33220А” | |
