Цифровой запоминающий осциллограф BK Precision 2530B
Осциллограф 2530B является многофункциональным устройством, представляющим собой мощное инструментальное средство небольших размеров и умеренной стоимости. Осциллограф 2530B характеризуется расширенными характеристиками запуска, памятью форм сигналов размером до 32 000 точек/канал и расширенными функциями – например, возможностью выполнения тестирования с использованием в качестве критериев «тест прошел» и «тест не прошел» предельных значений параметров, поддержкой цифровой фильтрации, возможностью записи форм сигналов и выполнения измерений в автоматическом режиме.
Встроенное программное обеспечение EasyScope PC максимально облегчает процесс сбора, сохранения и анализа результатов измерений. Управление всеми параметрами осциллографа может выполняться с помощью персонального компьютера без необходимости предварительного программирования.
Преподаватели, несомненно, высоко оценят возможность блокировки кнопки Auto, с помощью которой инициируется выполнение автоматической установки параметров осциллографа для отображения сигнала, при выполнении которой не требуется знать процедуру установки параметров осциллографа. Это предоставляет возможность изучения основ измерения форм сигналов, как в случае использования аналогового осциллографа.
Осциллограф 2530B является идеальным осциллографом для обучения персонала, устранения неисправностей и отладки оборудования, а также обслуживания и ремонта оборудования.
Характеристики и преимущества 2530B
Полоса частот 25МГцЧастота дискретизации 500 миллионов выборок/сек
ркий цветной дисплей диагональю 5,7"
Память форм сигналов размером до 32 000 точек/канал (с длительностью развертки 50 нс или 25 нс и активизированным режимом обработки сигналов с максимальной амплитудой)
Для преподавателей поддерживается возможность блокировки автоматической установки
Пять различных математических функций – сложение, вычитание, умножение, деление и быстрое преобразование Фурье (FFT)
Различные характеристики запуска, включая запуск по длительности импульса, запуск по видеосигналу с выбираемыми строками, запуск по крутизне характеристики и запуск при изменении знака
32 типа автоматических измерений
Дополнительные инструментальные средства, включая цифровой фильтр с настраиваемыми предельными значениями, тестирование с использованием критериев «тест прошел» и «тест не прошел» и режим записи форм сигналов
Интерфейсы пользователя с поддержкой двенадцати языков и система контекстно-зависимой справки
Подключение к персональному компьютеру через USB-порт для дистанционного управления с использованием программного обеспечения EasyScope PC
USB-порт для сохранения и восстановления форм сигналов, установочных параметров и снимков экрана с использованием флешки

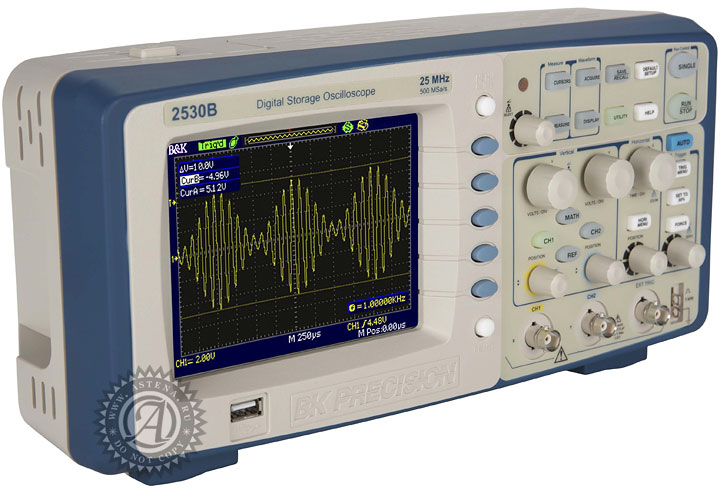

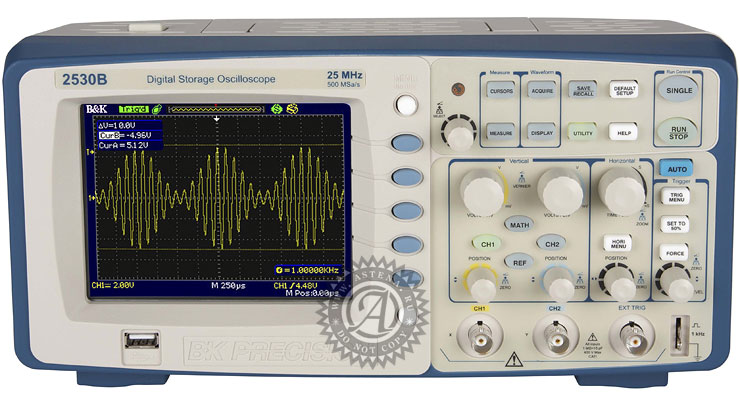

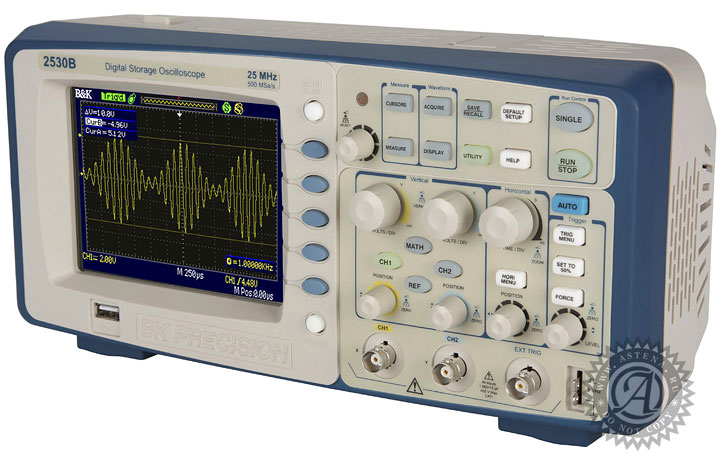

Осциллограф 2530B BK Precision
Технические характеристики
| Параметры | Значения |
|---|---|
| Рабочие характеристики | |
| Полоса частот | 25 МГц |
| Частота дискретизации в режиме реального времени | Один канал: 500 миллионов выборок/сек Два канала: 250 миллионов выборок/сек (при длительности развертки менее 250 нс/дел) |
| Каналы | 2 |
| Длительность фронта импульса | < 14 нс |
| Длина записи | 32 000 точек при длительности развертки 50 нс или 25 нс с максимальной амплитудой (16 000 точек при длительности развертки 50 с – 100 нс), 16 000 точек при работе в двухканальном режиме |
| Разрешение по вертикали | 8 битов |
| Чувствительность по вертикали | 2 мВ/дел–5 В/дел (последовательность 1-2-5) |
| Точность усиления по постоянному току | < ±3,0 %: 10 мВ/дел–10 В/дел в диапазонах с фиксированным усилением < ±4,0 %: 2 мВ/дел–5 В/дел в диапазонах с переменным усилением |
| Максимальное входное напряжение | 400 В (пиковое значение напряжения постоянного тока + напряжение переменного тока, входной импеданс 1 МОм, X10), CAT I |
| Диапазон положения | 2 мВ–100 мВ: ±2 В 102 мВ - 5 В: ±40 В |
| Диапазон горизонтальной развертки | 2,5 нс/дел–50 с/дел Режим развертки: 100 мс/дел–50 с/дел (последовательность 1 – 2,5 - 5) |
| Точность длительности развертки | ±100 ppm, измеренная в интервале 1 мс |
| Входная связь | По переменному току, по постоянному току, по земле |
| Входной импеданс | 1 МОм ± 2 % 16 пФ ± 3 пФ |
| Масштабирование по вертикальной и горизонтальной осям | Разворачивание или сжатие по вертикальной и горизонтальной осям текущего или остановленного сигнала |
| Интерфейс ввода / вывода | USB-порт на лицевой панели для подключения флешки. USB-порт для подключения к персональному компьютеру или к принтеру. RS232-порт для подключения к персональному компьютеру. |
| Режимы сбора данных | |
| Sample (Выборка) | Отображаются только данные выборки |
| Peak Detect (Обнаружение пикового значения) | Собираются максимальные и минимальные значения сигнала |
| Average (Среднее значение) | Среднее значение вычисляется из 4, 16, 32, 64, 128, 256 значений |
| Scan Mode (Режим развертки) | Для длительности развертки 0,1 с/дел–50 с/дел |
| Система запуска | |
| Типы запуска | По фронту, по длительности импульса, по формату видеосигнала*, по крутизне характеристики, при изменении знака |
| Режимы запуска | Автоматический, нормальный, одиночный |
| Связь для запуска | По переменному току, по постоянному току, по фильтрации нижней частоты, по фильтрации верхней частоты |
| Источник запуска | CH1, CH2, EXT, EXT/5, линия переменного тока |
| Запуск по длительности импульса | Режимы запуска: длительность положительного импульса (>,<,=), длительность отрицательного импульса (>,<,=) |
| Запуск по крутизне характеристики | Положительная крутизна (>,<,=), отрицательная крутизна (>,<,=): 20 нс – 10 с |
|
* *Поддерживаются следующие форматы сигналов: PAL/SECAM, NTSC Условие запуска: нечетное поле, четное поле, все строки или число строк |
|
| Частотомер | |
| Разрешение считывания показаний | 6 байтов |
| Точность | ± 0,01 % |
| Диапазон | Связь по постоянному току, 10 Гц–25 МГц |
| Типы сигналов | Все сигналы запуска (кроме запуска по длительности импульса и запуска по видеосигналу) |
| Математические операции и измерение форм сигналов | |
| Математическая операция | Сложение, вычитание, умножение, деление и быстрое преобразование Фурье (FFT) |
| Быстрое преобразование Фурье (FFT) | Режим окна для FFT: Hanning, Hamming, Blackman, Rectangular Точек в выборке: 1024 |
| Измерение | Amplitude, Average, Base, Burst Width, Cyclic RMS, + Duty Cycle, - Duty Cycle, Fall Time, Frequency, Max, Mean, Min, Rise Overshoot, Fall Overshoot, Rise Preshoot, Fall Preshoot, Peak-Peak, Period, Phase, Rise Time, RMS, Top, + Width, - Width, а также восемь дополнительных параметров для временных измерений между фронтами |
| Система отображения | |
| Дисплей | 5,7-дюймовый ЖК-дисплей на TFT-матрице, разрешение 320 x 240 пикселей, 64K цветов |
| Контрастность изображения (типовое состояние) | 150:1 |
| Интенсивность подсветки (типовое состояние) | 300 кд/м 2 |
| Область отображения | 8 x 12 делений |
| Режим отображения | Точечный, векторный |
| Послесвечение | Выключено, 1 с, 2 с, 5 с, без ограничения |
| Таймер отображения меню | 2 с, 5 с, 10 с, 20 с, без ограничения |
| Скринсейвер | Выключен, 1 мин., 2 мин., 5 мин., 10 мин., 15 мин., 30 мин., 1 час, 2 часа, 5 часов |
| Интерполяция формы сигнала | Синусоидальная, линейная |
| Цветовой режим дисплея | Обычный, инвертированный |
| Требования по питанию | 100–240 В переменного тока, CAT II, максимум 50 ВА, 45–440 Гц |
| Условия окружающей среды | |
| Температура | Рабочий режим: 10 °C–40 °C Нерабочий режим: -20 °C–60 °C |
| Относительная влажность | Рабочий режим: 40 °C Нерабочий режим: 85 % при 65 °C |
| Высота над уровнем моря | Рабочий режим: 3 000 м Нерабочий режим: 15 266 м |
| Общая информация | |
| Размеры (ширина x высота x глубина) | 305 x 160 x 133 мм |
| Вес | 2,3 кг |
