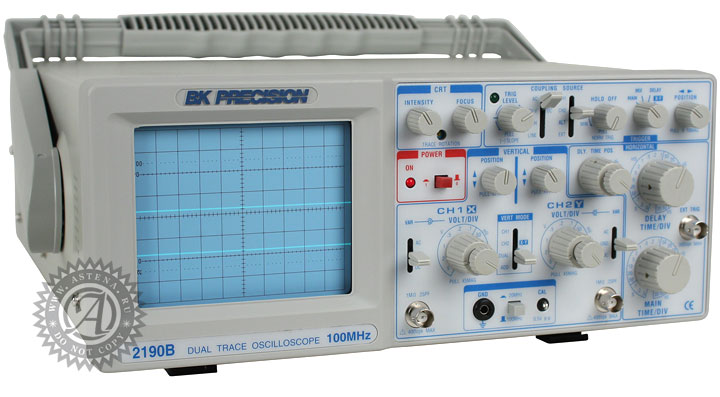

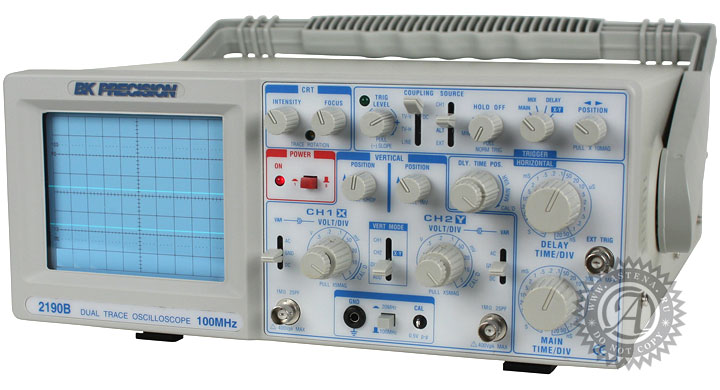

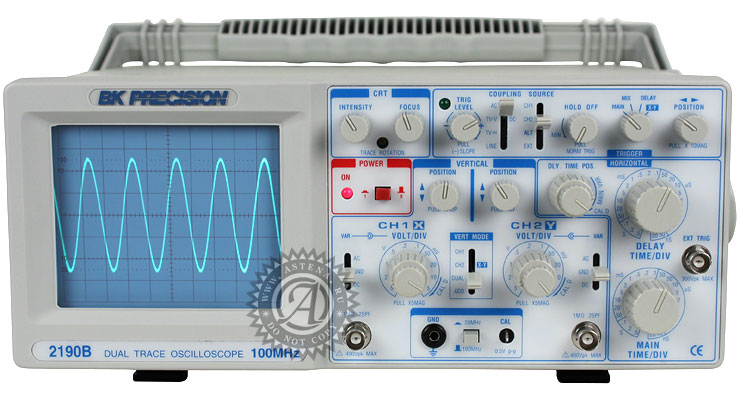

Двухканальный осциллограф 100 МГц BK Precision 2190B
Особенности осциллографа 2190B
- Осциллограф с двойной временной разверткой (2 канала)
- Чувствительность 5 мВ/дел
- Скорость развертки до 5 нс/дел
- 23 калиброванных диапазона, основная развертка
- Линия задержки сигнала
- Ускоряющее напряжение 15 кВ Выходной сигнал по Каналу 2
Осциллограф 2125A BK Precision
Технические характеристики
| Параметры | Значения |
|---|---|
| ВЕРТИКАЛЬНОЕ ОТКЛОНЕНИЕ (КАНАЛ 1 И КАНАЛ 2) | |
| Чувствительность | 5 мВ/дел. - 5 В/дел, 1 мВ/дел. - 1 В/дел (при x5MAG) |
| Делитель | 10 калиброванных ступеней с шагом 1-2-5. Управление с помощью верньера предусматривает полную регулировку чувствительности между ступенями, диапазон регулировки 1/1—1/2,5. |
| Погрешность | ± 3%, ± 5% при x5MAG |
| Входной импеданс | 1 МОм ± 3% |
| Входная емкость | 25 пФ ± 10% пФ |
| Полоса пропускания | DC: DC - 100 МГц (-3 дБ) при уставке 10 мВ/дел |
| Время нарастания | 12 нс (выброс менее 5%) |
| Усиление x5 | DC - 20 МГц (- 3 дБ) |
| Время задержки сигнала | Плавная регулировка |
| Характеристики меандра | Выброс менее 5%, диапазон 10 мВ/дел Другие диапазоны в пределах дополнительных 5% |
| Макс. вход. напряжение | 400 В (DC + AC от пика до пика) |
| УСИЛИТЕЛИ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ | |
| Режимы | CH1, CH2, Dual, Add |
| Время задержки между каналами | В пределах 1 нс между каналами 1 и 2 |
| Взаимные наводки | 30:1 при частоте 100 кГц |
| РАЗВЕРТКА | |
| Режимы работы | |
| А | Развертка А |
| В | Задержанная развертка В |
| В TRIGGERED | Задержка запуска развёртки В |
| A Time Base (Временная развертка А) | |
| Режим развертки | 5 с/дел – 20 нс/дел, 23 ступени с шагом 1-2-5 с плавной регулировкой |
| Погрешность | ± 3% |
| Время задержки | Начальная точка: 0,5 дел + 0,3 дел Конечная точка: 10 дел + 1 дел |
| Джиттер задержки | В пределах 1/10 000 от времени полной развертки |
| СИНХРОНИЗАЦИЯ | |
| Триггер А | |
| Источники | Канал 1, Канал 2, Сеть, Переменный, Внешний |
| Чувствительность | 30 Гц – 110 МГц |
| TV-H | 3 кГц – 100 кГц |
| TV-V | 20 Гц – 30 кГц |
| Полярность | + или - |
| Триггер В | Триггер А является также триггером В |
| ВНЕШНИЙ ЗАПУСК | |
| Входной импеданс | 1 мОм, 30 пФ |
| Макс. вход. напряжение | 300 В (DC + AC от пика до пику) |
| УСИЛИТЕЛЬ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | |
| Режим X-Y | Ось X = Канал 1; Ось Y = Канал 2 |
| Чувствительность | 5 мВ/дел. - 5 В/дел, Канал 1 и Канал 2 |
| Погрешность | ± 3% калиброванного положения, ± 6% при x10MAG |
| Полоса пропускания | DC - 2 МГц (- 3 дБ) |
| ВЫХОД CH2 (Y) | |
| Выходное напряжение |
Примерно 100 мВ/дел при разомкнутой цепи Примерно 50 мВ/дел при 50 Ом |
| Полоса пропускания | 50 Гц – 30 МГц |
| Выходной импеданс | Около 50 Ом |
| ЭЛТ | |
| Тип | Прямоугольный, с внутренней масштабной сеткой |
| Рабочая область | 8 x 10 дел. (1 дел. = 1 см) |
| Ускоряющее напряжение | 15 кВ |
| Люминофор | P31 |
| Освещение шкалы | Отсутствует |
| Поворот луча | Электрический, регулируется с передней панели |
| Другие характеристики | |
| Ось (модуляция яркости луча) |
Чувствительность: 3 В или больше; TTL-уровень Отрицательная полярность увеличивает яркость kexf |
| Входной импеданс | 15 кОм |
| Использ. диапазон частот | DC - 3,5 МГц |
| Макс. вход. напряжение | 20 В (DC + AC от пика до пику) |
| CAL/Probe compensation (Калибратор/Компенсатор пробника) | |
| Форма сигнала | Положительный меандр |
| Выходное напряжение | 0,5 В пик-пик ± 3% |
| Частота | Около 1 кГц |
| Скважность | 50 ± 5% |
| Питание | 100/120/220/240 В AC ± 10%, 50/60 Гц, примерно 55 Вт |
| Размеры (В x Ш x Г) | 324 x 398 x 132 мм |
| Масса | 8,5 кг |
| УСЛОВИЯ ЭКСПЛУАТАЦИИ | |
| Соответствие заявленным характеристикам | 10° - 35°С макс. относительная влажность ≤ 85% |
| Работа на полной мощности | 0° - 40°С макс. относительная влажность ≤ 85% |
| Хранение | -20° - 70° |
| Принадлежности | |
| Входит в комплект поставки | Руководство по эксплуатации, два пробника PR-37Ax1/x10Ref или эквивалентные, шнур питания постоянного тока, запасной предохранитель |
| Под заказ | Детекторная головка PR-32А, пробник PR-46Ax10, пробник PR-37Ax1/x10/REF, пробник PR-100Ax100, высоковольтный пробник PR-55 x 1000, сумка для переноски LC-210A |
