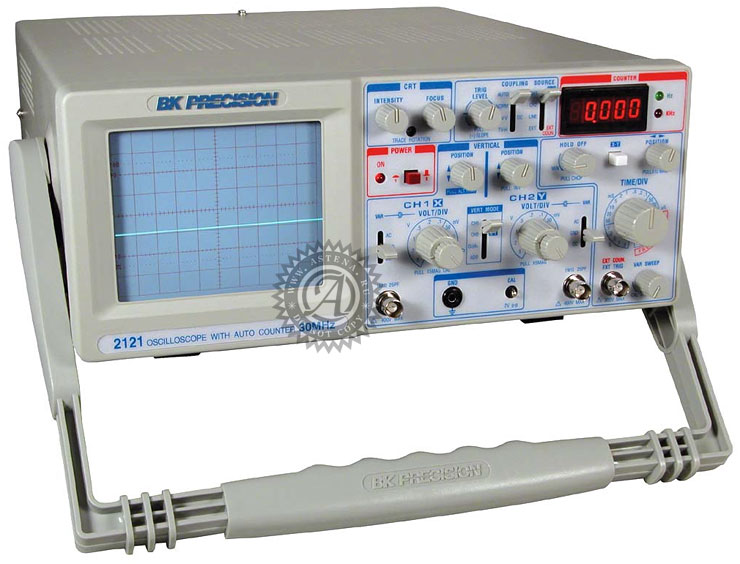

Двухканальный осциллограф 30 МГц BK Precision 2121
Особенности осциллографа 2121
- Чувствительность 5 мВ/деление в одноканальном или двухканальном режиме работы
- Режимы развертки AUTO/NORM с запуском TV-H, TV-V и источником синхронизации от сети
- Развертка с 23 калиброванными ступенями с растяжкой x10
- Компактная миниатюрная конструкция
- Встроенный частотомер 50 МГц
Технические характеристики
| Параметры | Значения | |
|---|---|---|
| Вертикальное отклонение (канал 1 и канал 2) | ||
| Чувствительность | от 5 мВ/дел. до 5 В/дел., от 1 мВ/дел. до 1 В/дел., x 5 | |
| Делитель | 10 ступеней с шагом 1-2-5. Управление с помощью верньера предусматривает полную регулировку между ступенями. | |
| Погрешность | ± 3%, ± 5% при усилении x 5 | |
| Входное сопротивление | 1 МОм ± 2% | |
| Входная емкость | 25 пФ ± 10% пФ | |
| Полоса пропускания | от 5 мВ до 5 В/дел., DC - 30 МГц (-3 дБ) при усилении x 5: DC - 10 МГц (-3 дБ) | |
| Время нарастания | 12 нс (выброс менее 5%) | |
| Рабочие режимы | CH 1: Канал 1, один луч | |
| CH 2 | Канал 2, один луч | |
| ALT | Два луча, попеременно | |
| CHOP | Два луча, поочередно | |
| ADD | Алгебраическая сумма Канал 1+ Канал 2 | |
| Обращение полярности | Только Канал 2 | |
| Макс. вход. напряжение | 400 В (DC + AC от пика до пика) | |
| Развертка | ||
| Скорость развертки | от 0,1 мкс/дел. до 2 с/дел., 23 ступени с шагом 1-2-5, управление с помощью верньера предусматривает полную регулировку времени развертки между ступенями. | |
| Погрешность | ± 3% | |
| Растяжка развертки | x 10 | |
| Синхронизация | ||
| Режимы | Авто (свободный ход) или ждущий, TV-H, TV-V | |
| Источники | Канал 1, Канал 2, Сеть, Переменный, Внешний | |
| Макс. напряжение при внешнем запуске | 300 В (DC + AC от пика к пику) | |
| Связь по входу сигнала запуска | AC 30 Гц - 30 МГц | |
| TV-H | Используется для запуска по кадровому синхроимпульсу TV-сигнала | |
| TV-V | Используется для запуска по строчному синхроимпульсу TV-сигнала | |
| Чувствительность синхронизации | ||
| Фильтр | Полоса пропускания Внут. Внеш. | |
| AUTO | 100 Гц – 30 МГц 1,5 дел. 100 мВ | |
| Norm | DC – 30 МГц 1,5 дел. 100 мВ | |
| TV-V | 20 Гц – 1 кГц 100 мВ | |
| TV-H | 1 кГц – 100 кГц 0,5 дел 100 мВ | |
| Горизонтальное отклонение (вход через канал 2) | ||
| Режим X-Y | Коммутируемое переключение с помощью переключателя X-Y. CH1: ось X | |
| CH2 | Ось Y | |
| Чувствительность | Такая же, как по вертикальному каналу 1 | |
| Входной импеданс | Такой же, как по вертикальному каналу 1 | |
| Полоса пропускания | Обычно, DC – 1 МГц (- 3 дБ) | |
| Разность фаз X-Y | Около 3° при частоте 50 кГц | |
| Макс. вход. напряжение | Такое же, как по вертикальному каналу 1 | |
| Частотомер | ||
| Разрешение экрана | Автовыбор в диапазоне 0,001 Гц – 1 кГц, в зависимости от частоты | |
| Диапазон частотомера | 0,1 Гц – 50 МГц | |
| Макс. внеш. напряжение | 300 В AC + DC от пика к пику | |
| Погрешность | + 0,01% + 1 знак или 1/99999 + 1 знак | |
| Временная развертка | 18,432 МГц + 10 ppm (23° ± 5°) | |
| Чувствительность | ||
|
– Частотомер должен быть настроен на режим «DC COUPLING», тогда входной сигнал будет < 10 Гц – Частотомер управляется через источники синхронизации CH1,CH2 или EXT |
||
| Режим | Диапазон | Чувствительность |
| ВНУТ. | 2 Гц – 40 МГц | ≥ 1 дел |
| ВНУТ. | 1 Гц – 45 МГц | ≥ 2 дел |
| ВНУТ. | 0,2 Гц – 50 МГц | ≥ 3 дел |
| ВНЕШ. | 10 Гц – 50 МГц | ≥ 200 мВ, среднеквадратичное знач. |
| ВНЕШ. | 1 Гц – 50 МГц | ≥ 400 мВ, среднеквадратичное знач. |
| ЭЛТ | ||
| Тип | Прямоугольный, с внутренней масштабной сеткой | |
| Рабочая область | 8 x 10 дел. (1 дел. = 1 см) | |
| Ускоряющее напряжение | 2 кВ | |
| Люминофор | P31 | |
| Поворот луча | Электрический, регулируется с передней панели | |
| Другие характеристики | ||
| Калибровочный сигнал | 1 кГц (± 10%) положительный меандр, 2 В пик-пик, ±3% | |
| Условия эксплуатации | ||
| Соответствие заявленным характеристикам | 10° - 35°С при относительной влажности £ 85% | |
| Работа на полной мощности | 0° - 40°С при относительной влажности £ 85% | |
| Хранение | -20° - 70°С | |
| Питание | 100/120/220/240 В AC ± 10%, 50/60 Гц, около 40 Вт | |
| Размеры (Ш x В x Г) | 180 x 370 x 440 мм | |
| Масса | 7,8 кг | |
| Принадлежности | ||
| Входит в комплект поставки: | Руководство по эксплуатации, два пробника PR-33Ax1/x10 или эквивалентные, шнур питания постоянного тока, запасной предохранитель. | |
| Под заказ: | Детекторная головка PR-32А, пробник PR-37Ax1/x10/REF, пробник PR-100Ax100, высоковольтный пробник PR-55 x 1000, сумка для переноски LC-210A. | |
