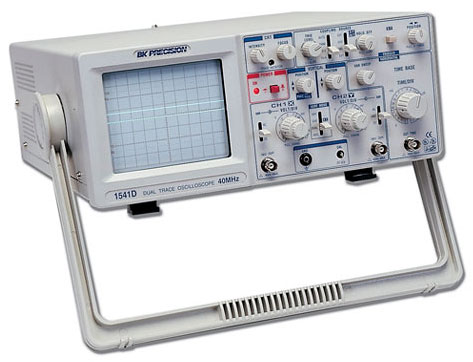

BK Precision 1541D - Двухканальный осциллограф, 40 МГц
Особенности осциллографа 1541D
- Чувствительность 5 мВ/деление
- 19 калиброванных положений развертки
- Телевизионный триггер
- Растяжка развертки x10
Технические характеристики
| Параметры | Значения |
|---|---|
| Вертикальное отклонение (канал 1 и канал 2) | |
| Чувствительность | от 5 мВ/дел. до 5 В/дел., 1 мВ/дел., с усилением x5 |
| Погрешность | от 5 мВ/дел. до 5 В/дел., ± 3% (усиление x5) ± 5% |
| Входной импеданс | 1 МОм ± 2%, 25 пФ ± 10% |
| Полоса пропускания | 0 - 40 МГц (-3 дБ) 0 - 7 МГц (-3 дБ) при усилении x5 |
| Время нарастания | 8,8 нс (выброс менее 5%) |
| Рабочие режимы | Канал 1; Канал 2; Каналы 1 и 2 прерывисто/поочерёдно, суммирование каналов |
| Частота переключения в режиме CHOP | Приблизительно, 250 кГц |
| Макс. входное напряжение | 400 В (DC + AC от пика до пика) |
| Развертка | |
| Скорость развертки | от 0,2 мкс/дел. до 0,2 с/дел., 20 ступеней из ряда 1-2-5, предусмотрено управление с помощью верньера |
| Погрешность | ± 3% |
| Растяжение развертки | x 10 |
| Задержка | 5:1, плавная регулировка |
| Синхронизация | |
| Режимы | Автоматический, ждущий |
| Источники | Канал 1, Канал 2, Сеть, Внешний, Переменный |
| Связь с источником | AC, TV-V, TV-H, NORM |
| Горизонтальное отклонение (вход через канал внешнего запуска EXTTRIG) | |
| Режим X-Y | Канал 1: Ось Y; Канал 2: Ось X |
| Чувствительность | Такая же, как по вертик. каналу 1 |
| Погрешность | Ось Y ±3%, ось X ±6%, |
| Входной импеданс | Такой же, как по вертик. каналу 1 |
| Полоса пропускания | 0 - 1 МГц (-3 дБ) |
| ЭЛТ | |
| Рабочая область | 6 дюймов по диагонали, прямоугольный экран с внутренней масштабной сеткой 8 x 10 дел. (1 дел. = 1 см) |
| Ускоряющее напряжение | 12 кВ |
| Поворот луча | Регулируется с передней панели |
| Люминофор | В31 |
| Другие характеристики | |
| Калибровочный сигнал | 1кГц, положительный меандр, 2 В пик-пик, ± 3% |
| Условия эксплуатации | |
| Температура, при которой гарантируются параметры | 10° - 35°С при относительной влажности 85% |
| Работа на полной мощности | 0° - 40°С при относительной влажности 85% |
| Хранение | -20° - 70°С |
| Питание | 100/120/220/240 В ± 10%, 50/60 Гц, примерно 38 Вт |
| Размеры (В x Ш x Г) | 324 x 398 x 132 мм |
| Масса | 7,6 кг |
| Гарантия | 3 года |
| Принадлежности 1541D | |
| Входит в комплект поставки: | Руководство по эксплуатации, два пробника PR-33Ax1/x10 или эквивалентные, шнур питания постоянного тока, запасной предохранитель |
| Под заказ | Детекторная головка PR-32А, пробник PR-37Ax1/x10/REF, пробник PR-100Ax100, высоковольтный пробник PR-55 x 1000, сумка для переноски LC-210A |
