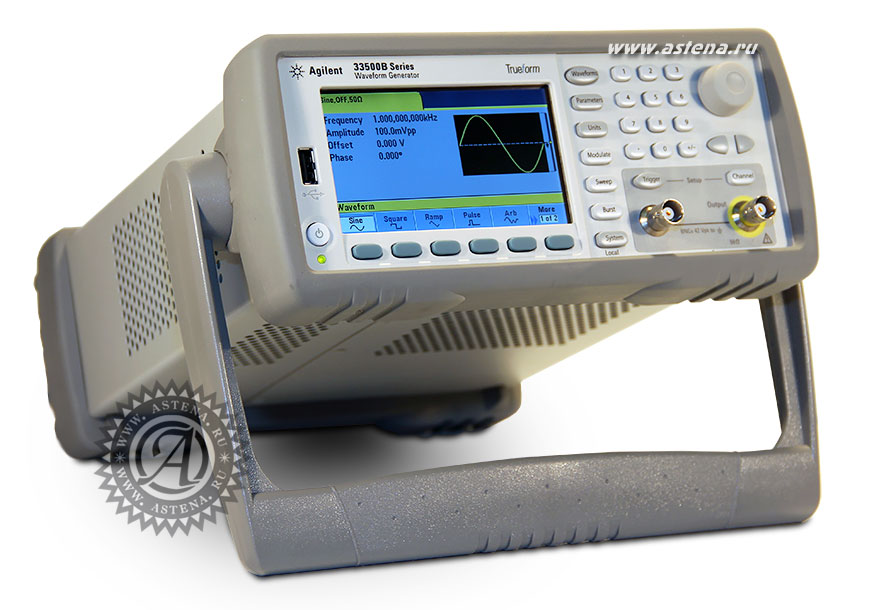

Генератор сигналов сложной / произвольной формы 33521B Agilent Technologies
Генераторы серии 33500B с эксклюзивной технологией генерации сигналов Trueform обладают большей функциональностью, точностью и гибкостью, чем традиционные генераторы с прямым цифровым синтезом. Используйте их для ускорения всех этапов процесса разработки.
Генераторы сигналов серии 33500B предлагают полный набор необходимых сигналов и функций, таких как модуляция, свипирование и пакетные сигналы. Но кроме этого серия 33500B имеет и многие другие функции, которые предоставляют дополнительные возможности и гибкость для оптимального выполнения работы. Например, интуитивный интерфейс передней панели, позволяющий быстро научиться пользоваться прибором, встроенные интерфейсы LAN, USB и GPIB, упрощающие управление приборами или передачу сигналов.
Суммирование и объединение сигналов
Для проверки допусков и искажений к сигналу
можно легко добавить шум, используя для этого
только один канал. Можно создавать двухтональные
многочастотные сигналы без двухканального генератора,
а это значит, что будут сэкономлены средства для других
задач. В двухканальной модели можно суммировать и
объединять до четырех сигналов.
Шум с переменной полосой
Вы можете настраивать полосу встроенного генератора
шума для управления частотным спектром сигнала. Подайте
только те частоты, которые вам нужны, сконцентрировав
энергию сигнала в интересующих вас частотных диапазонах.
Технология DDS может пропускать точки на высоких
частотах. Trueform никогда этого не делает и всегда
выполняет сглаживание
Определите сигнал любой формы и любой длины с помощью функции поточечного построения сигнала. Ваши
сигналы всегда будут сглаженными, обеспечивая исключительную точность, и вы сможете воспроизводить их с
любой выбранной скоростью. Воспроизводите сигналы
на исходной скорости, и вы не пропустите ни малейшей
аномалии, критически важной для проверки надежности
устройства.
Последовательное воспроизведение сигналов
Последовательное воспроизведение позволяет создавать
несколько определенных сигналов с несколькими общими
сегментами, за счет чего можно строить длинные сложные
сигналы с минимальным расходом памяти прибора.
Генерация псевдослучайных двоичных
последовательностей (PRBS)
Вы можете тестировать цифровые последовательные шины, подавая стандартные последовательности PRBS, такие как PN7 или PN19, без отдельного
генератора импульсов. Сокращение
числа приборов
упрощает схему
тестирования.
Таких возможностей создания последовательностей
PRBS вы не найдете ни в одном генераторе других
производителей.
Доступ ко всей документации
со смартфона или планшета
Нужно быстро найти решение? Получите
мгновенный доступ к документации прибора
на семи разных языках в совместимом со
смартфонами формате WebHelp. Вы можете
получить всю документацию прямо в руки
– никакого ПК или бумажных копий. Такой
возможности вы тоже не найдете ни в одном
конкурирующем генераторе.
Встроенный Web-сервер
Вы можете легко настраивать генератор серии 33500B или
управлять им дистанционно по сети с помощью встроенного Web-сервера LXI. Вы можете контролировать ход измерений или настраивать параметры из другого кабинета, или
комнаты, или даже из дома.
Большая глубина памяти в стандартной конфигурации
Если вы хотите проверить свою схему, подав на нее длинные и сложные сигналы с различными аномалиями, ваш
генератор должен обладать достаточной глубиной памяти.
Генератор серии 33500B стандартной конфигурации имеет
память 1 млн. выборок. Типовой генератор DDS обычно
имеет в несколько раз меньший объем, тогда как в при-
боры серии 33500B можно устанавливать опциональную
память до 16 млн. выборок.
Повышение точности с помощью опционального
высокостабильного опорного генератора
Повысьте стабильность опорного генератора и точность
частоты, воспользовавшись опциональным высокостабильным опорным генератором. Опциональный опорный
генератор имеет уход частоты не более 0,1x10-6 в течение
одного года, что в 20 раз лучше стандартного опорного
генератора.
Генераторы сигналов серии Agilent 33500B предлагают следующие преимущества:
Минимальный джиттер
Благодаря в 12 раз меньшему джиттеру по сравнению с
другими генераторами такого класса, генераторы сигналов
серии Agilent 33500B обладают непревзойденной стабильностью фронтов. Их можно использовать даже в качестве
генераторов тактовой частоты для синхронизации и запуска
других приборов. Благодаря меньшему джиттеру, вы можете точнее позиционировать фронты, что помогает сократить
ошибки синхронизации в проектируемых схемах.
Меньшие нелинейные искажения
Благодаря коэффициенту нелинейных искажений всего
0,04 %, генераторы серии 33500B предлагают в 5 раз
лучшее качество сигнала по сравнению с другими генераторами. Чистые, свободные от паразитных составляющих
сигналы не создают шума или артефактов. В результате вы
измеряете характеристики своего устройства, а не генератора сигналов.
Меньшие длительности перепадов
Генераторы серии 33500B характеризуются временем
нарастания и спада 8,4 нс, что более чем в 2 раза превосходит возможности типовых генераторов. Вы можете увереннее позиционировать фронты и точнее устанавливать
точки запуска. Такие крутые фронты порождают высокий
уровень гармоник, что помогает расширить понимание
работы проектируемых схем.
Воспроизведение низковольтных выходных сигналов
Современные сверхмаломощные устройства, такие как
кардиостимуляторы, слуховые аппараты и дистанционные датчики, работают с очень малыми напряжениями.
Генераторы серии 33500B позволяют создавать сигналы с
уровнем от 1 мВпик-пик. Это дает в 10 раз лучшее разрешение по амплитуде, чем могут предложить типовые генераторы сигналов.
Наивысшее разрешение по амплитуде
Генераторы серии 33500B имеют разрешение 16 разрядов, что в 4 раза превышает разрешение большинства
аналогичных генераторов. Вы можете изменять выходное
напряжение с шагом до 1 мкВ, что нужно для тестирования
современных низковольтных схем и устройств.
Импульсы с полной полосой
Генераторы серии 33500B позволяют создавать импульсные
последовательности с частотой следования импульсов до
30 МГц. Большинство генераторов на основе DDS предлагают меньшую частоту генерируемых импульсов. Благодаря
расширенному рабочему диапазону вы получаете частоту,
необходимую для большого числа различных приложений.
Источники модулированного сигнала с полной
полосой
Исключите потребность во внешних источниках модулированного сигнала. Генераторы серии 33500B предлагают частоту
модуляции вплоть до значения частоты модулируемого
сигнала. Существующие генераторы на основе DDS имеют
значительно меньшую частоту модуляции. Теперь вы можете
создавать сложные сигналы с помощью одного генератора.
Защита инвестиций
При покупке большинства генераторов вы получаете
только то, за что заплатили. Но в серию 33500B входят
восемь разных моделей генераторов, поэтому вы можете
купить то, что вам нужно сейчас, а затем обновить генератор по мере роста ваших потребностей. Ваши инвестиции
в контрольно-измерительное оборудование будут надежно
защищены. Если вам нужно генерировать сигналы частотой 30 МГц или понадобится большая память для генерации более сложных сигналов, вы можете легко добавить
нужные вам возможности, обновив программное обеспечение. При таком последующем обновлении нужно будет
оплатить только разницу в стоимости различных моделей
- никаких «скрытых» дополнительных расходов.

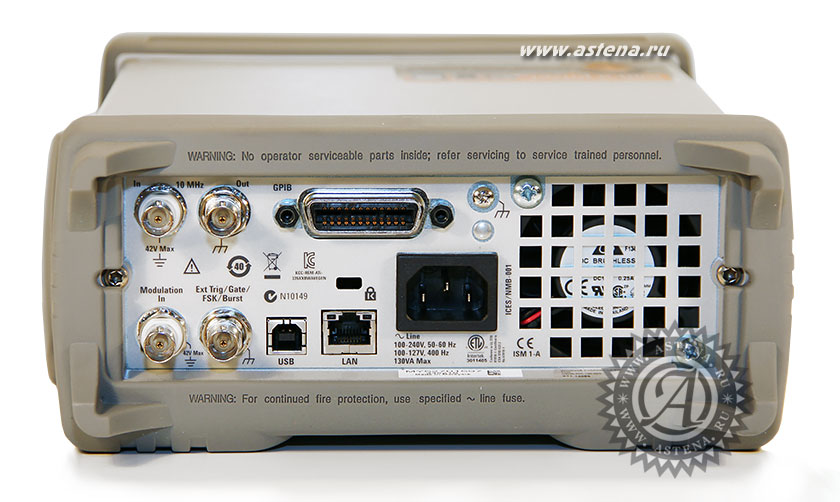

Задняя панель генератора 33521B
Подробная информация и технические характеристики генераторов серии 33500B
Технические характеристики
| Параметры | Значения |
|---|---|
| Модели и опции | |
| Число каналов | 1 |
| Опция MEM | Увеличение памяти генератора сигналов произвольной формы до 16 млн. выборок на канал |
| Опция OCX | Высокостабильный опорный термостатированный кварцевый генератор |
| Опция IQP | IQ плеер (только для моделей 33512B и 33522B) |
| Типы сигналов | |
| Стандартная конфигурация | Синусоидальный, прямоугольный, пилообразный, импульсный, треугольный, гауссовский шум, псевдослучайная двоичная последовательность, постоянное напряжение |
| Встроенный генератор сигналов произвольной формы* | Кардиоида, экспоненциальный спад, экспоненциальный фронт, гауссовский импульс, гаверсинус, функция Лоренца, D-Лоренц, отрицательный пилообразный, синхросигнал |
| Определяемые пользователем сигналы произвольной формы* | До 1 млн. выборок (16 млн. выборок с опцией MEM) с мультисегментным секвенсором |
| Режимы работы и типы модуляции | |
| Режимы работы | Непрерывный, модуляция, свипирование по частоте, пакетный, стробирование выхода |
| Типы модуляции | AM, ЧМ, ФМ, ЧМн, BPSK, ШИМ, Сумма (несущая + модуляция) |
| Характеристики сигналов | |
| Синусоидальный сигнал | |
| Диапазон частот | от 1 мкГц до 30 МГц с разрешением 1 мкГц |
| Неравномерность амплитуды (спец.)1, 2 (относительно 1 кГц) | < 100 кГц: ± 0,10 дБ от 100 кГц до 5 МГц: ± 0,15 дБ от 5 до 20 МГц: ± 0,30 дБ от 20 до 30 МГц**: ± 0,40 дБ |
| Нелинейные искажения (тип.)2, 3 | < 20 кГц: < -70 дБн от 20 до 100 кГц: < -65 дБн от 100 кГц до 1 МГц: < -50 дБн от 1 до 20 МГц: < -40 дБн от 20 до 30 МГц**: < -35 дБн |
| Коэффициент нелинейных искажений (тип) (THD) | от 20 Гц до 20 кГц: < 0,04% |
| Негармонические паразитные составляющие (тип.)2, 3 | Стандарт: < -75 дБн, повышение на +20 дБ/декаду выше 2 МГц Опция 010: < -75 дБн, повышение на +20 дБ/декаду выше 10 МГц (или < -100 дБм, смотря что больше, ниже 500 МГц) |
| Прямоугольный и импульсный сигналы | |
| Диапазон частот | 30 МГц с разрешением 1 мкГц |
| Число каналов | 1 |
| Длительность фронта и спада (ном.) | Прямоугольник: 8,4 нс, фиксированная Импульс: от 8,4 нс до 1 мкс, независимая установка, разрешение 100 пс или 3 разряда |
| Выброс (тип.) | < 2% |
| Скважность | от 0,01% до 99,99% 8 |
| Длительность импульса | 16 нс минимум, разрешение 100 пс |
| Джиттер (от периода к периоду, тип.) | < 40 пс (скз) |
| Пилообразный и треугольный сигналы | |
| Диапазон частот | от 1 мкГц до 200 кГц с разрешением 1 мкГц |
| Симметрия нарастания | от 0,0% до 100,0%, разрешение 0,1% (0% соответствует отрицательной пиле, 100% соответствует положительной пиле, 50% соответствует треугольному сигналу) |
| Нелинейность (тип.) | < 0,05% в диапазоне от 5% до 95% от амплитуды сигнала |
| Гауссовский шум | |
| Полоса сигнала (тип.) | от 1 мГц до 20 или 30 МГц, изменяемая |
| Пик-фактор (ном.) | 4,6 |
| Период повторения | > 50 лет |
| Псевдослучайная двоичная последовательность (PRBS) | |
| Скорость цифрового потока | от 1 мбит/с до 50 Мбит/с, разрешение 1 мбит/с |
| Длина последовательности | 2m -1, m=7, 9, 11, 15, 20, 23 |
| Длительность фронта и спада (ном.) | от 8,4 нс до 1 мкс, изменяемая, разрешение 100 пс или 3 разряда |
| Характеристики сигнала произвольной формы | |
| Общие характеристики | |
| Длина сигнала | от 8 до 1 Мвыб. на канал (16 Mвыб с опцией 002) с шагом по 1 выборке |
| Частота дискретизации | от 1 мквыб/с до 250 Мвыб/с, разрешение 1 мквыб/с |
| Разрешение по амплитуде | 16 разрядов |
| Полоса (по уровню –3 дБ, ном.) | Без фильтра: 40 МГц С “Нормальным” фильтром: 0,27 x (частота дискретизации) С “Шаговым” фильтром: 0,13 x (частота дискретизации) |
| Длительность фронта и спада | 0,35 / Полоса (10 нс мин.) с “Нормальным” или “Шаговым” фильтром |
| Время установки (тип.) | < 200 нс до 0,5% от конечного значения |
| Джиттер (тип.) | Без фильтра: < 40 пс (скз) “Нормальный” или “Шаговый” фильтр: < 5 пс |
| Технические характеристики выхода | |
| Развязка | |
| Выходы | Корпуса выходных разъемов Sync и Mod In соединены между собой, но изолированы от корпуса прибора. Максимальное допустимое напряжение на изолированных корпусах разъемов ±42 Впик |
| Выход сигнала | |
| Выходное сопротивление (ном.) | 50 Ом |
| Включение, выключение, инверсия | Выбирается пользователем для каждого канала |
| Предельное напряжение | Определяемые пользователем предельные значения VMAX и VMIN |
| Защита от перегрузки | Автоматическое отключение выходов при возникновении перегрузки Прибор выдерживает долговременное короткое замыкание выхода на землю |
| Амплитуда | |
| Диапазон | от 1 мВпик-пик до 10 Впик-пик на нагрузке 50 Ом от 2 мВпик-пик до 20 Впик-пик без нагрузки |
| Разрешение | 4 разряда |
| Единицы измерения | В пик-пик, В ср.кв. или дБм |
| Погрешность 1, 2 (спец.) | ±1% от установленного значения, ±1 мВпик-пик на 1 кГц |
| Параметры модуляции | |
| Амплитудная модуляция (АМ) | |
| Источник | Внутренний, или внешний, или любой канал в 2-канальных моделях |
| Тип | Полная с несущей, или с двумя боковыми полосами с подавленной несущей |
| Глубина1 | от 0% до 120%, разрешение 0,01% |
| Частотная модуляция (ЧМ)7 | |
| Источник | Внутренний, или внешний, или любой канал в 2-канальных моделях |
| Девиация | от 1 мкГц до 15 МГц, разрешение 1 мкГц |
| Пакетный режим9 | |
| Тип | Подсчет или стробирование |
| Подсчет | от 1 до 1x108 периодов или бесконечно |
| Стробирование | Целое число периодов по сигналу внешнего запуска |
| Фаза начала/конца 4 | от -360° до 360°, разрешение 0,1° |
| Источник синхронизации | Внутренний таймер или вход внешнего запуска |
| Маркер | Устанавливается на любой период; индицируется задним фронтом синхроимпульса |
| Общие характеристики | |
| Компьютерные интерфейсы | |
| LXI-C (вер. 1.3) | 10/100Base-T Ethernet (протокол гнезда и VXI-11) USB2.0 (протокол USB-TMC488) GPIB/IEEE-488.1, IEEE-488.2 |
| Web-интерфейс | Дистанционное управление и мониторинг |
| Язык программирования | SCPI-1999, IEEE-488.2 Совместим с Agilent 33210A / 33220A |
| Графический дисплей | 4,3-дюймовый цветной TFT WQVGA (480x272) со светодиодной подсветкой |
| Габариты и масса | |
| Размер (ШхВхГ) | 261,1 x 103,8 x 303,2 мм (с амортизаторами) 212,8 x 88,3 x 272,3 мм (без амортизаторов) 2 единицы по высоте x 1/2 ширины стойки |
| Масса (ном.) | 3,3 кг |
| Климатические требования | |
| Температура хранения | от -40 до +70 °C |
| Время прогрева | 1 час |
| Рабочая температура | от 0 до +55 °C |
| Рабочая относительная влажность | от 5 до 80 %, без конденсации |
| Питание | |
| Напряжение | 100 - 240 В, 50/60 Гц -5%, +10% 100 - 120 В, 400 Гц ±10% |
| Потребляемая мощность (тип.) | < 45 Вт, < 130 ВА |
| * Только для моделей 33511B/12B/21B/22B ** Только для моделей 33519B/20B/21B/22B 1Для температур за пределами 23 ± 5°C, добавляйте 1/10 выходной амплитуды и специфицированную погрешность смещения на каждый °C. 2 Включен автоматический выбор диапазона. 3 Постоянное смещение установлено в ноль. 4 Распространяется только на сигналы произвольной формы с числом точек < 1 миллиона; разрешение по фазе ограничено числом точек сигнала произвольной формы < 3600. 5 Типовое значение выходного шума на 20 дБ ниже, если сумма значений постоянного и пикового переменного напряжений < 320 мВ (на нагрузке 50 Ом) или < 640 мВ (без нагрузки). 6 Ограничено максимальным выходным напряжением. 7 Все изменения частоты выполняются без скачков фазы. 8 Ограничено длительностью импульса. 9 Пакетный режим с подсчетом к гауссовскому шуму не применим. 10 Внешний запуск только для времени свипирования > 8000 с. |
|
